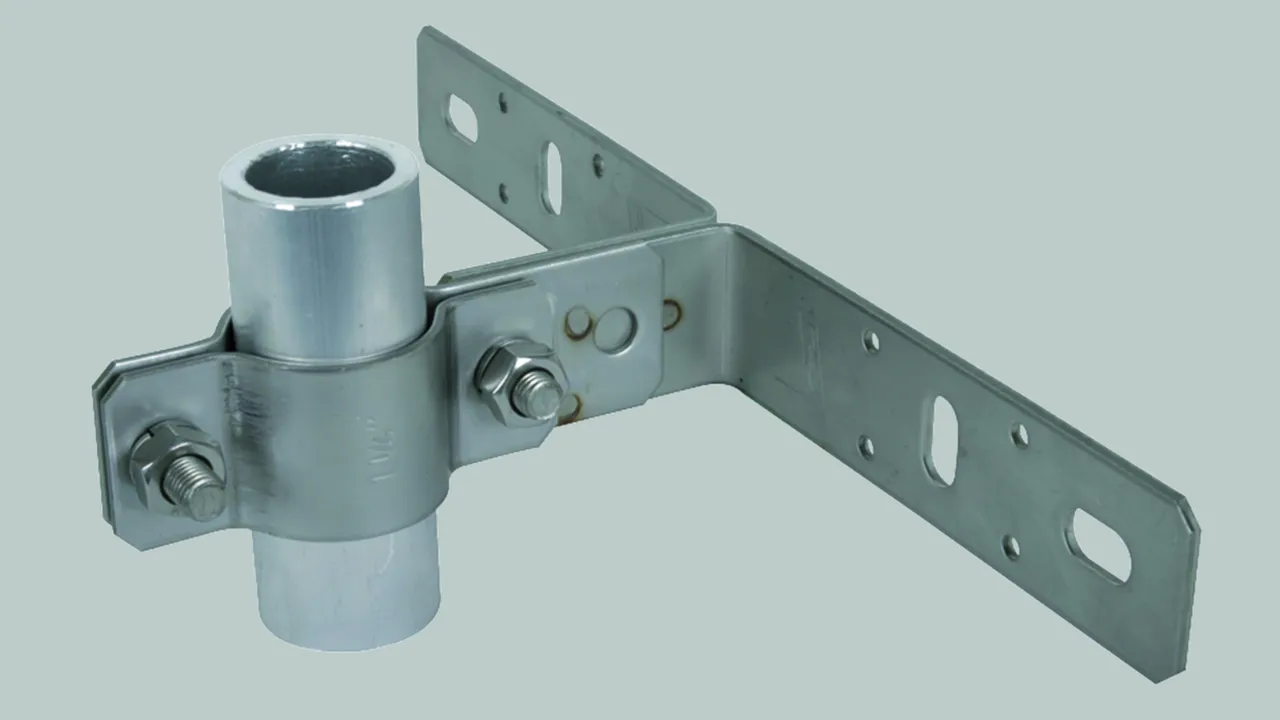

Holder til indfanger Ø40 og DEHNcon-H

Vægbeslag til vandret montage

1 Produkt

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login

Materiale: Rustfrit
Fastgørelse: [8x] Ø5,1 / [4x] 11 x 20 mm
Vægafstand: 80 mm
Klemmeområde (indfangerstang): 40 mm

fabrikat: DEHN
Type: WB D40 WA V2A
artikelnr.: 105140
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Fastgørelse [8x] Ø5,1 / [4x] 11 x 20 mm
Vægafstand 80 mm
Klemmeområde (indfangerstang) 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vægbeslag til lodret montage

2 Produkte

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login

Materiale: Rustfrit
Fastgørelse: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Vægafstand: 46 mm
Klemmeområde (indfangerstang): 40-50 mm

fabrikat: DEHN
Type: WB D40.50 SE WA46 V2A
artikelnr.: 105342
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Fastgørelse [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Vægafstand 46 mm
Klemmeområde (indfangerstang) 40-50 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login
Holder til indfangerstang Ø40 og DEHNcon-H NIRO lodret montering
Holder til indfangerstænger Ø40 og DEHNcon-H
til fastgørelse af indfangerstænger Ø40
eller støtterørene på
opbygning, der skal beskyttes, eller på væggen
Materiale: Rustfrit
Fastgørelse: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Vægafstand: 110 mm
Klemmeområde (indfangerstang): 40-50 mm

fabrikat: DEHN
Type: WB D40.50 SE WA110 V2A
artikelnr.: 105348
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Fastgørelse [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Vægafstand 110 mm
Klemmeområde (indfangerstang) 40-50 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vægbeslag, indstillelig 150-200 mm

Til fastgørelse af støtterør eller indfangerstænger Ø40 / Ø50 med dobbeltoverligger, til tilslutning af 2x Ø8-10 mm.

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login

Materiale: Rustfrit
Fastgørelse: [4x] 12 x 26 mm
Vægafstand: 150-200 mm
Klemmeområde (rund): 8-10 mm
Klemmeområde (indfangerstang): 40-50 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: WB D40.50 V150.200 V2A
artikelnr.: 105344
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Fastgørelse [4x] 12 x 26 mm
Vægafstand 150-200 mm
Klemmeområde (rund) 8-10 mm
Klemmeområde (indfangerstang) 40-50 mm
Standard EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vægbeslag, indstillelig 230-1300 mm

3 Produkte

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login
    • 105347m_D.dxf

      Sie müssen angemeldet sein um 105347m_D.dxf herunterzuladen.

      Login
Holder til indfangerstænger Ø40 og DEHNcon-H, kan indstilles
Holder til indfangerstænger Ø40 og DEHNcon-H
til fastgørelse af indfangerstænger Ø40
eller støtterørene på
opbygning, der skal beskyttes, eller på væggen
Justeringsområde 230-400 mm
Materiale: St/tZn
Fastgørelse: [4x] 12 x 26 mm
Vægafstand: 230-400 mm
Klemmeområde (indfangerstang): 40-50 mm

fabrikat: DEHN
Type: WB D40.50 V230.400 STTZN V2A
artikelnr.: 105347
eller tilsvarende

Zertifikate



Technische Daten

Materiale St/tZn
Fastgørelse [4x] 12 x 26 mm
Vægafstand 230-400 mm
Klemmeområde (indfangerstang) 40-50 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login

Materiale: St/tZn / Rustfrit
Fastgørelse: [4x] 12 x 26 mm
Vægafstand: 400-700 mm
Klemmeområde (indfangerstang): 40-50 mm

fabrikat: DEHN
Type: WB D40.50 V400.700 STTZN V2A
artikelnr.: 105343
eller tilsvarende

Zertifikate



Technische Daten

Materiale St/tZn / Rustfrit
Fastgørelse [4x] 12 x 26 mm
Vægafstand 400-700 mm
Klemmeområde (indfangerstang) 40-50 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login
    • 105349m_D.dxf

      Sie müssen angemeldet sein um 105349m_D.dxf herunterzuladen.

      Login
Holder til indfangerstænger Ø40 og DEHNcon-H, kan indstilles
Holder til indfangerstænger Ø40 og DEHNcon-H
til fastgørelse af indfangerstænger Ø40
eller støtterørene på
opbygning, der skal beskyttes, eller på væggen
Justeringsområde 700-1300 mm
Materiale: St/tZn / Rustfrit
Fastgørelse: [4x] 12 x 26 mm
Vægafstand: 700-1300 mm
Klemmeområde (indfangerstang): 40-50 mm

fabrikat: DEHN
Type: WB D40.50 V700.1300 STTZN V2A
artikelnr.: 105349
eller tilsvarende

Zertifikate



Technische Daten

Materiale St/tZn / Rustfrit
Fastgørelse [4x] 12 x 26 mm
Vægafstand 700-1300 mm
Klemmeområde (indfangerstang) 40-50 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befæstigelsesbeslag

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login

Materiale: Rustfrit
Klemmeområde (rør Ø): 48-60 mm (1 1/2 -2")
Klemmeområde (indfangerstang): 40-50 mm

fabrikat: DEHN
Type: BS D40.50 D48.60 V2A
artikelnr.: 105354
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Klemmeområde (rør Ø) 48-60 mm (1 1/2 -2")
Klemmeområde (indfangerstang) 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befæstigelsesbeslag med afstandsstykke

Med afstandsstykke til eksempelvis antenner.

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login
Gelænderbeslag til fastgørelse af støtterørene
Gelænderbeslag til fastgørelse af støtterørene
eller indfangerstængerne Ø40 på konstruktionselementer
f.eks. gelænderrør
Materiale: Rustfrit
Klemmeområde (rør Ø): 45-65 mm (11/2-2'')
Klemmeområde (indfangerstang): 40-50 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: BSC D40 DS95 D45.65 V2A
artikelnr.: 105162
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Klemmeområde (rør Ø) 45-65 mm (11/2-2'')
Klemmeområde (indfangerstang) 40-50 mm
Længde (afstandsstykke) 95 mm
Standard EN 62561-1
*) Se den præcise tildeling på testcertifikatet.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befæstigelsesbeslag med spændebånd

Ved brug af to befæstigelsesbeslag sikres der mekanisk stabilitet og en lynstrømsbæreevne på 100 kA (10/350 µs).

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login

Materiale: Rustfrit
Klemmeområde (rør Ø): 50-300 mm
Klemmeområde (indfangerstang): 40-50 mm
Mål (bånd): 25 x 0,3 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: BSC D40.50 SB50.300 V2A
artikelnr.: 105160
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Klemmeområde (rør Ø) 50-300 mm
Klemmeområde (indfangerstang) 40-50 mm
Mål (bånd) (b x t) 25 x 0,3 mm
Standard EN 62561-1
*) Se den præcise tildeling på testcertifikatet.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Befæstigelsesbeslag med spændebånd og afstandsstykke

Med længere afstandsstykke til antenne ved mast.

1 Produkt

Art.-Nr. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Zolltarifnr. (EU): 85389099, Bruttogewicht: 601.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 105163.stp

      Sie müssen angemeldet sein um 105163.stp herunterzuladen.

      Login
    • 105163.igs

      Sie müssen angemeldet sein um 105163.igs herunterzuladen.

      Login
    • 105163.jt

      Sie müssen angemeldet sein um 105163.jt herunterzuladen.

      Login
    • 105163.dwg

      Sie müssen angemeldet sein um 105163.dwg herunterzuladen.

      Login
    • 105163m_D.dxf

      Sie müssen angemeldet sein um 105163m_D.dxf herunterzuladen.

      Login
Befæstigelsesbeslag med spændebånd med langt afstandsstykke NIRO
Befæstigelsesbeslag med spændebånd til fastgørelse af støtterørene
på konstruktionselementer
f.eks. antennemaster
med ekstra afstandsstykke 95 mm,
for at kompensere for holdere på f.eks. sektorantenner
på masten
Materiale: Rustfrit
Klemmeområde (rør Ø): 50-300 mm
Klemmeområde (indfangerstang): 40-50 mm
Mål (bånd): 25 x 3,0 mm

fabrikat: DEHN
Type: BS D40.50 DS95 SB50.300 V2A
artikelnr.: 105163
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Klemmeområde (rør Ø) 50-300 mm
Klemmeområde (indfangerstang) 40-50 mm
Mål (bånd) (b x t) 25 x 3,0 mm
Længde (afstandsstykke) 95 mm

Artikel 105163 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105163 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
