Indfangerholder til tegl og rygningssten

Til indfangere eller afstandsholdere med lederholder, til beskyttelse af f.eks. solvarmemoduler, solcelleanlæg eller andre udbygninger på skråt tag.
Holderen monteres vha. spændebåndsteknik, som tillader installation på diverse typer rygningssten.

Indfangere eller afstandsholdere skal bestilles separat.

Holderne er i kombination med indfangere af metal byggede efter Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

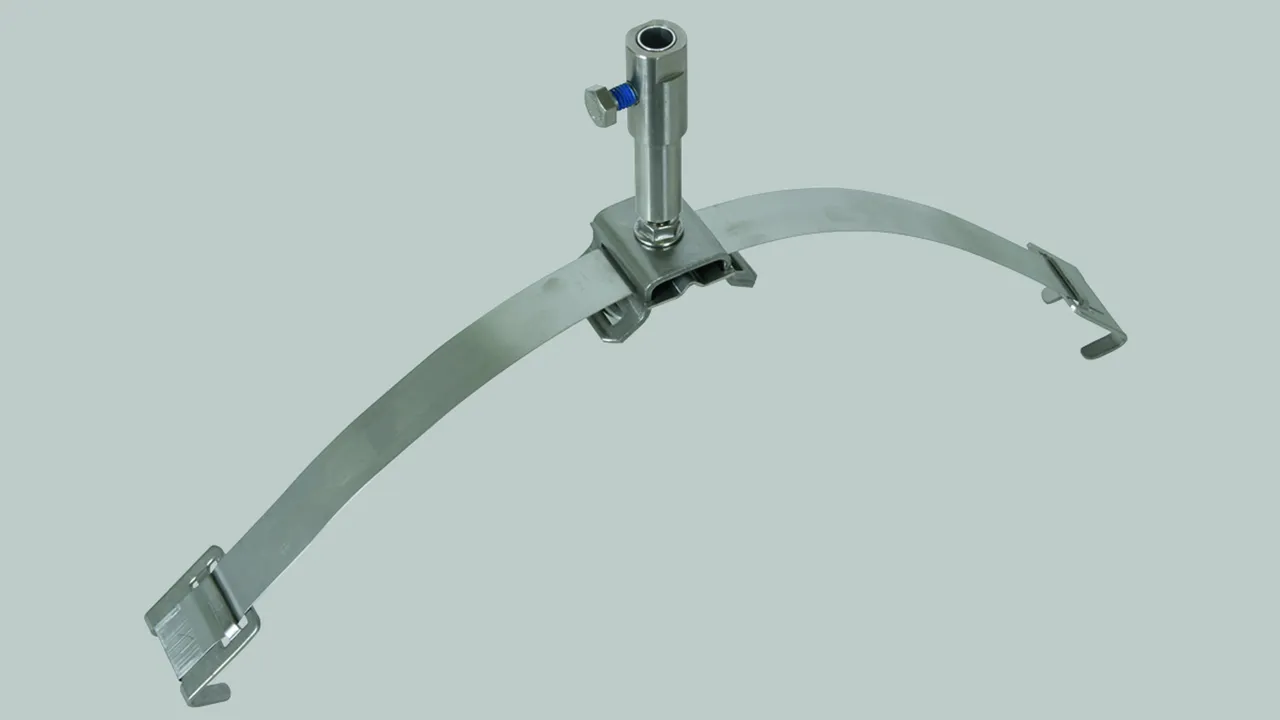

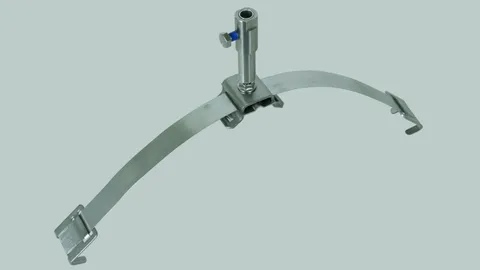

Enkelt design

Til indfangere (længde 1000 mm) eller afstandsholdere GFK Ø10 mm.

1 Produkt

Art.-Nr. 123110 HA 10 1F FG120.300 V2A

GTIN 4013364147911, Zolltarifnr. (EU): 85389099, Bruttogewicht: 321.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 123110.stp

      Sie müssen angemeldet sein um 123110.stp herunterzuladen.

      Login
    • 123110.igs

      Sie müssen angemeldet sein um 123110.igs herunterzuladen.

      Login
    • 123110.jt

      Sie müssen angemeldet sein um 123110.jt herunterzuladen.

      Login
    • 123110.dwg

      Sie müssen angemeldet sein um 123110.dwg herunterzuladen.

      Login
    • 123110m_E.dxf

      Sie müssen angemeldet sein um 123110m_E.dxf herunterzuladen.

      Login
Holder til indfangerspidser eller afstandsstænger, udgave enkelt NIRO
Holder til indfangerspidser eller afstandsholdere, GFK Ø10 mm
med lederholder, til beskyttelse af solvarmemoduler
eller solcellegeneratorer eller andre påbygninger på saddeltage.
Monteringen af holderen er baseret på spændebåndsteknik.
Med en fastmonteret bøjle på
spændebåndet og endnu en justerbar bøjle kan
holderen monteres på mange forskellige
former for rygningssten.
Holderne er i kombination med indfangerspidserne (længde 1000 mm, D 10 mm)
samt afstandsstænger af GFK (længde 420 mm, D 10 mm) dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Klemmeområde (rund): 10 mm
Spændevidde: 120-300 mm

fabrikat: DEHN
Type: HA 10 1F FG120.300 V2A
artikelnr.: 123110
eller tilsvarende

Zertifikate



Technische Daten

Klemmeområde (rund) 10 mm
Spændevidde 120-300 mm
Materiale (befæstigelsesbøsning) Rustfrit

Artikel 123110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dobbelt design

Til indfangere Ø16/10 mm, længde op til 1500 mm, inklusiv klemmeteknik til tilslutning af runde ledere Ø6-10 mm.

1 Produkt

Art.-Nr. 123116 HA 16 2F FG120.300 V2A

GTIN 4013364147966, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.11 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 123116.stp

      Sie müssen angemeldet sein um 123116.stp herunterzuladen.

      Login
    • 123116.igs

      Sie müssen angemeldet sein um 123116.igs herunterzuladen.

      Login
    • 123116.jt

      Sie müssen angemeldet sein um 123116.jt herunterzuladen.

      Login
    • 123116.dwg

      Sie müssen angemeldet sein um 123116.dwg herunterzuladen.

      Login
    • 123116m_E.dxf

      Sie müssen angemeldet sein um 123116m_E.dxf herunterzuladen.

      Login
Holder til indfangerspidser eller afstandsstænger, udgave dobbelt NIRO
Holder til indfangerspidser eller indfangerstænger Ø16/10 mm,
længde maks. 1,5 m, til beskyttelse af solvarmemoduler
eller solcellegeneratorer eller andre påbygninger
på saddeltage. Monteringen af holderen er baseret på
spændebåndsteknik. Med en fastmonteret bøjle på
spændebåndet og endnu en justerbar bøjle kan
holderen monteres på mange forskellige former for
rygningssten.
Holderne er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Klemmeområde (rund): 16 mm
Spændevidde: 120-300 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: HA 16 2F FG120.300 V2A
artikelnr.: 123116
eller tilsvarende



Technische Daten

Klemmeområde (rund) 16 mm
Spændevidde 120-300 mm
Montageafstand (l1) Ca. 280 / 350 / 420 mm
Materiale (befæstigelsesbøsning) Rustfrit

Artikel 123116 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123116 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
