DEHNcon-H

Système pour le système d'air isolé des émetteurs / récepteurs (, antennes paraboliques terrestres) ou des bâtiments entiers ou de parties.

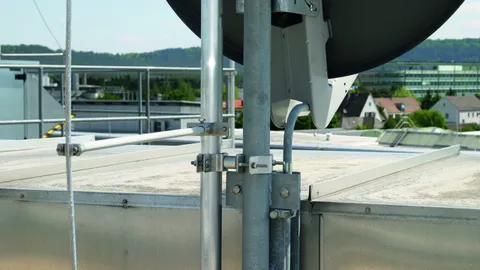

DEHNcon-H

Nouveau système pour dispositif de capture isolé pour installations émettrices/réceptrices (antennes, paraboles) ou pour bâtiments entiers ou partiels.
Version visuellement modifiée pour un montage intégré du conducteur HVI light dans le tube support, dimensions réduites des tubes support (tube en Al 40 x 5 mm / tube en PRV 30 x 3 mm) avec poids réduit pour la structure, également conçue pour le montage sur des mâts d’antennes déjà existants.
Connexion avec la terminaison montée à l'intérieur du tube est réalisée avec une bande en INOX pour assurer le raccordement à l'équilibrage de potentiel situé à l'extrémité inférieure du tube support.

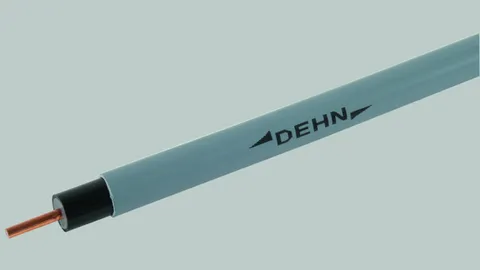

Conducteur HVI light

Le conducteur HVI light est un système permettant de respecter la distance de séparation sur les toits plats. Grâce à l'isolation résistant aux hautes tensions du conducteur HVI light, il est possible d'éviter une décharge incontrôlée par ex. au travers de la toiture sur les parties métalliques ou électriques situées en-dessous.

Utilisable jusqu'à une distance de séparation équivalente s ≤ 45 cm (dans l'air) ou s ≤ 90 cm (matériau solide).

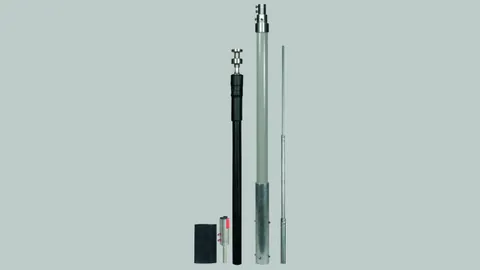

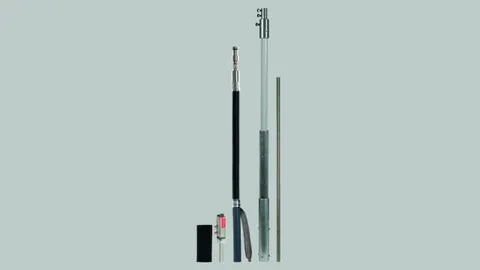

Tubes support DEHNcon-H-pour conducteur HVI light

Tubes support pour conducteur HVI light à confectionner sur place, pointe captrice en INOX, Ø10 mm.

Eléments de raccordement pour DEHNcon-H, conducteur HVI light

Accessoires pour DEHNcon-H

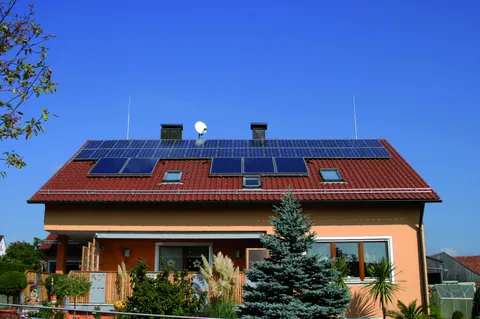

Mât de capture pour la pose sous le toit du conducteur HVI light

Pour un montage sur le support de chevron.Installation adaptée visuellement du conducteur HVI light pour une installation à l’intérieur d’un tube support. Le conducteur HVI light passe dans le tube support du support de chevron et est posé dans la zone du contre-lattage/lattage de toit.Avantages :
  • Pose sous le toit – non identifiable visuellement
  • Montage supérieur uniquement avec un tube visible
  • Aucun stress mécanique par ex. charge de neige

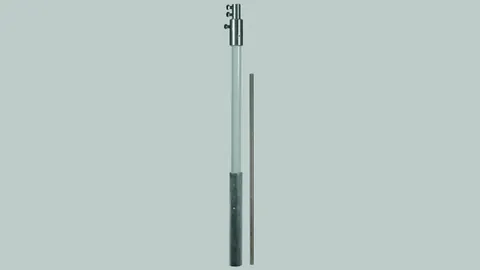

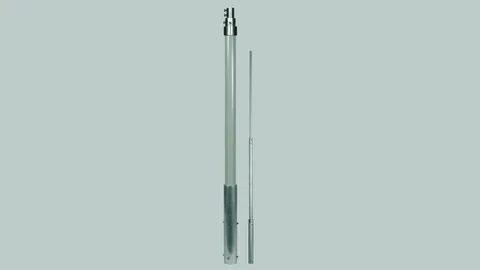

Tube support DEHNcon-H pour conducteur HVI light, pose sous le toit

Tube support pour conducteur HVI light à confectionner sur place, pointe captrice en INOX, Ø10 mm.

Conducteur HVI light

Système permettant de respecter la distance de séparation, par ex. sur les toits plats. Grâce à l'isolation résistant aux hautes tensions du conducteur HVI light, il est possible d'éviter une décharge incontrôlée par ex. au travers de la toiture sur les parties métalliques ou électriques situées en-dessous.

Distance de séparation équivalente s ≤ 45 cm (distance dans l'air) ou s ≤ 90 cm (matériau solide).

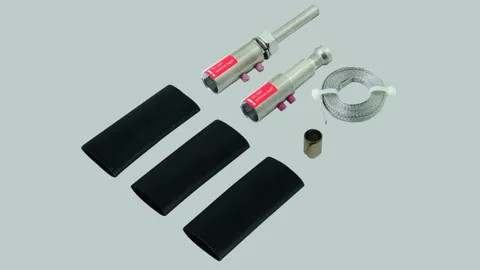

Eléments de raccordement pour DEHNcon-H, conducteur HVI light

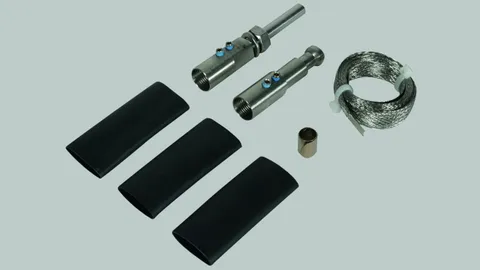

Kit de raccordement pour la terminaison du conducteur HVI light aux deux extrémités ; pour la terminaison du conducteur dans le tube support (pièce de tête) et élément pour le raccordement d'autres pièces du système de protection extérieure contre la foudre ou de l'installation de mise à la terre (conducteur de raccordement PA, ressort de contact et trois gaines thermorétractables inclus).

Mât de capture pour la pose sous le toit du conducteur HVI

Pour le montage sur les supports de toit.Version visuellement modifiée pour un montage intégré du conducteur HVI dans le tube support. Le conducteur HVI passera dans le tube de soutien pour être posé sous le toit.Avantages :
  • Pose sous le toit, pas de conducteur visible à l'extérieur du bâtiment
  • Montage simple ; un seul tube est visible
  • Pas de contraintes mécaniques, par ex. à cause de la neige

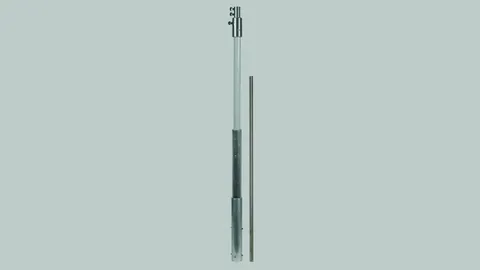

Tube support pour conducteur HVI, pose sous le toit

Tube support pour conducteur HVI à confectionner sur place, tige de capture en Alu, Ø22 / 16 / 10 mm.

Utilisation avec support sur chevron (référence 105 240) ou barre de toit en métal (référence 105 241).

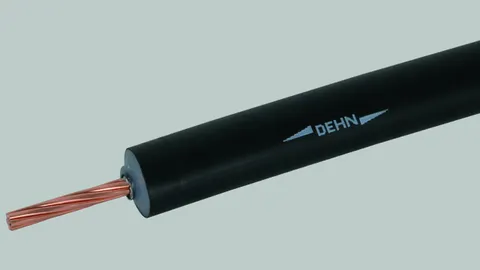

Conducteur HVI / conducteur HVI long

Conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.

Distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).

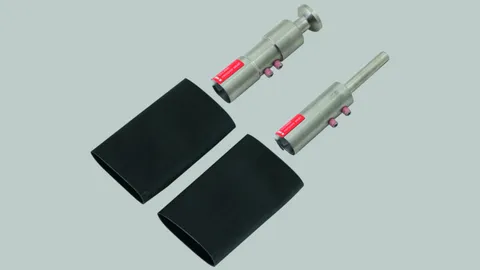

Eléments de raccordement pour DEHNcon-H, conducteur HVI

Eléments de raccordement pour la terminaison du conducteur HVI light aux deux extrémités ; pour la terminaison du conducteur dans le tube support (pièce de tête) et élément pour le raccordement d'autres pièces du système de protection extérieure contre la foudre ou de l'installation de mise à la terre (deux gaines thermorétractables inclus).

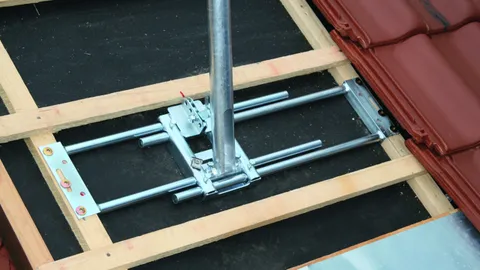

Supports pour mâts de capture sur toitures inclinées

Pour la fixation latérale du
  • Conducteur HVI light plus dans le tube support (Ø40 mm)
  • conducteur HVI dans le tube support (Ø50 mm),
  • ainsi que pour la fixation du tube support et pour la pose du conducteur HVI ou HVI light plus sous le toit.
Remarque : La situation d’installation doit être clarifiée avec l’entrepreneur en bâtiment sur site. Pour plus d’informations sur les vitesses de vent max. en rafales, consultez notre site Internet www.dehn.de

Supports de toit en métal

Barre de toit en métal INOX pour dispositifs de capture ou tiges de capture HVI :

Support approprié pour le montage vertical de dispositifs de capture sur des toits métalliques jusqu’à une pente de toit de 53° max.

Pour la fixation de tiges de capture D40 / D50 et la pose en saillie de tubes supports HVI light plus et HVI avec acheminement interne des câbles.

Remarque : La situation d’installation doit être clarifiée avec l’entrepreneur en bâtiment sur site. Pour plus d’informations sur les vitesses de vent max. en rafales, consultez notre site Internet www.dehn.de

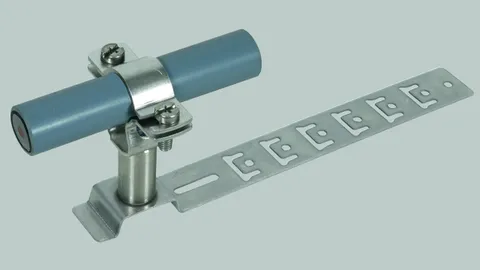

Supports de conducteurs pour installation sur les toits à pignon et les toits métalliques

Supports pour conducteurs - installation sur murs

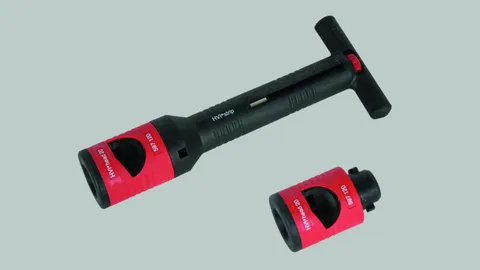

Outil de dénudage pour conducteurs HVI light / conducteurs HVI light plus / conducteurs HVI

Outil pour dénuder l’enveloppe semi-conductrice et l’isolation PE du conducteur HVI light et du conducteur HVI (diamètre ext. 20 mm).
  • L’outil comprend une poignée et différentes lames remplaçables.
  • La longueur de dénudage du conducteur HVI light, du conducteur HVI light plus et du conducteur HVI est réglable par étapes de 0,2 mm (points d’arrêt) à l’aide de la roue de réglage ; la longueur choisie est indiquée sur l’échelle graduée de la poignée.
FonctionnementPlacer l’outil à lame à l’extrémité coupée du conducteur.Tourner dans le sens des aiguilles d’une montre et presser légèrement pour couper/dénuder le conducteur.La lame peut être remplacée sans outillage grâce à un accouplement à baïonnette sur la poignée.

Outil à dénuder pour conducteurs HVI light / conducteurs HVI light plus / conducteurs HVI

Outil pour dénuder l'enveloppe grise supplémentaire du conducteur HVI et HVI light. L'outil DEHNhelix comprend une poignée et un étrier remplaçable (selon le diamètre du conducteur).

Coupe-conducteurs HVI

Coupe-câbles pour couper facilement les conducteurs HVI, HVI light (diamètre extérieur 20 / 23 mm) et HVI-power (diamètre extérieur 27 mm) ainsi que les conducteurs CUI.
La composition des coupe-câbles permet de couper également des conducteurs qui se composent de plusieurs fils pour faciliter la mise en œuvre des éléments de raccordement.
