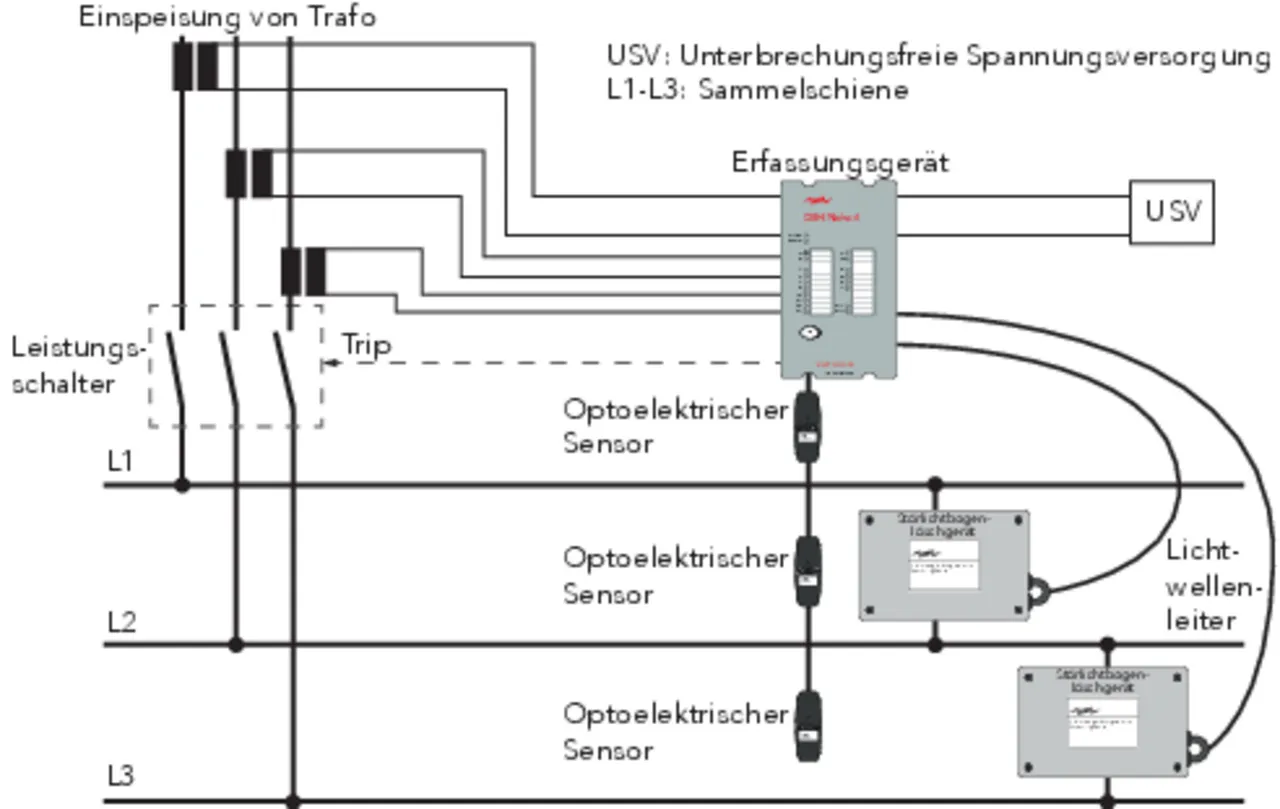

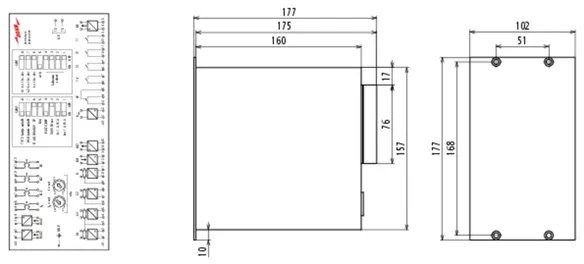

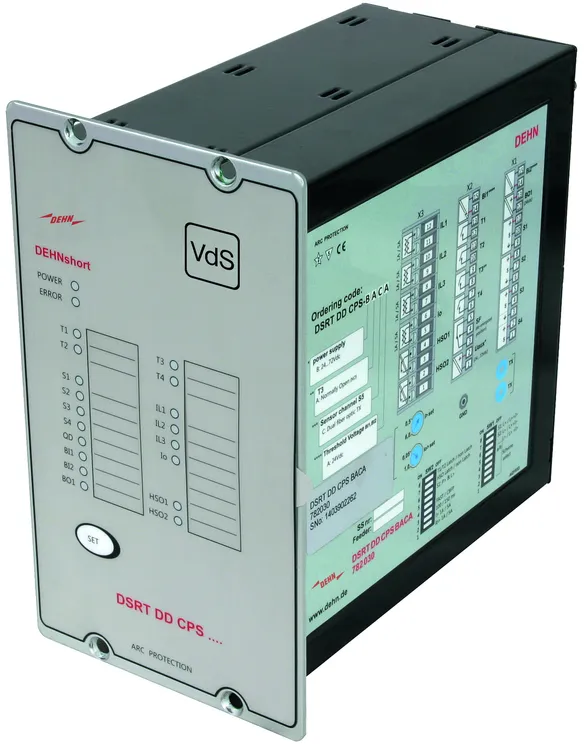

Erfassungsgerät (Strom + Licht)

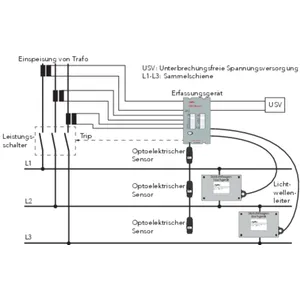

Erfassungsgerät DSRT DD CPS .... für Strom- und Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum direkten Anschluss zweier Löschgeräte DSRT QD II.

Art.-Nr. 782030

DSRT DD CPS BACA

Loading
Loading

Stück

Min. / max. Spannung (U_N)	18-72 V DC
Störlichtbogenlöschzeit (t_mtA)	< 3-4 ms mit DSRT QD II
Schutzart (Vorderseite)	IP 50
Schutzart (Rückseite)	IP 20
Abmessung Frontplatte (h x b )	177 x 102 mm
Einbaumaß (h x b x d)	157 x 82 x 164 mm
Sensoreingänge	S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)

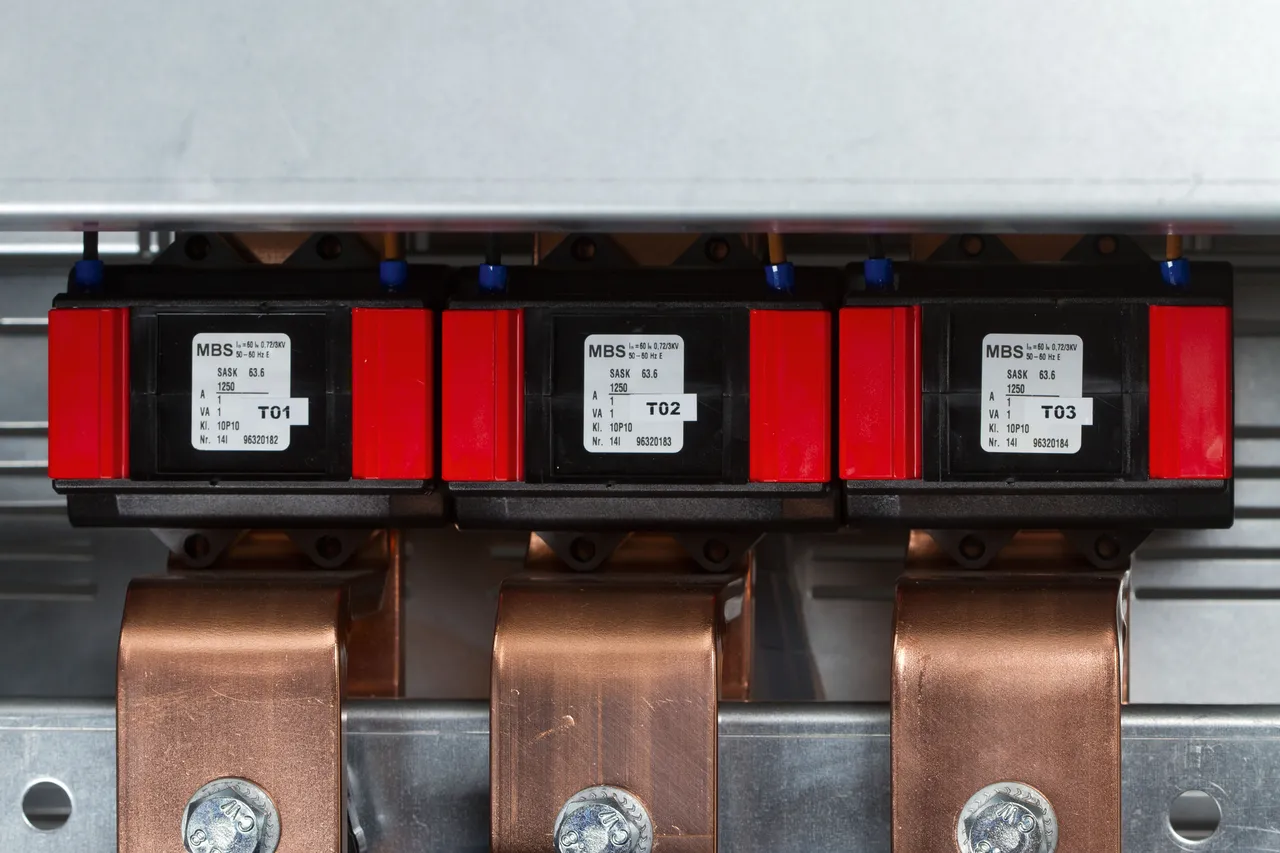

Stromeingänge	1 A / 5 A (IL1, IL2, IL3, Io)
Binäre Eingänge	24 V DC, 3 mA (BI1, BI2)
Auslöserelais	bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Hochgeschwindigkeitsausgänge	bis 250 V AC/DC 2 A (HS01, HS02)
Löschgeräteausgänge	LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang	24 V DC 20 mA (B01)
Betriebstemperatur (T_U)	–35 °C ... +70 °C
Auslösezeit Relais	7 ms
Auslösezeit HSO	< 2 ms
Auslösezeit TX	< 2 ms
Zulassungen	VdS

Erfassungsgerät (Strom + Licht)

Erfassungsgerät DSRT DD CPS .... für Strom- und Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum direkten Anschluss zweier Löschgeräte DSRT QD II.

Art.-Nr. 782031

DSRT DD CPS AACA

Loading
Loading

Stück

Min. / max. Spannung (U_N)	92-265 V AC / DC
Frequenz	50 / 60 Hz
Störlichtbogenlöschzeit (t_mtA)	< 3-4 ms mit DSRT QD II
Schutzart (Vorderseite)	IP 50
Schutzart (Rückseite)	IP 20
Abmessung Frontplatte (h x b )	177 x 102 mm
Einbaumaß (h x b x d)	157 x 82 x 164 mm
Sensoreingänge	S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Stromeingänge	1 A / 5 A (IL1, IL2, IL3, Io)
Binäre Eingänge	24 V DC, 3 mA (BI1, BI2)
Auslöserelais	bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Hochgeschwindigkeitsausgänge	bis 250 V AC/DC 2 A (HS01, HS02)
Löschgeräteausgänge	LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang	24 V DC 20 mA (B01)
Betriebstemperatur (T_U)	–35 °C ... +70 °C
Auslösezeit Relais	7 ms
Auslösezeit HSO	< 2 ms
Auslösezeit TX	< 2 ms
Zulassungen	VdS

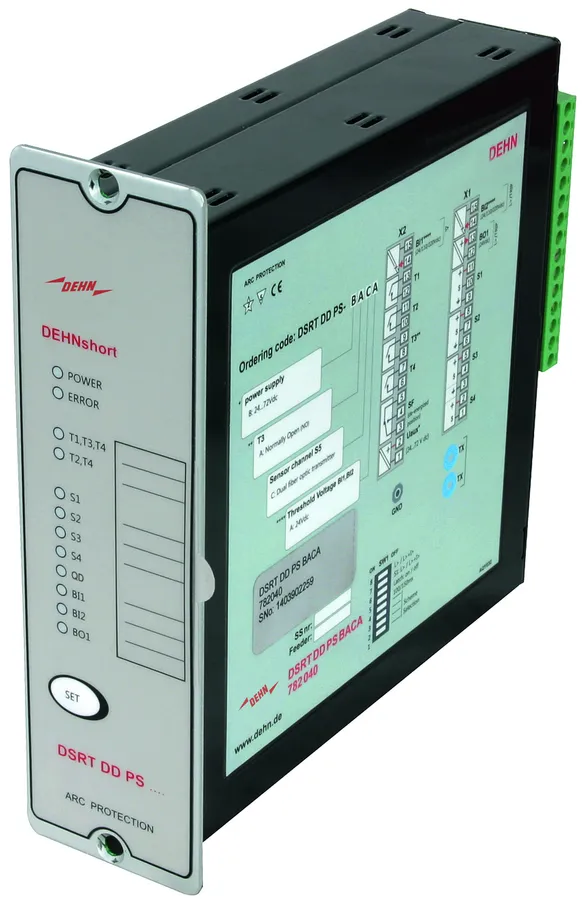

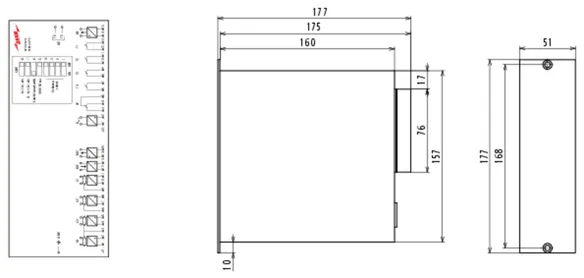

Erfassungsgerät (Punktsensor)

Erfassungsgerät DSRT DD PS .... für Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum direkten Anschluss zweier Löschgeräte DSRT QD II.

Art.-Nr. 782040

DSRT DD PS BACA

Loading
Loading

Stück

Min. / max. Spannung (U_N)	18-72 V DC
Störlichtbogenlöschzeit (t_mtA)	< 3-4 ms mit DSRT QD II
Schutzart (Vorderseite)	IP 50
Schutzart (Rückseite)	IP 20
Abmessung Frontplatte (h x b )	177 x 52 mm
Einbaumaß (h x b x d)	157 x 45 x 164 mm
Sensoreingänge	S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Binäre Eingänge	24 V DC, 3 mA (BI1, BI2)
Auslöserelais	bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Löschgeräteausgänge	LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang	24 V DC 20 mA (B01)
Betriebstemperatur (T_U)	–35 °C ... +70 °C
Auslösezeit Relais	7 ms
Auslösezeit TX	< 2 ms
Zulassungen	VdS

Erfassungsgerät (Punktsensor)

Erfassungsgerät DSRT DD PS .... für Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum direkten Anschluss zweier Löschgeräte DSRT QD II.

Art.-Nr. 782041

DSRT DD PS AACA

Loading
Loading

Stück

Min. / max. Spannung (U_N)	92-265 V AC / DC
Frequenz	50 / 60 Hz
Störlichtbogenlöschzeit (t_mtA)	< 3-4 ms mit DSRT QD II
Schutzart (Vorderseite)	IP 50
Schutzart (Rückseite)	IP 20
Abmessung Frontplatte (h x b )	177 x 52 mm
Einbaumaß (h x b x d)	157 x 45 x 164 mm
Sensoreingänge	S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Binäre Eingänge	24 V DC, 3 mA (BI1, BI2)
Auslöserelais	bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Löschgeräteausgänge	LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang	24 V DC 20 mA (B01)
Betriebstemperatur (T_U)	–35 °C ... +70 °C
Auslösezeit Relais	7 ms
Auslösezeit TX	< 2 ms
Zulassungen	VdS

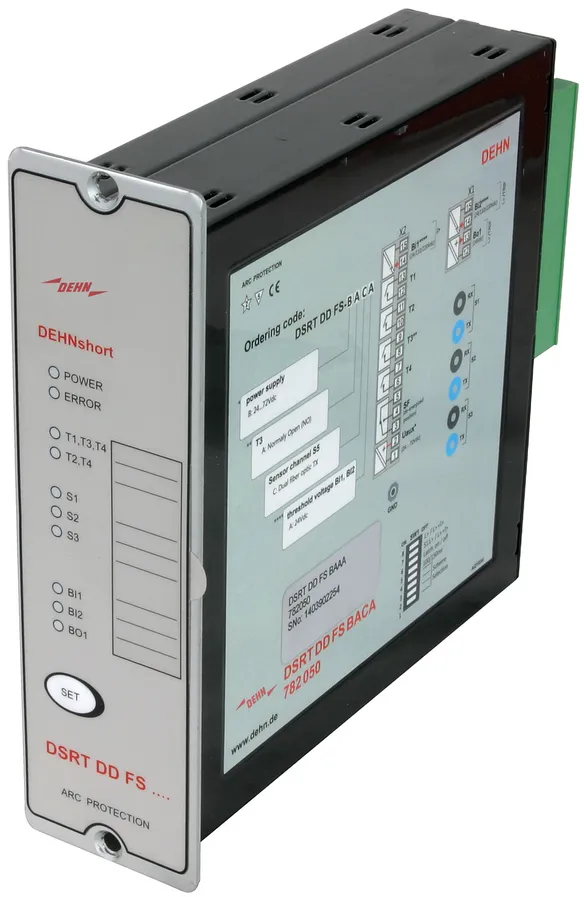

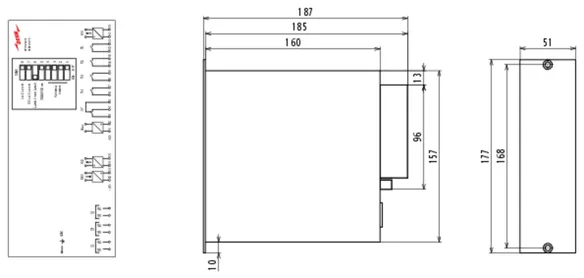

Erfassungsgerät (Faseroptischer Sensor)

Erfassungsgerät DSRT DD FS .... für Lichterfassung (Faseroptischer Sensor DSRT FS).

Art.-Nr. 782050

DSRT DD FS BAAA

Loading
Loading

Stück

Min. / max. Spannung (U_N)	18-72 V DC
Störlichtbogenlöschzeit (t_mtA)	< 3-4 ms mit DSRT QD II
Schutzart (Vorderseite)	IP 50
Schutzart (Rückseite)	IP 20
Abmessung Frontplatte (h x b )	177 x 52 mm
Einbaumaß (h x b x d)	157 x 45 x 164 mm
Sensoreingänge	S1, S2, S3 (pro Kanal Anschluss eines faseroptischen Sensors (DSRT FS) möglich)
Binäre Eingänge	24 V DC, 3 mA (BI1, BI2)
Auslöserelais	bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Binärer Ausgang	24 V DC 20 mA (B01)
Betriebstemperatur (T_U)	–35 °C ... +70 °C
Auslösezeit Relais	7 ms
Zulassungen	VdS

Erfassungsgerät (Faseroptischer Sensor)

Erfassungsgerät DSRT DD FS .... für Lichterfassung (Faseroptischer Sensor DSRT FS).

Art.-Nr. 782051

DSRT DD FS AAAA

Loading
Loading

Stück

Min. / max. Spannung (U_N)	92-265 V AC / DC
Frequenz	50 / 60 Hz
Störlichtbogenlöschzeit (t_mtA)	< 3-4 ms mit DSRT QD II
Schutzart (Vorderseite)	IP 50
Schutzart (Rückseite)	IP 20
Abmessung Frontplatte (h x b )	177 x 52 mm
Einbaumaß (h x b x d)	157 x 45 x 164 mm
Sensoreingänge	S1, S2, S3 (pro Kanal Anschluss eines faseroptischen Sensors (DSRT FS) möglich)
Binäre Eingänge	24 V DC, 3 mA (BI1, BI2)
Auslöserelais	bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Binärer Ausgang	24 V DC 20 mA (B01)
Betriebstemperatur (T_U)	–35 °C ... +70 °C
Auslösezeit Relais	7 ms
Zulassungen	VdS

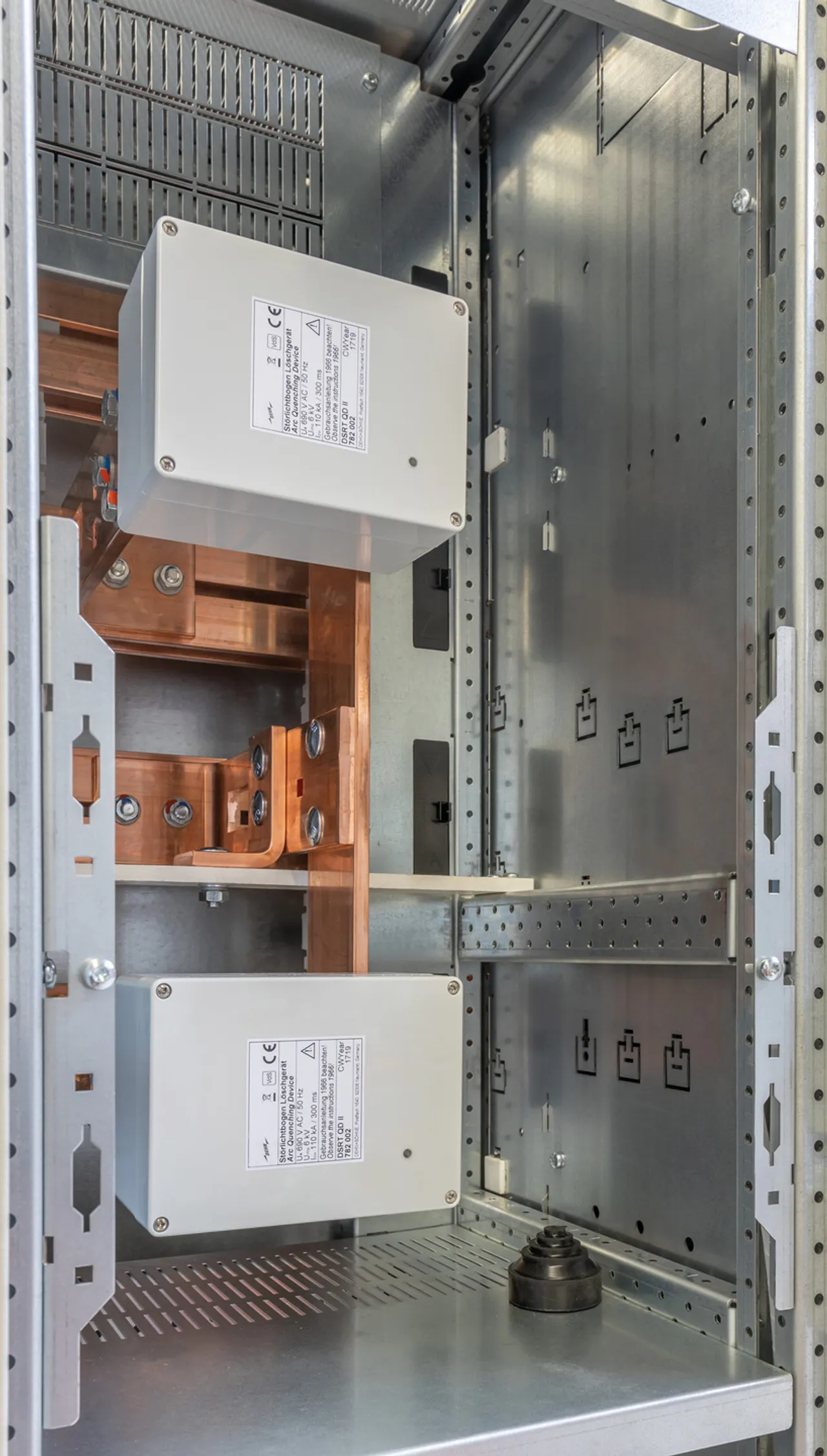

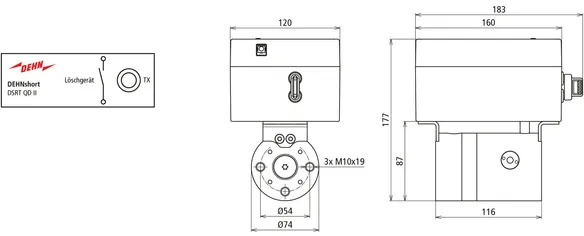

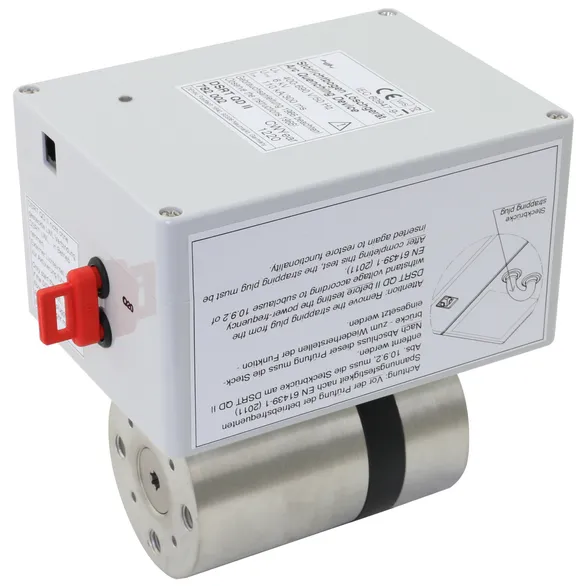

Löschgerät QD II

Löschgerät für den direkten Anschluss an die Erfassungsgeräte DSRT DD CPS und DSRT DD PS.

Art.-Nr. 782002

DSRT QD II

Loading
Loading

Stück

LWL

Konfektionierte Lichtwellenleiter zur Verbindung zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS und Löschgeräteeinheiten DSRT QD oder zwischen Lichtwellenleiterumsetzer DSRT LWL U und Löschgeräteereinheiten DSRT QD II.
1 Satz = 2 Stück

Art.-Nr. 782020

DSRT LWL 0.75

Loading

LWL

Konfektionierte Lichtwellenleiter zur Verbindung zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS und Löschgeräteeinheiten DSRT QD oder zwischen Lichtwellenleiterumsetzer DSRT LWL U und Löschgeräteereinheiten DSRT QD II.
1 Satz = 2 Stück

Art.-Nr. 782022

DSRT LWL 2.00

Loading

LWL

Konfektionierte Lichtwellenleiter zur Verbindung zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS und Löschgeräteeinheiten DSRT QD oder zwischen Lichtwellenleiterumsetzer DSRT LWL U und Löschgeräteereinheiten DSRT QD II.
1 Satz = 2 Stück

Art.-Nr. 782024

DSRT LWL 4.00

Loading

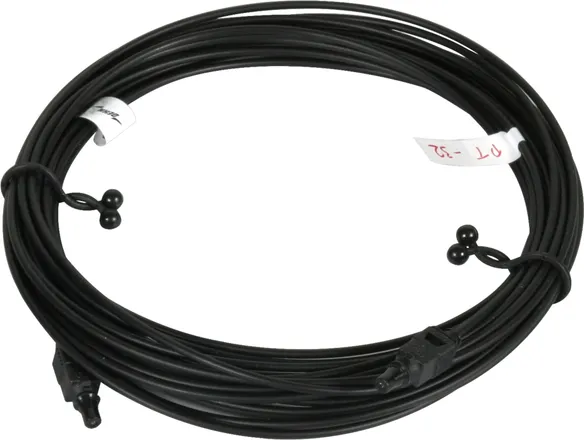

LWL

Konfektionierte Lichtwellenleiter zur Verbindung zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS und Löschgeräteeinheiten DSRT QD oder zwischen Lichtwellenleiterumsetzer DSRT LWL U und Löschgeräteereinheiten DSRT QD II.
1 Satz = 2 Stück

Art.-Nr. 782028

DSRT LWL 8.00

Loading

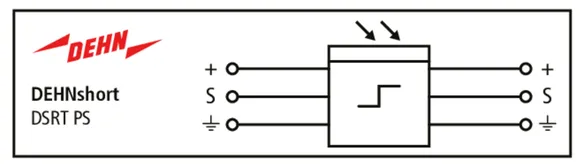

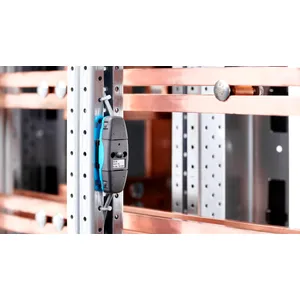

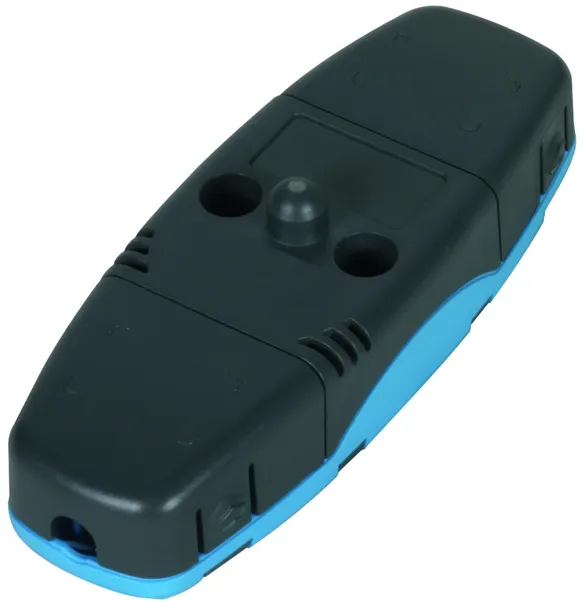

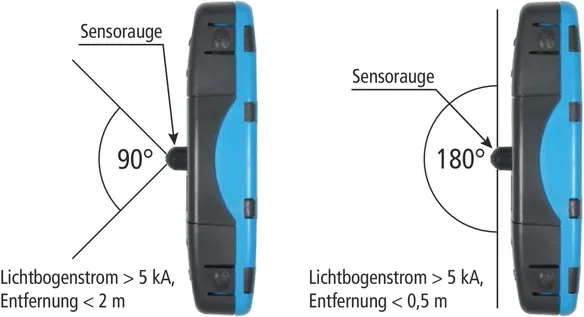

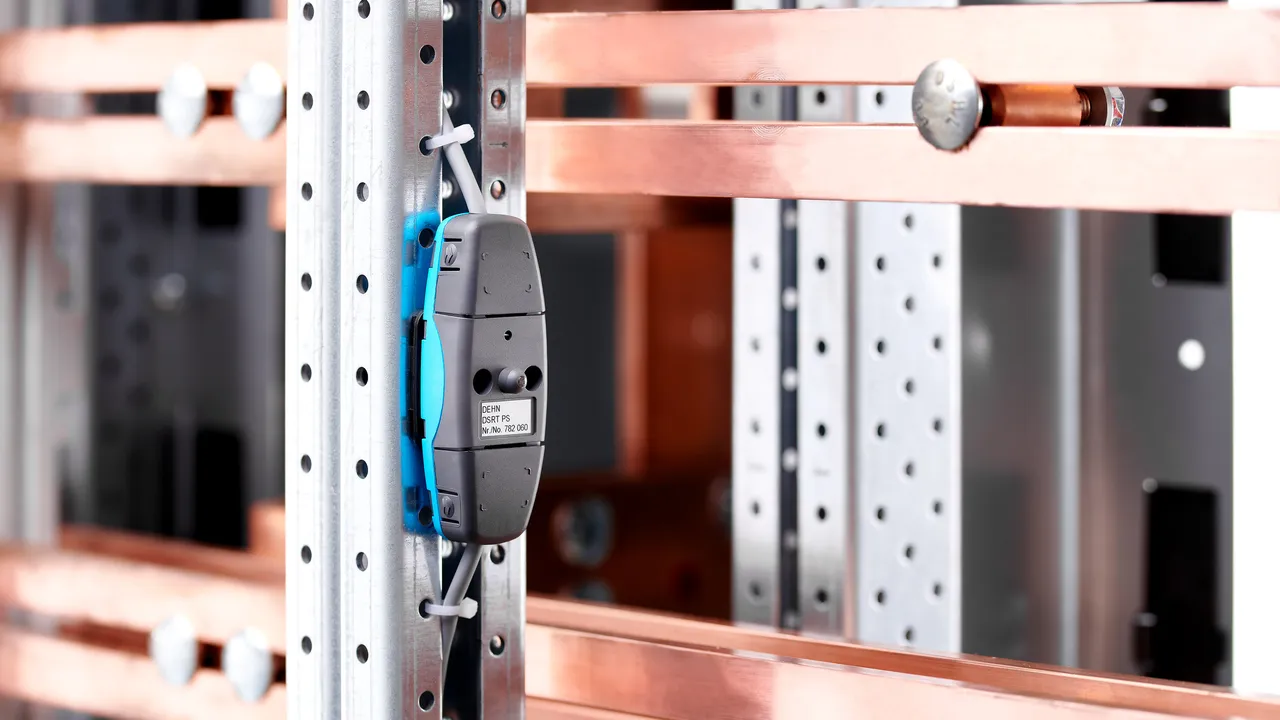

Punktsensor

Punktsensor DSRT PS zur Erfassung von Lichtbögen. Serieller Anschluss von max. 3 Sensoren an jedem Sensoreingang der Geräte DSRT DD CPS und DSRT DD PS möglich.

Art.-Nr. 782060

DSRT PS

Loading
Loading
Loading

Stück

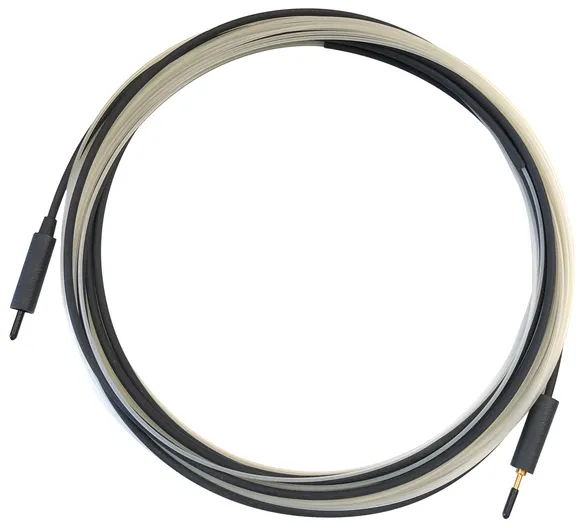

Faseroptischer Sensor
