Erdungs- und Kurzschließvorrichtungen (teilisoliert) für NS-Kabelverteiler
- Komplettes Set für Kabelverteiler (KVS)
- Sichere Handhabung mit isoliertem Erdungsgriff TI (mit Doppelfunktion), geeignet sowohl zum Einsetzen und Herausnehmen der Erdungspatronen mit M10-Anschluss als auch zum Aufschrauben der Erdungs- und Kurzschließvorrichtung (EuK-Vorrichtung)
- Seilführung und Knotenstück wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz
- Andere Seillängen können über den EuK-Konfigurator online ausgewählt werden
Erdungsschraubeinsatz mit M10-Anschluss
Schraubgewinde leitend.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Art.-Nr. 745204
ESE E33 KBI M10
Stück
Erdungsklemme mit flexiblem Drehgriff und 2 Stellmöglichkeiten
Zum erdseitigen Anschluss an EuK-Vorrichtungen für Kabelverteilerschränke (KVS) mit Anschlussbolzen M8 mit Verdrehungsschutz und Mutter.
Art.-Nr. 745602
EK I FL20 DGF
Stück

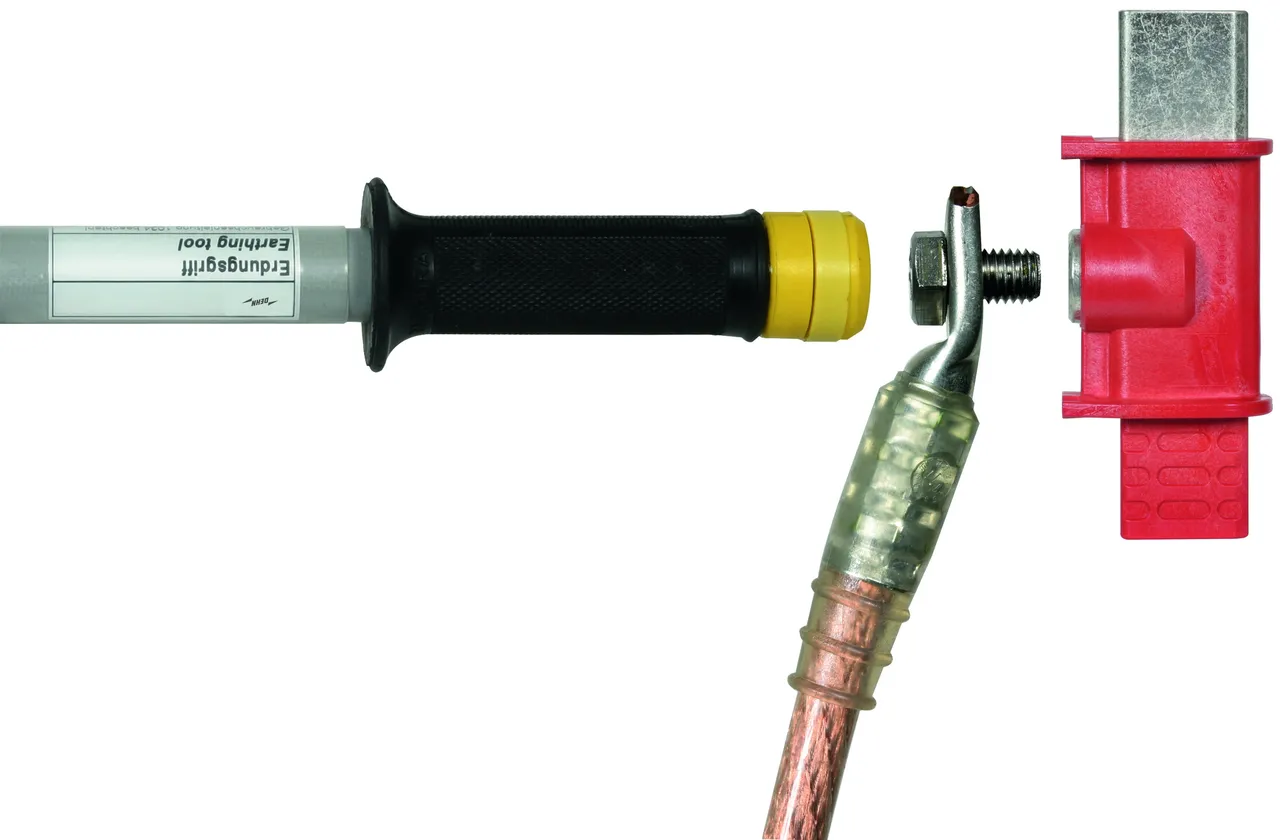

Erdungsgriff TI
Mit Doppelfunktion
Zum Einsetzen der Erdungspatronen oder Erdungsschraubeinsätze mit M10-Anschluss Zum Anschließen der EuK-Vorrichtungen TI an Erdungspatronen (Steckschlüsseleinsatz SW19)
Art.-Nr. 745400
EG TI EKV
Stück
EuK-Vorrichtung TI, Erdungsklemme mit flexiblem Drehgriff
Drehgriff mit 2 Stellmöglichkeiten, Klemmbereich bis 20 mm.
Für Kabelverteilerschränke (KVS).
Für Kabelverteilerschränke (KVS).
Art.-Nr. VSUN6NV
EKV3 25TI DG VSUN6NV
Stück
EuK-Vorrichtung TI, mit erdseitigem Hakenkabelschuh
Zur wahlweisen Montage der Erdungsklemmen EK I FL20 DGF bzw. EK FL20 FS.
Für Kabelverteilerschränke (KVS).
Für Kabelverteilerschränke (KVS).
Art.-Nr. V3RQASE
EKV3 16TI HK V3RQASE
Stück
EuK-Vorrichtung TI, mit erdseitigem Hakenkabelschuh
Zur wahlweisen Montage der Erdungsklemmen EK I FL20 DGF bzw. EK FL20 FS.
Für Kabelverteilerschränke (KVS).
Für Kabelverteilerschränke (KVS).
Art.-Nr. VUKMT58
EKV3 25TI HK VUKMT58
Stück
Erdungsschraubeinsatz mit M10-Anschluss
Schraubgewinde leitend.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Art.-Nr. 745203
ESE E27 KBI M10
Stück
EuK-Vorrichtung TI, Erdungsklemme mit flexiblem Drehgriff
Drehgriff mit 2 Stellmöglichkeiten, Klemmbereich bis 20 mm.
Für Kabelverteilerschränke (KVS).
Für Kabelverteilerschränke (KVS).
Art.-Nr. VSHDQZB
EKV3 35TI DG VSHDQZB
Stück
EuK-Vorrichtung TI, mit erdseitigem Hakenkabelschuh
Zur wahlweisen Montage der Erdungsklemmen EK I FL20 DGF bzw. EK FL20 FS.
Für Kabelverteilerschränke (KVS).
Für Kabelverteilerschränke (KVS).
Art.-Nr. VDZ2VDX
EKV3 35TI HK VDZ2VDX
Stück
A
Kontaktmesser für Größe 1 ... 3. Mit M10-Anschluss zum Einsetzen in NH-Sicherungsunterteile und -leisten der Größen NH 1 ... 3 mittels Erdungsgriff TI.
Art.-Nr. 745021
KM AB M10 SN7280
Stück
GTIN: 4013364155336, Zolltarifnummer: 85359000, Bruttogewicht: 289 G, Verpackungseinheit: 1 ST
Erdungspatronen NH 4a
Mit M10-Anschluss zum Einsetzen in NH-Sicherungsunterteile und -leisten der Größen NH 4a.
Art.-Nr. 745016
EP NH4A TI M10
Stück
Erdungsschraubeinsatz mit M10-Anschluss, isoliert
Schraubgewinde isoliert.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Art.-Nr. 745202
ESE E33 TI M10
Stück
EuK-Vorrichtung TI, Erdungsklemme mit Federvorspannung
Klemmbereich bis 24 mm und Befestigung über Drehgriff DGF EKV VI.
Phasenseitig fest montierte Erdungspatronen Größe 00.
Für Hausanschlusskasten (HAK).
Phasenseitig fest montierte Erdungspatronen Größe 00.
Für Hausanschlusskasten (HAK).
Art.-Nr. V1RC3P2
EKV3 NH00 TI V1RC3P2
Stück
EuK-Vorrichtung TI, Erdungsklemme mit Federvorspannung
Klemmbereich bis 24 mm und Befestigung über Drehgriff Art.-Nr. DGF EKV VI.
Phasenseitige Schraubkabelschuhe mit Sechskantbolzen M10.
Zum Aufschrauben auf Erdungspatronen mit M10-Anschluss bei Hausanschlusskasten (HAK).
Phasenseitige Schraubkabelschuhe mit Sechskantbolzen M10.
Zum Aufschrauben auf Erdungspatronen mit M10-Anschluss bei Hausanschlusskasten (HAK).
Art.-Nr. VSB29AH
EKV3 16TI EK VSB29AH
Stück
Erdungspatronen NH 1 ... 3
Mit M10-Anschluss zum Einsetzen in NH-Sicherungsunterteile und -leisten der Größen NH 1 ... 3.
Zum Einsetzen mittels Erdungsgriff TI.
Zum Einsetzen mittels Erdungsgriff TI.
Art.-Nr. 745018
EP NH1 3 TI M10
Stück
Erdungspatronen NH 1 ... 3 mit Grifflaschen
Mit M10-Anschluss zum Einsetzen mittels Erdungsgriff Typ TI oder NH-Sicherungsaufsteckgriff mit Stulpe NHS AG 00 3 NS.
Art.-Nr. 745017
EP NH1 3 TI GL M10
Stück
Erdungspatronen NH 00 mit Grifflaschen
Mit M10-Anschluss zum Einsetzen mittels Erdungsgriff Typ TI oder NH-Sicherungsaufsteckgriff mit Stulpe NHS AG 00 3 NS.
Art.-Nr. 745307
EP NH00 TI SN7379
Neu
Stück
Berührungsschutz für Erdungspatronen NH 1…3
Art.-Nr. 745506
BS EP NH1 3 TI
Stück
Kompaktklemme mit Federvorspannung
Mit Gewindeschraube M8 x 12 mm und Sechskant-Feststellschraube SW10.
Zum Befestigen mittels Drehgriff mit flexibler Spindel.
Zum Befestigen mittels Drehgriff mit flexibler Spindel.
Art.-Nr. 745508
KK M8 0 24 SK 10
Stück
Erdungsklemme blank, mit Flügelschraube
Zum erdseitigen Anschluss an EuK-Vorrichtungen für Kabelverteilerschränke (KVS) mit Anschlussbolzen M8 mit Verdrehungsschutz und Mutter.
Art.-Nr. 745502
EK FL20 FS
Stück
Erdungsschraubeinsatz mit M10-Anschluss, isoliert
Schraubgewinde isoliert.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Zum Einschrauben mittels Erdungsgriff TI in Schraubsicherungsunterteile E27 und E33.
Art.-Nr. 745201
ESE E27 TI M10
Stück
Adapter
Adapter für Erdungspatronen NH 1…3, teilisoliert, mit M10 – Anschluss.
Zum Einschrauben mittels Erdungsgriff TI durch Öffnung (Dmin = 11 mm) im Sichtfenster von NH-Sicherungungsschaltleisten.
Zum Einschrauben mittels Erdungsgriff TI durch Öffnung (Dmin = 11 mm) im Sichtfenster von NH-Sicherungungsschaltleisten.
Art.-Nr. 745022
AD EP TI M10
Stück
Erdungspatronen NH 00
Mit M10-Anschluss zum Einsetzen in NH-Sicherungsunterteile und -leisten der Größen NH 00.
Zum Einsetzen mittels Erdungsgriff TI.
Zum Einsetzen mittels Erdungsgriff TI.
Art.-Nr. 745302
EP NH00 TI M10
Stück

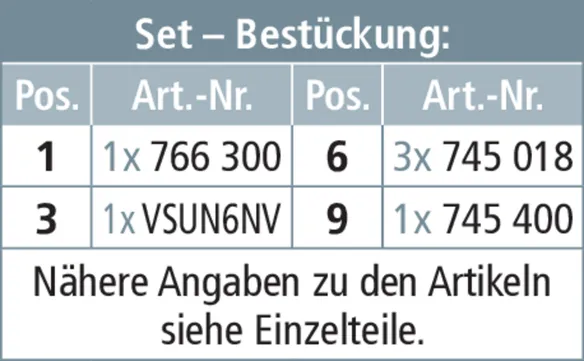

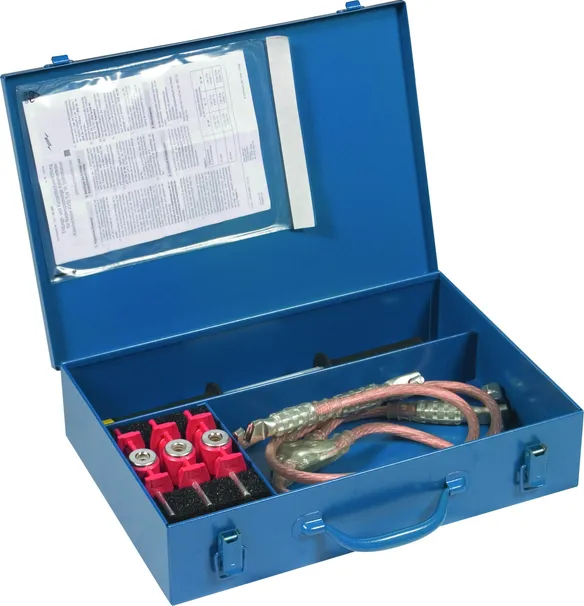

Set I im Stahlblechkoffer
Art.-Nr. 766302
EKS TI KVS SBK
Stück

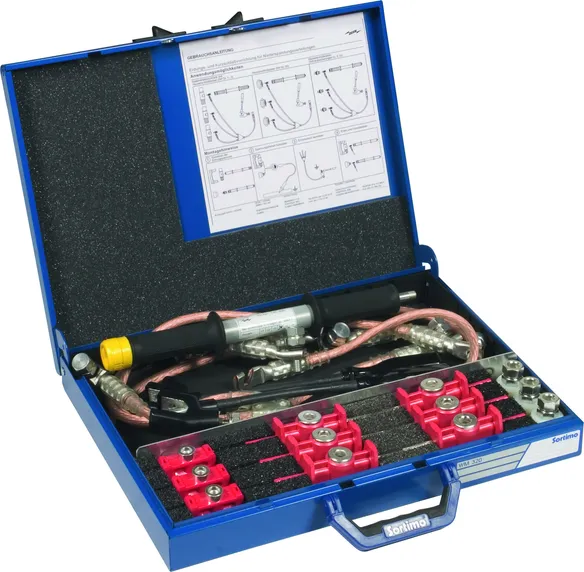

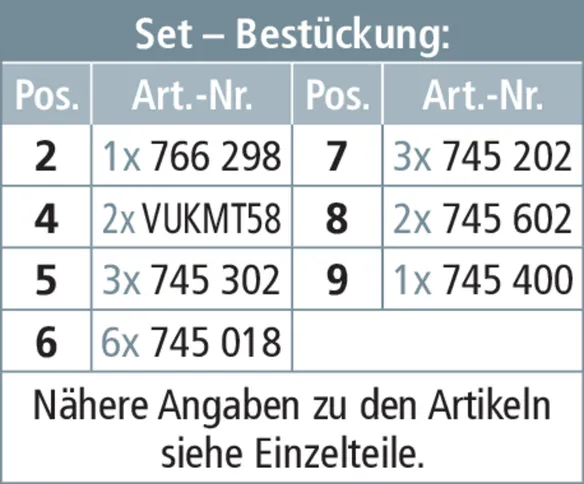

Set II im Stahlblechkoffer
Art.-Nr. 745500
EKS TI 2F KVS SBK
Stück
