Fangspitzen gewinkelt

Zum Schutz z. B. von PV-Freiflächenanlagen oder Carports mit PV-Anlage vor direktem Blitzeinschlag.

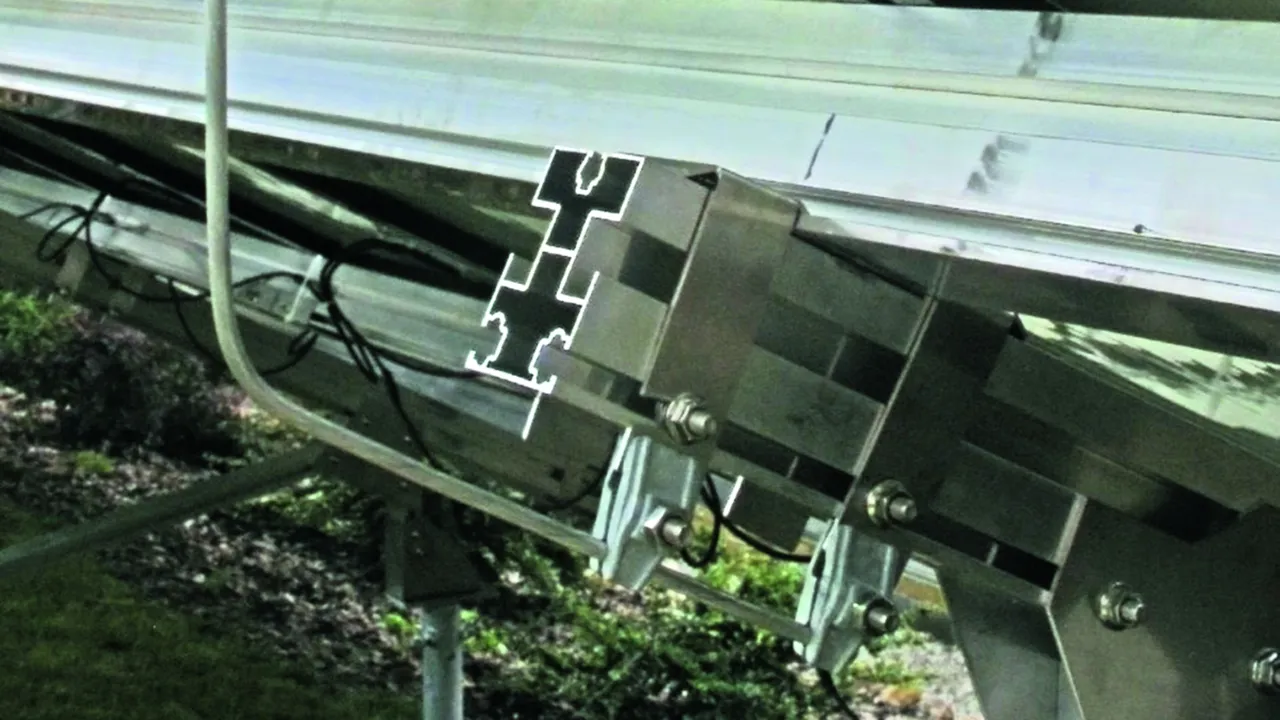

Die Befestigung der Fangspitze mit gleichzeitiger blitzstromtragfähiger Kontaktierung erfolgt über die zwei Falzklemmen z. B. an der metallenen Unterkonstruktion der PV-Module.
Bei der Montage an der Unterkonstruktion ist ein Abstand zwischen den zwei Falzklemmen von 15-20 cm, sowie die freie Länge von 80-85 cm zu berücksichtigen. Die Fangspitzen sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.

Bei fachgerechter Montage ist die mechanische Festigkeit und eine Blitzstromtragfähigkeit von 100 kA (10/350 µs) gegeben.

Die Fangspitze kann ggf. dem Neigungswinkel der PV-Anlage angepasst werden. Die Standardausführung ist 55° abgewinkelt. Dies entspricht einem Neigungswinkel der PV-Anlage von 35°.

Fangspitze inkl. zwei Falzklemmen (Art.-Nr. 365 031)

Klemmbereich der Falzklemmen 0,7-8 mm.

1 Produkt

Art.-Nr. 101110 FSPS 10 1000 W55 FK AL

GTIN 4013364138704, Zolltarifnr.: 85389099, Bruttogewicht: 305.00 g, VPE: 1.00 Stk.


Abbildungen

Weitere Information

Fangspitze gewinkelt inkl. zwei Falzklemme
Fangspitze zum Schutz z. B. von PV-Freiflächenanlagen
oder Carports mit PV-Anlage vor direktem Blitzeinschlag
inkl. zwei Falzklemmen (Art.-Nr. 365 031)
Klemmbereich der Falzklemmen 0,7-8 mm
Die Standardausführung ist 55° abgewinkelt.
Dies entspricht einem Neigungswinkel der PV-Anlage von 35°.
Die Fangspitzen sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 224 km/h dimensioniert.
Gesamtlänge: 1000 mm
Werkstoff: Al
Durchmesser Ø: 10 mm

Fabrikat: DEHN
Typ: FSPS 10 1000 W55 FK AL
Art.-Nr.: 101110
oder gleichwertig.

Zertifikate



Technische Daten

Gesamtlänge 1000 mm
Werkstoff Al
Durchmesser Ø 10 mm
Max. Böenwindgeschwindigkeit 224 km/h

Artikel 101110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 101110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fangspitze separat

Zum Kombinieren z. B. mit Anschlussklemmen für Stahlträger.

1 Produkt

Art.-Nr. 101010 FSP 10 1000 W55 AL

GTIN 4013364138698, Zolltarifnr.: 85389099, Bruttogewicht: 208.00 g, VPE: 10.00 Stk.


Abbildungen

Weitere Information

Fangspitze gewinkelt
Fangspitzen zum Schutz z. B. von PV-Freiflächenanlagen
oder Carports mit PV-Anlage vor direktem Blitzeinschlag
zum Kombinieren z. B. mit separaten Anschlussklemmen für Stahlträger
Die Standardausführung ist 55° abgewinkelt.
Dies entspricht einem Neigungswinkel der PV-Anlage von 35°.
Die Fangspitzen sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
für eine max. Böenwindgeschwindigkeit von 224 km/h dimensioniert.
Gesamtlänge: 1000 mm
Werkstoff: Al
Durchmesser Ø: 10 mm

Fabrikat: DEHN
Typ: FSP 10 1000 W55 AL
Art.-Nr.: 101010
oder gleichwertig.



Technische Daten

Gesamtlänge 1000 mm
Werkstoff Al
Durchmesser Ø 10 mm
Max. Böenwindgeschwindigkeit 224 km/h
