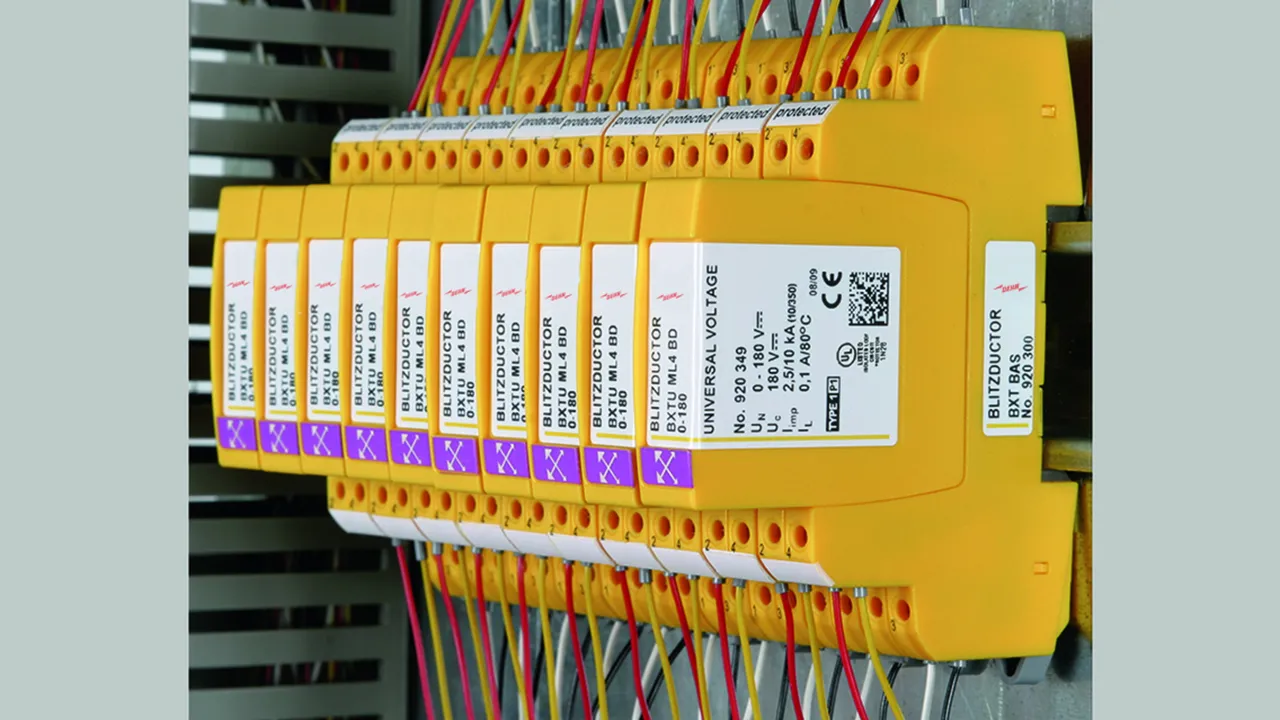

BLITZDUCTOR XTU – Ableiter-Module mit RFID-LifeCheck

Kombinierter Blitzstrom- und Überspannungs-Ableiter

Höchstes Ableitvermögen für symmetrische Datenschnittstellen
Blitzstromtragfähig bis 10 kA (10/350 μs)
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2 und höher

Mit actiVsense-Technologie

Erkennt automatisch die anliegende Signalspannung im Bereich von 0 bis 180 V
Passt den Schutzpegel optimal an das gerade anliegende Signal an
Ermöglicht Endgeräteschutz durch angepassten Schutzpegel
Ein Ableitertyp für zwei unterschiedliche Datenschnittstellen

Mit integrierter RFID-LifeCheck-Überwachung

Ermöglicht die Ableiterprüfung im laufenden Betrieb

Erkennt eine Vorbelastung des Ableiters

Hohe Signalverfügbarkeit durch vorbeugenden Ableiteraustausch

Ableiter teilbar in Schutzmodul und Basisteil

Für Hutschienenmontage mit Standard-Basisteil

Ermöglicht einfachen Modulwechsel

Vibrations- und schockgeprüft für den sicheren Betrieb

Zwei universelle Basisteile wahlweise mit / ohne Signaltrennung verfügbar

Details

Optimal angepasster Schutzpegel mit integrierter actiVsense-Technologie für Endgeräteschutz.

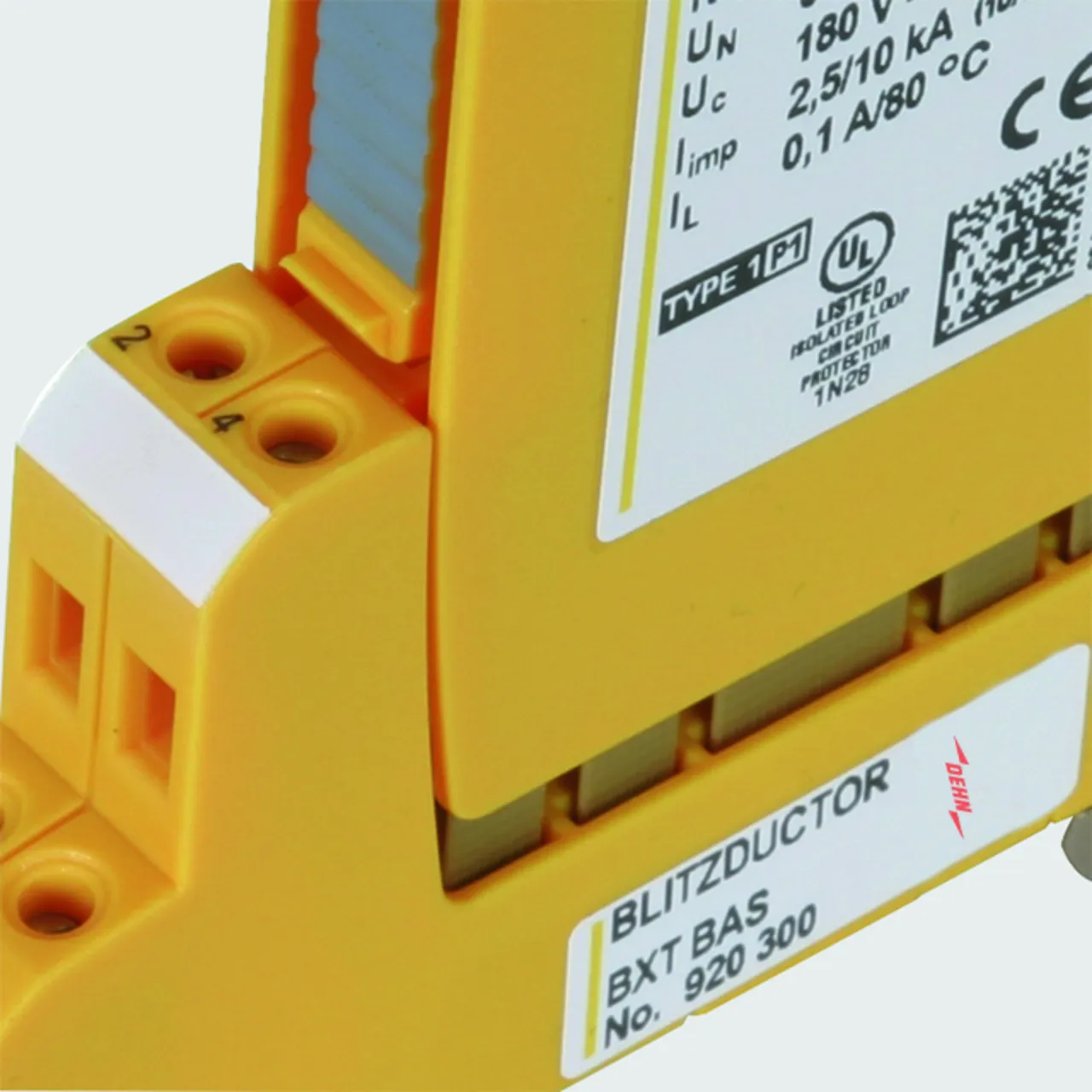

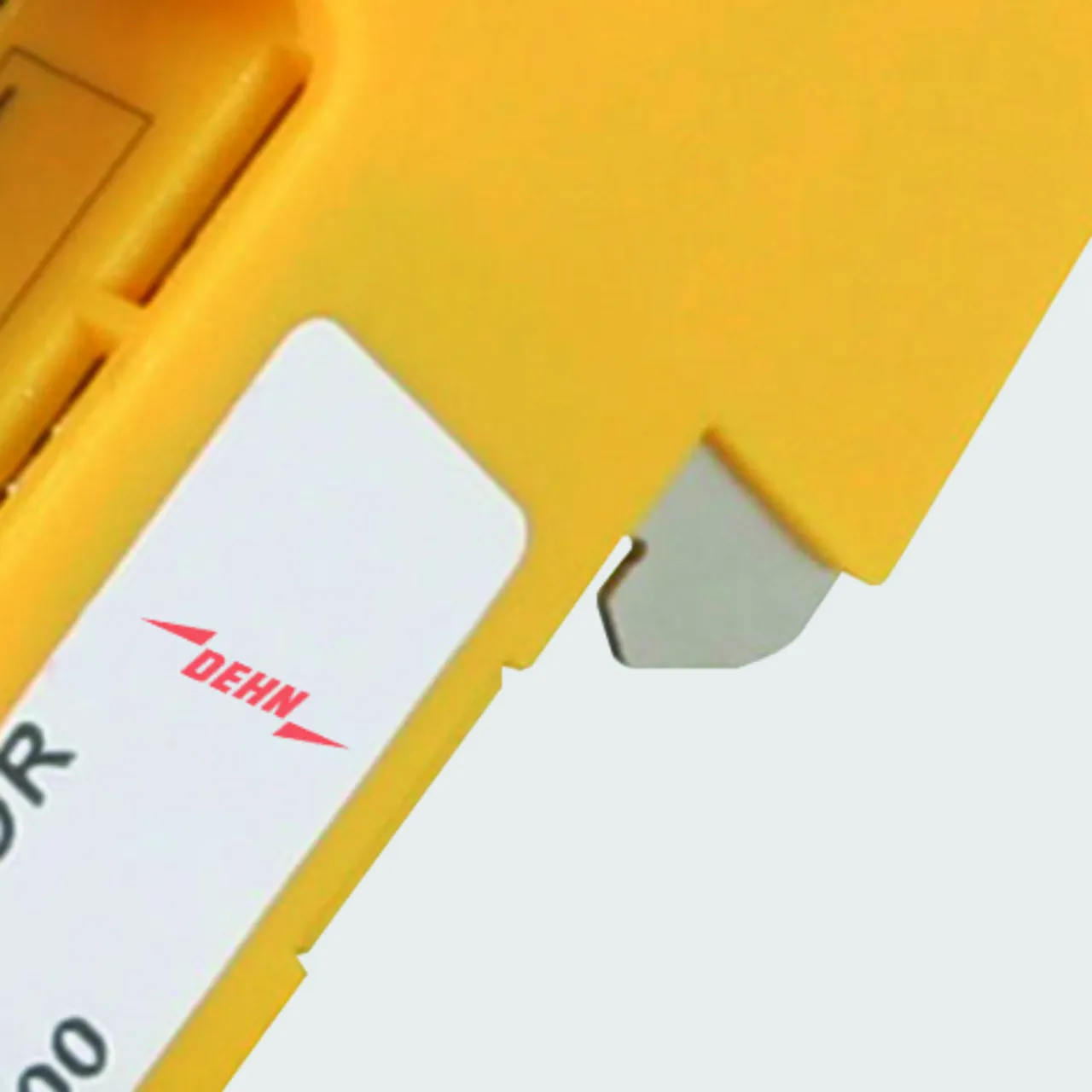

Teilbarer Ableiter in Schutzmodul und Basisteil mit sicherer Verrastung für Vibrations- und Schocksicherheit.

Hutschienenmontage mit integriertem Erdungskontakt.

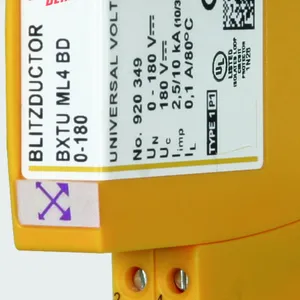

Integrierter LifeCheck zur schnellen Prüfung des Ableiters auf Vorbelastung für hohe Verfügbarkeit der Signalkreise.

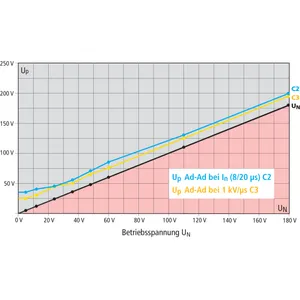

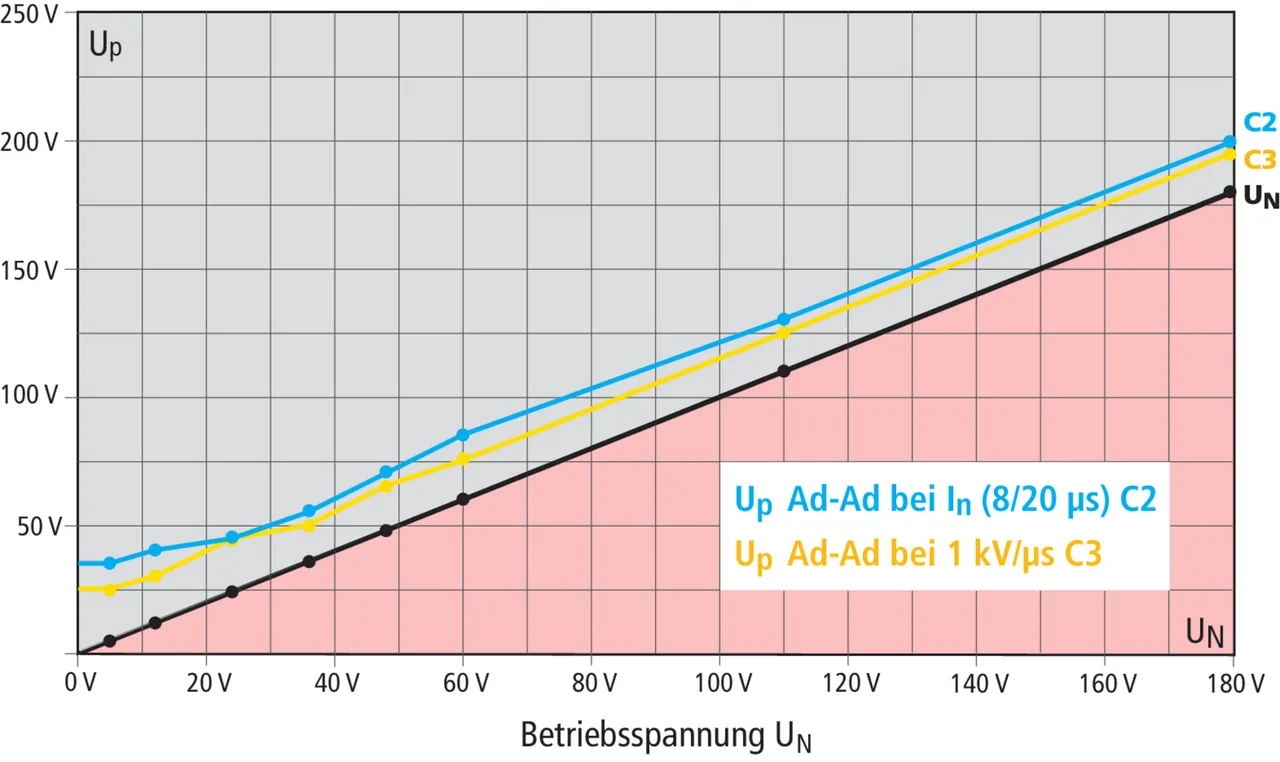

Schutzpegeldiagramm BXTU

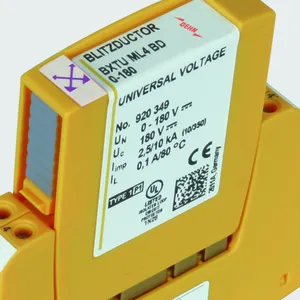

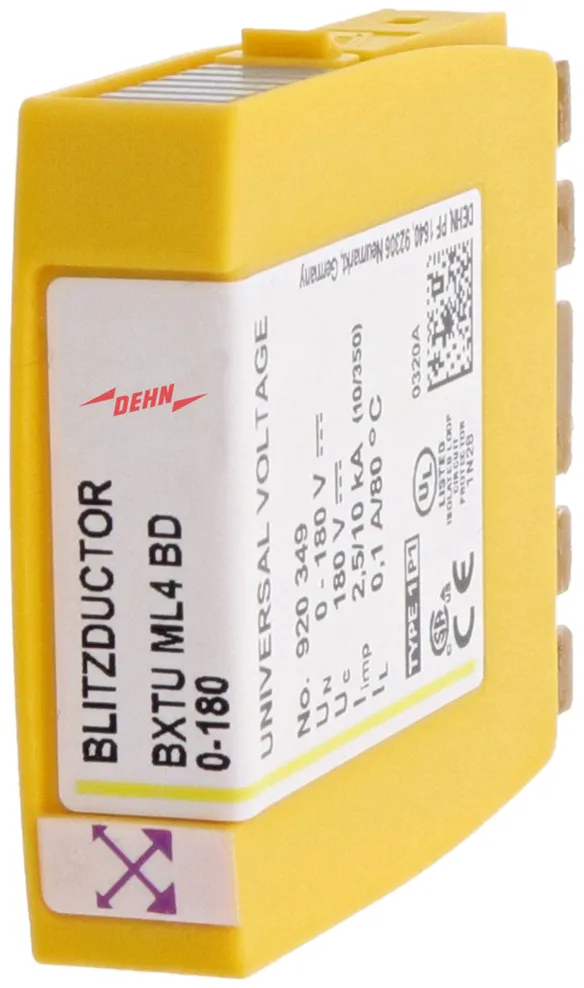

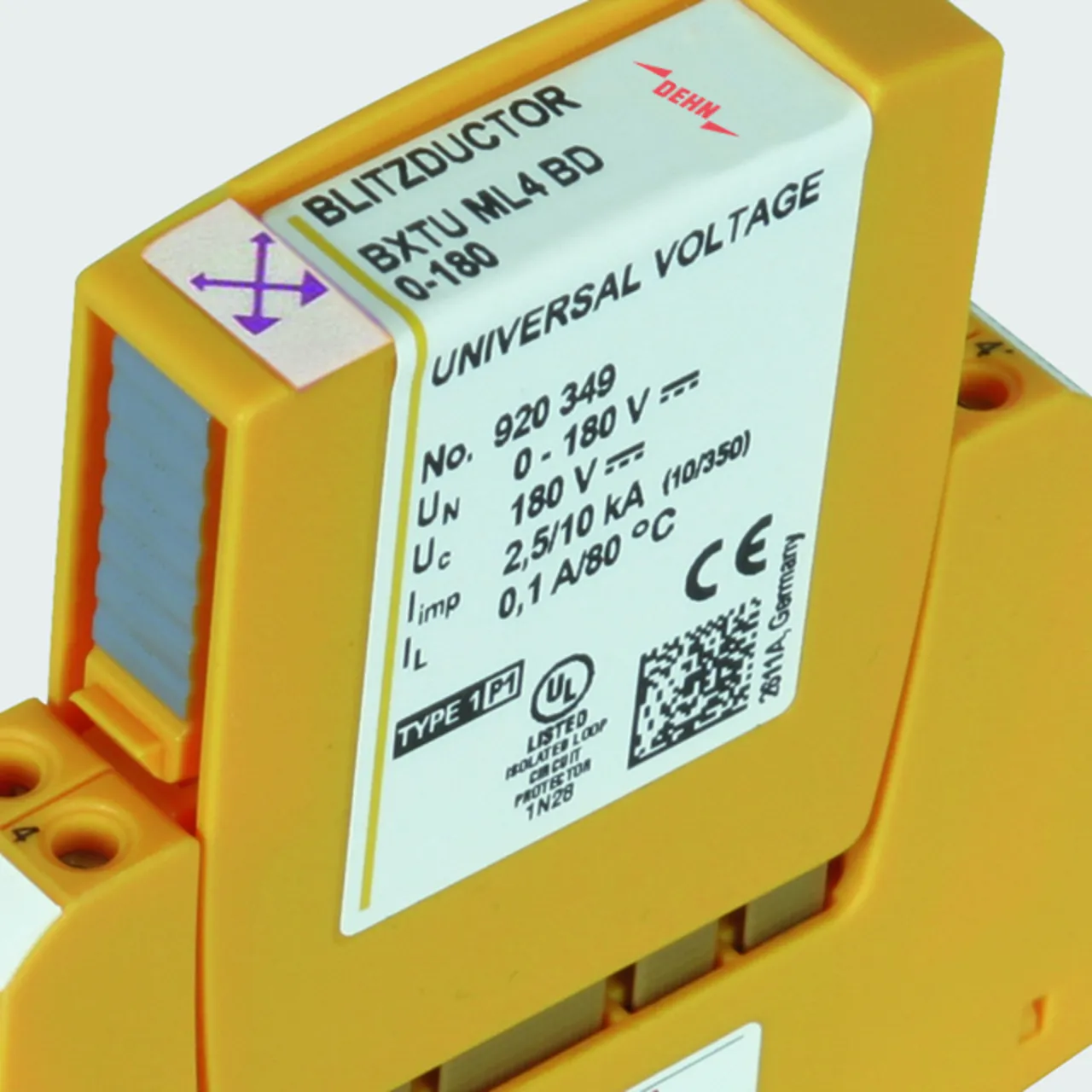

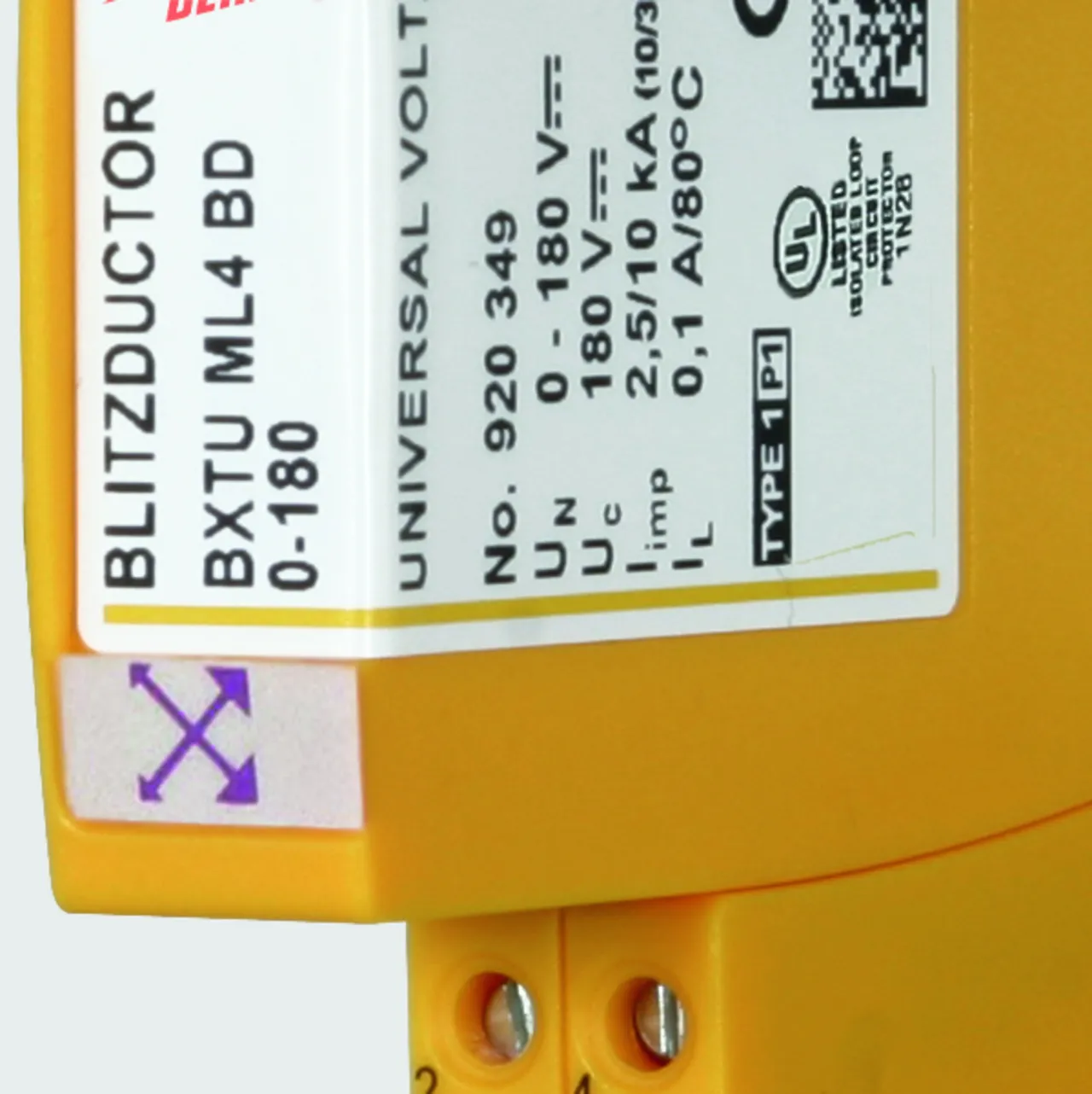

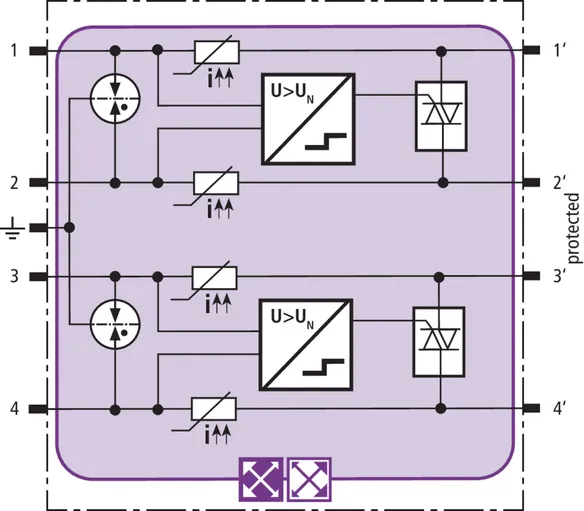

BXTU ML4 BD 0-180

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und RFID-LifeCheck zum Schutz von 2 Doppeladern mit gleicher oder auch unterschiedlicher Betriebsspannung symmetrischer Schnittstellen mit galvanischer Trennung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.

1 Produkt

Art.-Nr. 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, Zolltarifnr.: 85363010, Bruttogewicht: 32.30 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Deutsch

Englisch

CAD-Daten

920310.stp

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Login

920310.igs

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Login

920310.jt

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Login

920310.dwg

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Login

920310m_E.dxf

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Login

DEHN.920349.edz

Sie müssen angemeldet sein um DEHN.920349.edz herunterzuladen.

Login

DEHN.920349.edz

Sie müssen angemeldet sein um DEHN.920349.edz herunterzuladen.

Login

LV-Text

Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1/P1 mit actiVsense- Technologie
zur automatischen Erkennung derv Betriebsspannung
und optimalen Anpassung des Schutzpegels;geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22 zum Schutz zweier Doppeladern
für symmetrische Schnittstellen mit galvanischer Trennung.
Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Frequenz der Betriebsspannung : 0-400 Hz
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: BXTU ML4 BD 0-180
Art.-Nr.: 920349
oder gleichwertig.

Einbauanleitung

Zertifikate

Technische Daten

Ableiterklasse M

Höchste Dauerspannung DC (U_C ) 180 V

Zulässige überlagerte Signalspannung (U_Signal ) ≤ +/- 5 V

Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G ) 50 MHz

Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L ) 100 mA

D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp ) 10 kA

C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n ) 20 kA

Serienimpedanz pro Ader ≤ 10 Ohm; typisch 7,5 Ohm

Zulassungen CSA, UL 497B, SIL

*⁾ Details siehe: www.dehn.de

Ableiterklasse M

Ableiterüberwachung LifeCheck

Betriebsspannung (U_N ) 0-180 V

Frequenz der Betriebsspannung (f_UN ) 0-400 Hz

Höchste Dauerspannung DC (U_C ) 180 V

Höchste Dauerspannung AC (U_C ) 127 V

Zulässige überlagerte Signalspannung (U_Signal ) ≤ +/- 5 V

Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G ) 50 MHz

Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L ) 100 mA

D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp ) 10 kA

D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp ) 2,5 kA

C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n ) 20 kA

C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n ) 10 kA

Schutzpegel Ad-Ad bei I_nC2 (U_P ) siehe Diagramm, Linie C2

Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P ) siehe Diagramm, Linie C3

Schutzpegel Ad-Ad bei I_impD1 (U_P ) ≤ U_N+ 53 V

Schutzpegel Ad-PG bei C2/C3/D1 ≤ 550 V

Serienimpedanz pro Ader ≤ 10 Ohm; typisch 7,5 Ohm

Kapazität Ad-Ad (C) ≤ 80 pF

Kapazität Ad-PG (C) ≤ 16 pF

Betriebstemperaturbereich (T_U ) -40 °C ... +80 °C

Schutzart (gesteckt) IP 20

Einsteckbar in Basisteil BXT BAS / BSP BAS 4

Erdung über Basisteil BXT BAS / BSP BAS 4

Gehäusewerkstoff Polyamid PA 6.6

Farbe gelb

Prüfnormen IEC 61643-21 / EN 61643-21

Zulassungen CSA, UL 497B, SIL

SIL-Klassifizierung bis SIL3 *⁾

*⁾ Details siehe: www.dehn.de

Artikel 920349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

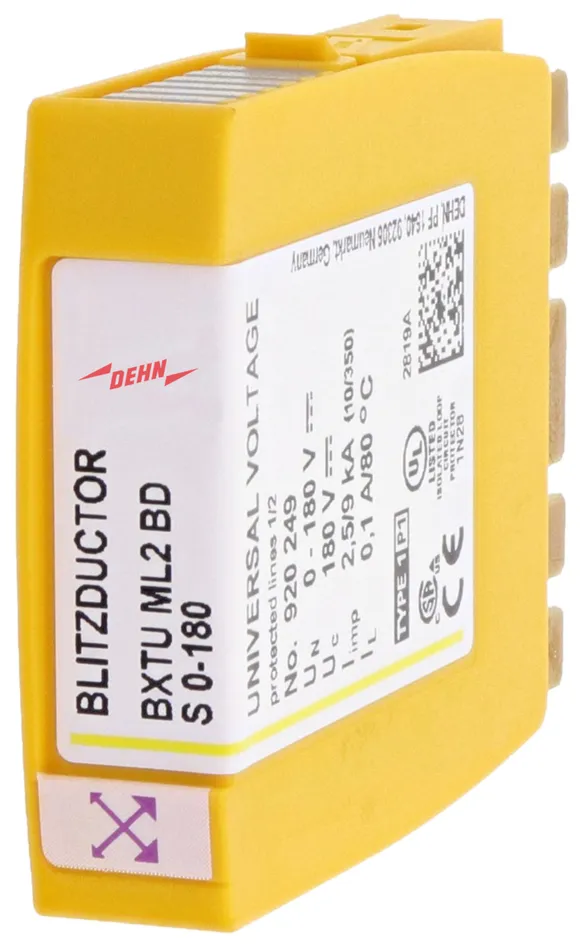

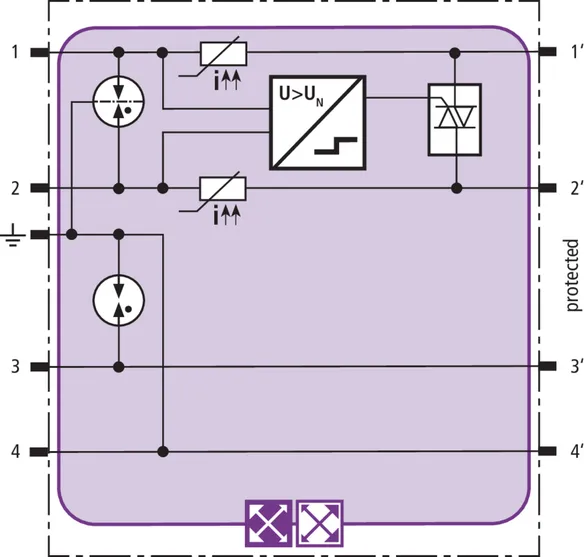

BXTU ML2 BD S 0-180

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und RFID-LifeCheck zum Schutz von 1 Doppelader mit wahlweise direkter oder indirekter Schirmerdung. Erkennt automatisch die anliegende Betriebsspannung des Nutzsignals und passt den Schutzpegel optimal an diese an.

1 Produkt

Art.-Nr. 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, Zolltarifnr.: 85363010, Bruttogewicht: 29.60 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

PDF öffnen

Weitere Information

Datenblätter

Deutsch

Englisch

CAD-Daten

920310.stp

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Login

920310.igs

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Login

920310.jt

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Login

920310.dwg

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Login

920310m_E.dxf

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Login

DEHN.920249.wspak

Sie müssen angemeldet sein um DEHN.920249.wspak herunterzuladen.

Login

DEHN.920249.edz

Sie müssen angemeldet sein um DEHN.920249.edz herunterzuladen.

Login

LV-Text

Kombi-Ableiter-Modul BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1/P1
mit actiVsense- Technologie zur automatischen Erkennung der Betriebsspannung
und optimalen Anpassung des Schutzpegels; geprüft nach EN 61643-21
und energetisch koordiniert nach IEC 61643-22 zum Schutz von einer Doppelader
für symmetrische Schnittstellen mit galvanischer Trennung,
wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem RFID-LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Frequenz der Betriebsspannung : 0-400 Hz
Zulässige überlagerte Signalspannung: ≤ +/- 5 V
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom): 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA

Fabrikat: DEHN
Typ: BXTU ML2 BD S 0-180
Art.-Nr.: 920249
oder gleichwertig.

Einbauanleitung

Zertifikate

Technische Daten

Ableiterklasse M

Höchste Dauerspannung DC (U_C ) 180 V

Zulässige überlagerte Signalspannung (U_Signal ) ≤ +/- 5 V

Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G ) 50 MHz

Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L ) 100 mA

D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp ) 9 kA

C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n ) 20 kA

Serienimpedanz pro Ader ≤ 10 Ohm; typisch 7,5 Ohm

Zulassungen CSA, UL 497B, SIL

*⁾ Details siehe: www.dehn.de

Ableiterklasse M

Ableiterüberwachung LifeCheck

Betriebsspannung (U_N ) 0-180 V

Frequenz der Betriebsspannung (f_UN ) 0-400 Hz

Höchste Dauerspannung DC (U_C ) 180 V

Höchste Dauerspannung AC (U_C ) 127 V

Zulässige überlagerte Signalspannung (U_Signal ) ≤ +/- 5 V

Grenzfrequenz Ad-Ad (U_Signal,symmetrisch 100 Ohm) (f_G ) 50 MHz

Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (I_L ) 100 mA

D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp ) 9 kA

D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp ) 2,5 kA

C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n ) 20 kA

C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n ) 10 kA

Schutzpegel Ad-Ad bei I_nC2 (U_P ) siehe Diagramm, Linie C2

Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P ) siehe Diagramm, Linie C3

Schutzpegel Ad-Ad bei I_impD1 (U_P ) ≤ U_N+ 53 V

Schutzpegel Ad-PG bei C2/C3/D1 ≤ 550 V

Serienimpedanz pro Ader ≤ 10 Ohm; typisch 7,5 Ohm

Kapazität Ad-Ad (C) ≤ 80 pF

Kapazität Ad-PG (C) ≤ 25 pF

Betriebstemperaturbereich (T_U ) -40 °C ... +80 °C

Schutzart (gesteckt) IP 20

Einsteckbar in Basisteil BXT BAS / BSP BAS 4

Erdung über Basisteil BXT BAS / BSP BAS 4

Gehäusewerkstoff Polyamid PA 6.6

Farbe gelb

Prüfnormen IEC 61643-21 / EN 61643-21

Zulassungen CSA, UL 497B, SIL

SIL-Klassifizierung bis SIL3 *⁾

*⁾ Details siehe: www.dehn.de

Artikel 920249 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920249 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
