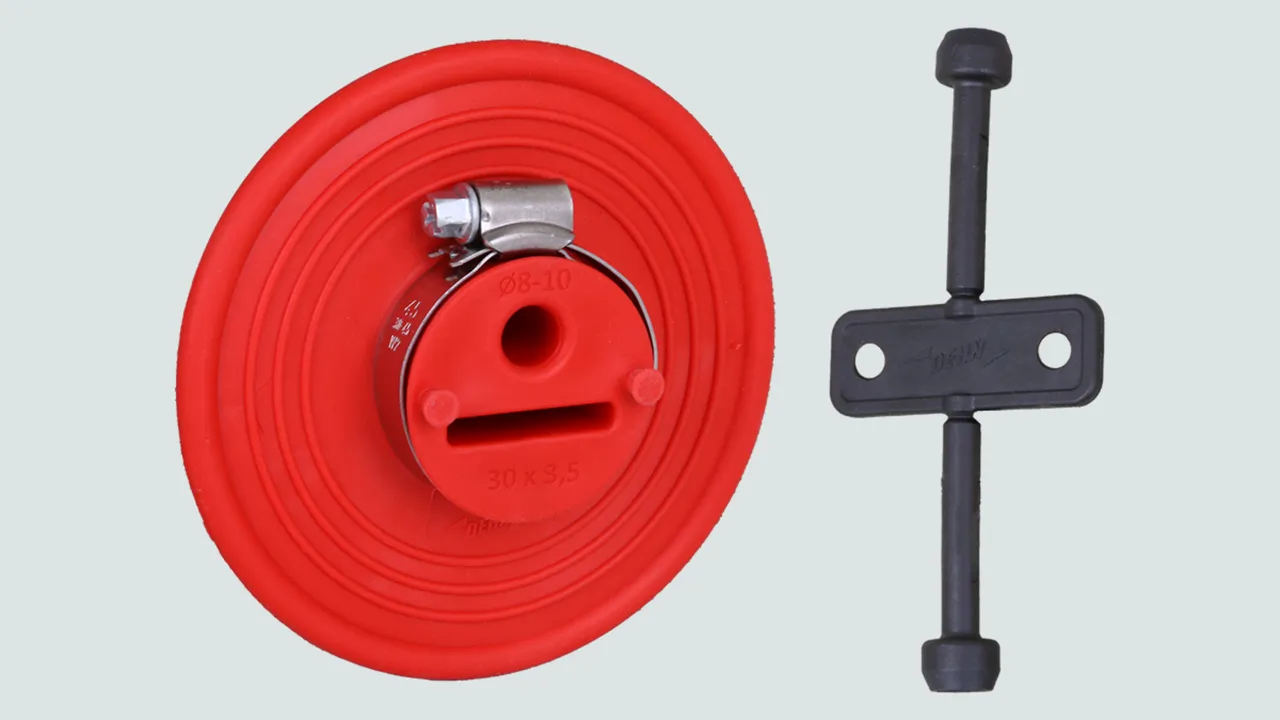

Dichtmanschette für Rund- und Flachleiter

Dichtmanschette für Durchführungen bei wasserdichten Fundamentplatten / Wänden (z. B weiße Wanne).
Druckwasserdichte Ausführung zum Aufschieben auf Rund- / Flachleiter mit NIRO-Spannbändern.

Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu einer Tiefe von 10 m gegenüber stehendem Wasser darstellt, zusätzlich geprüft mit Druckluft 5 bar nach DIN EN 62561-5.

Für Rundleiter

1 Produkt

Art.-Nr. 478598 DM AF RD10 D105MM TPE

GTIN 4013364158016, Zolltarifnr. (EU): 40169300, Bruttogewicht: 120.00 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 478598.stp

      Sie müssen angemeldet sein um 478598.stp herunterzuladen.

      Login
    • 478598.igs

      Sie müssen angemeldet sein um 478598.igs herunterzuladen.

      Login
    • 478598.jt

      Sie müssen angemeldet sein um 478598.jt herunterzuladen.

      Login
    • 478598.dwg

      Sie müssen angemeldet sein um 478598.dwg herunterzuladen.

      Login
    • 478598m_D.dxf

      Sie müssen angemeldet sein um 478598m_D.dxf herunterzuladen.

      Login

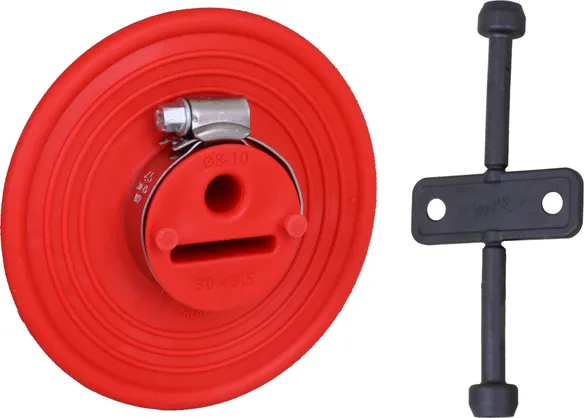

Dichtmanschette für Anschlussfahne (Rundleiter)
Dichtmanschette für Durchführungen bei wasserdichten
Fundamentplatten / Wänden (z. B weiße Wanne).
Druckwasserdichte Ausführung zum Aufschieben auf
Rundleiter mit NIRO-Spannbändern. Mit
Druckwasserprüfung bis 1 bar, die eine Einbausituation
bis zu einer Tiefe von 10 m gegenüber stehendem
Wasser darstellt, zusätzlich geprüft mit Druckluft 5 bar
nach DIN EN 62561-5.
Werkstoff Dichtmanschette: Thermoplast Elastomer
Werkstoff Spannbänder: NIRO
Durchmesser Dichtmanschette: 105 mm
Durchführung / Abdichtung Rd: 10 mm
Druckwasserprüfung: 1 bar
Normenbezug: DIN EN 62561-5

Fabrikat: DEHN
Typ: DM AF RD10 D105MM TPE
Art.-Nr.: 478598
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dichtmanschette Thermoplast Elastomer
Werkstoff Spannbänder NIRO
Durchmesser Dichtmanschette 105 mm
Durchführung / Abdichtung Rd 10 mm

Artikel 478598 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478598 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Für Flachleiter

1 Produkt

Art.-Nr. 478599 DM AF FL30X3.5 D120MM TPE

GTIN 4013364158023, Zolltarifnr. (EU): 40169300, Bruttogewicht: 170.00 g, VPE: 10.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 478599.stp

      Sie müssen angemeldet sein um 478599.stp herunterzuladen.

      Login
    • 478599.igs

      Sie müssen angemeldet sein um 478599.igs herunterzuladen.

      Login
    • 478599.jt

      Sie müssen angemeldet sein um 478599.jt herunterzuladen.

      Login
    • 478599.dwg

      Sie müssen angemeldet sein um 478599.dwg herunterzuladen.

      Login
    • 478599m_D.dxf

      Sie müssen angemeldet sein um 478599m_D.dxf herunterzuladen.

      Login

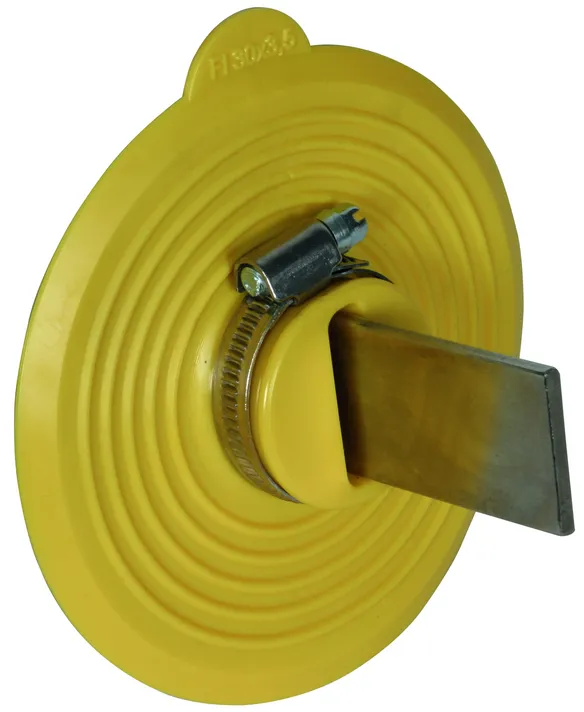

Dichtmanschette für Anschlussfahne (Flachleiter)
Dichtmanschette für Durchführungen bei wasserdichten
Fundamentplatten / Wänden (z. B weiße Wanne).
Druckwasserdichte Ausführung zum Aufschieben auf
Rundleiter mit NIRO-Spannbändern. Mit
Druckwasserprüfung bis 1 bar, die eine Einbausituation
bis zu einer Tiefe von 10 m gegenüber stehendem
Wasser darstellt, zusätzlich geprüft mit Druckluft 5 bar
nach DIN EN 62561-5.
Werkstoff Dichtmanschette: Thermoplast Elastomer
Werkstoff Spannbänder: NIRO
Durchmesser Dichtmanschette: 119 mm
Druckwasserprüfung: 1 bar
Normenbezug: DIN EN 62561-5

Fabrikat: DEHN
Typ: DM AF FL30X3.5 D120MM TPE
Art.-Nr.: 478599
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff Dichtmanschette Thermoplast Elastomer
Werkstoff Spannbänder NIRO
Durchmesser Dichtmanschette 119 mm
