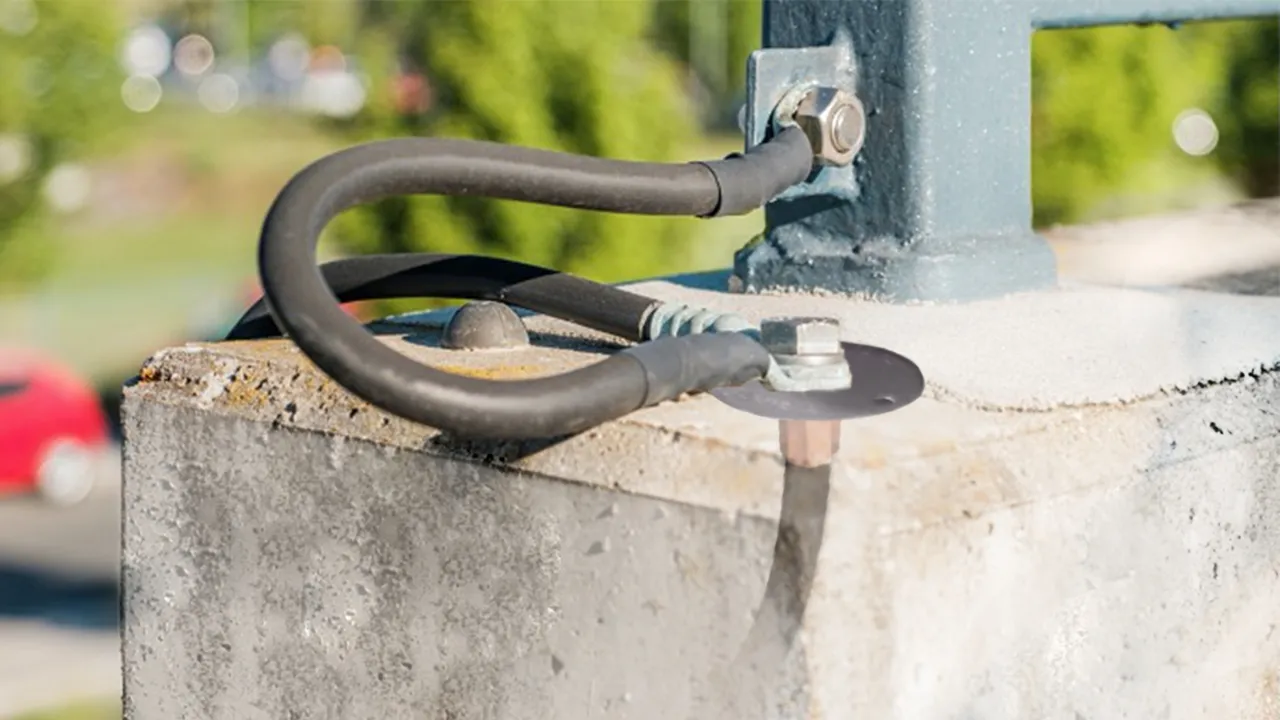

Sistema di messa a terra per strutture ferroviarie

Il nostro sistema DEHN di messa a terra per strutture ferroviarie si è dimostrato particolarmente efficace per l’impiego nell’ingegneria del traffico, poiché è stato appositamente sviluppato per la messa a terra di armature di elementi in calcestruzzo nelle vicinanze di impianti elettrici ad alta tensione. Serve, da un lato, per l’equipotenzialità e, dall’altro, per la trasmissione della corrente di cortocircuito nei casi in cui si arriva alla distruzione della linea di contatto.
Inoltre, DEHN mette a disposizione dell’utilizzatore diversi ponti di messa a terra e connettori di messa a terra che offrono un vasto sistema modulare con numerose possibilità di combinazione grazie ad una varietà di fissaggi per terminali e di elementi di connessione. I nostri sistemi DEHN di messa a terra per strutture ferroviarie sono approvati dalle ferrovie tedesche.

Ponti di messa a terra in acciaio inossidabile

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Il ponte di messa a terra in acciaio inossidabile assicura il tutto tramite un cordone di saldatura al conduttore di messa a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

3 Produkte

Art.-Nr. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Zolltarifnr. (EU): 85369010, Bruttogewicht: 840.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 63 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 63 mm
Altezza di montaggio: 55 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 63 / EBS 15-03-19
Art.: 419000
o similare.



Technische Daten

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 63 mm
Altezza di montaggio 55 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Artikel 419000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Zolltarifnr. (EU): 85369010, Bruttogewicht: 950.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 70 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 70 mm
Altezza di montaggio: 62 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 70 / EBS 15-03-19
Art.: 419001
o similare.



Technische Daten

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 70 mm
Altezza di montaggio 62 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Artikel 419001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.05 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 77 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 77 mm
Altezza di montaggio: 69 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 77 / EBS 15-03-19
Art.: 419002
o similare.



Technische Daten

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 77 mm
Altezza di montaggio 69 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Artikel 419002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in acciaio inossidabile D BEB 16

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Il ponte di messa a terra in acciaio inossidabile assicura il tutto tramite un cordone di saldatura al conduttore di messa a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Produkt

Art.-Nr. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Zolltarifnr. (EU): 85369010, Bruttogewicht: 697.72 g, VPE: 8.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 419160.stp

      Sie müssen angemeldet sein um 419160.stp herunterzuladen.

      Login
    • 419160.igs

      Sie müssen angemeldet sein um 419160.igs herunterzuladen.

      Login
    • 419160.jt

      Sie müssen angemeldet sein um 419160.jt herunterzuladen.

      Login
    • 419160.dwg

      Sie müssen angemeldet sein um 419160.dwg herunterzuladen.

      Login
    • 419160m_D.dxf

      Sie müssen angemeldet sein um 419160m_D.dxf herunterzuladen.

      Login
Ponte di messa a terra in acciaio inossidabile D BEB 16 - 105 / 3 EBS 15-03-19-38
Ponte di messa a terra in acciaio inossidabile
D BEB 16 - 105 / 3 EBS 15-03-19-38
Per la messa a terra
dell’armatura di
elementi in calcestruzzo con
omologazione delle
ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale dell’angolare: Acciaio
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 40 mm
Dimensioni dell’angolare: 50 x 50 x 5 mm
Altezza totale: 105 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 38

Fabbricato: DEHN
Tipo: D BEB 16 - 105 / 3 EBS 15-03-19-38
Art.: 419160
o similare.



Technische Daten

Materiale elemento di connessione INOX
Materiale n. 1.4301
Materiale dell’angolare Acciaio
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 40 mm
Dimensioni dell’angolare (lu x la x p) 50 x 50 x 5 mm
Altezza totale 105 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 38

Artikel 419160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in laminato di acciaio piatto D BEB 1

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

2 Produkte

Art.-Nr. 419010 D BEB 1 / EBS 15-03-19

GTIN 4013364439443, Zolltarifnr. (EU): 85369010, Bruttogewicht: 760.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 / EBS 15-03-19
Art.: 419010
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 400 x 40 x 5 mm
Altezza totale 58 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Artikel 419010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Zolltarifnr. (EU): 85369010, Bruttogewicht: 205.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 100 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 - L100 / EBS 15-03-19
Art.: 419500
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 100 x 40 x 5 mm
Altezza totale 58 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Artikel 419500 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419500 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Produkt

Art.-Nr. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Zolltarifnr. (EU): 85369010, Bruttogewicht: 740.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 402 x 40 x 5 mm
Altezza totale: 58 mm
Altezza di montaggio: 410 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1-L / EBS 15-03-19
Art.: 419011
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 402 x 40 x 5 mm
Altezza totale 58 mm
Altezza di montaggio 410 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Artikel 419011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Produkt

Art.-Nr. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.46 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 50 x 5 mm
Altezza totale: 63 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 36

Fabbricato: DEHN
Tipo: D BEB 1-NR / EBS 15-03-19
Art.: 419012
o similare.



Technische Daten

Materiale elemento di connessione INOX
Materiale n. 1.4301
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 400 x 50 x 5 mm
Altezza totale 63 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 36

Artikel 419012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in tondino d'acciaio D BEB 2

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio ricurvo all’armatura collegata a terra, soprattutto nelle situazioni di installazione che presentano criticità in termini di spazio. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Produkt

Art.-Nr. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Zolltarifnr. (EU): 85369010, Bruttogewicht: 950.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in tondino d’acciaio D BEB 2 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Altezza di montaggio: 160 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 2 / EBS 15-03-19
Art.: 419020
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Altezza di montaggio 160 mm
Lunghezza 400 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 31

Artikel 419020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in tondino d'acciaio D BEB 3

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Produkt

Art.-Nr. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Zolltarifnr. (EU): 85369010, Bruttogewicht: 750.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in tondino d’acciaio D BEB 3 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 3 / EBS 15-03-19
Art.: 419030
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Lunghezza 400 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 31

Artikel 419030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra in tondino d'acciaio D BEB 8

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio all’armatura collegata a terra. Grazie alle boccole applicate su entrambi i lati, gli elementi passanti possono essere realizzati in modo efficace ed economico. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Produkt

Art.-Nr. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.00 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra in tondino d’acciaio D BEB 8 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche

Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 8 / EBS 15-03-19
Art.: 419080
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419080 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419080 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra con cavo in rame D BEB 4 / 5

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata, con la staffa d’acciaio ramata pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

8 Produkte

Art.-Nr. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 4 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4 / EBS 15-03-19
Art.: 419040
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN 4013364439498, Zolltarifnr. (EU): 85369010, Bruttogewicht: 560.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 4-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4-FLEX / EBS 15-03-19
Art.: 419041
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Zolltarifnr. (EU): 85369010, Bruttogewicht: 710.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 / EBS 15-03-19
Art.: 419050
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 5-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5-FLEX / EBS 15-03-19
Art.: 419051
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Zolltarifnr. (EU): 85369010, Bruttogewicht: 980.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 700 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L700 / EBS 15-03-19
Art.: 419501
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 700 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.40 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1000 / EBS 15-03-19
Art.: 419502
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 1000 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419502 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419502 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Zolltarifnr. (EU): 85369010, Bruttogewicht: 2.10 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1500 / EBS 15-03-19
Art.: 419503
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 1500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419503 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419503 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Zolltarifnr. (EU): 85369010, Bruttogewicht: 2.80 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 2000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L2000 / EBS 15-03-19
Art.: 419504
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 2000 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Artikel 419504 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419504 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra con cavo in rame D BEB 6 / 7

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene utilizzata come passante per la messa a terra di parti strutturali installandola su entrambi i lati a livello con la superficie. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

4 Produkte

Art.-Nr. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Zolltarifnr. (EU): 85369010, Bruttogewicht: 600.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 6 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6 / EBS 15-03-19
Art.: 419060
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Zolltarifnr. (EU): 85369010, Bruttogewicht: 530.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 6-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6-FLEX / EBS 15-03-19
Art.: 419061
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419061 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419061 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Zolltarifnr. (EU): 85369010, Bruttogewicht: 704.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 7 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7 / EBS 15-03-19
Art.: 419070
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 7-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7-FLEX / EBS 15-03-19
Art.: 419071
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ponti di messa a terra con cavo in rame D BEB 9 / 10

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Con questa variante si crea un collegamento non visibile all’interno del calcestruzzo saldando la staffa d’acciaio ramata, pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

5 Produkte

Art.-Nr. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 9 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9 / EBS 15-03-19
Art.: 419090
o similare.



Technische Daten

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Zolltarifnr. (EU): 85369010, Bruttogewicht: 570.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 9-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9-FLEX / EBS 15-03-19
Art.: 419091
o similare.



Technische Daten

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Zolltarifnr. (EU): 85369010, Bruttogewicht: 722.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 / EBS 15-03-19
Art.: 419100
o similare.



Technische Daten

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Zolltarifnr. (EU): 85369010, Bruttogewicht: 667.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 10-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10-FLEX / EBS 15-03-19
Art.: 419101
o similare.



Technische Daten

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.12 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 800 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 - L800 / EBS 15-03-19
Art.: 419505
o similare.



Technische Daten

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 800 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Artikel 419505 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419505 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Connettore per la messa a terra di grandi tubi D BEB 11

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è destinata all’utilizzo per pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in rame con boccola pressata su di esso e piastra di connessione in INOX con fori integrati per il fissaggio alla cassaforma su un’estremità e un capocorda sull’estremità opposta. Il capocorda serve a creare con i pali o grandi tubi di fondazione una connessione resistente alla corrente di cortocircuito. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

2 Produkte

Art.-Nr. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 / EBS 15-03-27
Art.: 419110
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Foro capocorda 13 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.27 - 2

Artikel 419110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.10 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 - L1000 / EBS 15-03-27
Art.: 419506
o similare.



Technische Daten

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Foro capocorda 13 mm
Lunghezza 1000 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.27 - 2

Artikel 419506 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419506 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Connettore per la messa a terra di grandi tubi D BEB 40

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è concepita per l’utilizzo con pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in acciaio con una staffa in acciaio ramata su un’estremità e un capocorda sull’estremità opposta. Un tubo termorestringente sul lato della staffa di saldatura impedisce la penetrazione di acqua nel cavo d’acciaio. Il cavo d’acciaio costituisce in questo modo una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Produkt

Art.-Nr. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Ponti per la messa a terra di grandi tubi D BEB 40 / EBS 15-03-25
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Sezione trasversale conduttore cordato: 95 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.25 - 4

Fabbricato: DEHN
Tipo: D BEB 40 / EBS 15-03-25
Art.: 419400
o similare.



Technische Daten

Materiale staffa Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale conduttore cordato Acciaio
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Sezione trasversale conduttore cordato 95 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.25 - 4

Artikel 419400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Connettore di messa a terra con cavo d’acciaio D BEB 26

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante D senza alogeni (rivestimento) BEB 26, per il collegamento esterno di punti di messa a terra o di altre parti da collegare a terra, possiede un cavo d’acciaio con funzione di conduttore di terra, costituendo così una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Produkt

Art.-Nr. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Zolltarifnr. (EU): 85359000, Bruttogewicht: 630.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo d’acciaio D BEB 26 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Conduttore cordato: 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato: ≥ 95 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.17 - 11

Fabbricato: DEHN
Tipo: D BEB 26 / EBS 15-03-17
Art.: 419260
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale conduttore cordato Acciaio
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Conduttore cordato 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato ≥ 95 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.17 - 11

Artikel 419260 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419260 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Connettore di messa a terra con cavo di rame-acciaio-alluminio D BEB 29

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante senza alogeni D BEB 29 o la variante senza alogeni e ignifuga D BEB 29-NF, per il collegamento esterno di punti di messa a terra e altri elementi di connessione, è realizzata con una versione di capocorda per connessioni M16. Questi connettori di messa a terra sono costituiti da un cavo di rame-acciaio-alluminio e rappresentano così una misura antifurto preventiva. Questi connettori di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale. Per la versione senza alogeni e ignifuga è possibile l’impiego in gallerie ai sensi del Regolamento UE.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

6 Produkte

Art.-Nr. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Zolltarifnr. (EU): 85359000, Bruttogewicht: 390.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 / EBS 15-03-17
Art.: 419290
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419290 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419290 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF / EBS 15-03-17
Art.: 419291
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo B2ca RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni e ignifugo
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419291 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419291 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 M12 M16 / EBS 15-03-17
per collegare a terra elementi strutturali (M16) o la barra (M12)
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 13 mm per M12 e 17 mm per M16
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 M12 M16 / EBS 15-03-17
Art.: 419511
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 13 mm per M12 e 17 mm per M16
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 13 mm per M12 e 17 mm per M16
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF M12 M16 / EBS 15-03-17
Art.: 419512
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo B2ca RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni e ignifugo
Diametro cavo 17 mm
Foro capocorda 13 mm per M12 e 17 mm per M16
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419512 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419512 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
Nella versione girata a destra
D BEB 29 R / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Versione capocorda: Girato di 90° a destra
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 R / EBS 15-03-17
Art.: 419513
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Versione capocorda Girato di 90° a destra
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
Nella versione girata a sinistra
D BEB 29 R / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Versione capocorda: Girato di 90° a sinistra
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 L / EBS 15-03-17
Art.: 419514
o similare.



Technische Daten

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Versione capocorda Girato di 90° a sinistra
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419514 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419514 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Base adesiva

La base adesiva si utilizza per fissare alla cassaforma, tramite un connettore adesivo, i prodotti per la messa a terra di strutture ferroviarie. La base adesiva può essere applicata alla piastra di connessione INOX del D BEB 0, per poi essere unita alla cassaforma.

1 Produkt

Art.-Nr. 419900 D KLP D50 BEB

GTIN 4013364439641, Zolltarifnr. (EU): 39191080, Bruttogewicht: 2.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Base adesiva D KLP D50 BEB
per prodotti di messa a terra di strutture ferroviarie D BEB 0-x
Diametro: 50 mm
Diametro: 50 mm

Fabbricato: DEHN
Tipo: D KLP D50 BEB
Art.: 419900
o similare.



Technische Daten

Diametro 50 mm

Artikel 419900 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419900 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Adesivo per messa a terra

L’adesivo per messa a terra è previsto come parte di ricambio per la marcatura dei prodotti di messa a terra installati su strutture ferroviarie. Si applica con facilità sulle piastre di connessione INOX. Una tale marcatura può essere eseguita per i ponti di messa a terra da D BEB 1 a 8 nonché per la variante D BEB 11 per messa a terra di grandi tubi, nel caso in cui l’adesivo applicato di fabbrica non sia più disponibile o sia danneggiato.

1 Produkt

Art.-Nr. 419901 D EAK D50 BEB

GTIN 4013364439658, Zolltarifnr. (EU): 39191080, Bruttogewicht: 3.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Adesivo per messa a terra D EAK D50 BEB
come marcatura per prodotti di messa a terra di strutture ferroviarie
Diametro: 50 mm
Diametro: 50 mm

Fabbricato: DEHN
Tipo: D EAK D50 BEB
Art.: 419901
o similare.



Technische Daten

Diametro 50 mm

Artikel 419901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Vite esagonale

1 Produkt

Art.-Nr. 419902 D SKS M16X30 V4A

GTIN 4013364439689, Zolltarifnr. (EU): 85389099, Bruttogewicht: 76.89 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Vite esagonale D SKS M16X30 V2A
Materiale: INOX A4-70
Filetto: M16 x 30 mm
Materiale: INOX (V4A)
Filetto: M16 x 30 mm

Fabbricato: DEHN
Tipo: D SKS M16X30 V4A
Art.: 419902
o similare.



Technische Daten

Materiale INOX (V4A)
Filetto M16 x 30 mm

Artikel 419902 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419902 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dado esagonale

1 Produkt

Art.-Nr. 419903 D SKM M16 V4A

GTIN 4013364439696, Zolltarifnr. (EU): 85389099, Bruttogewicht: 33.76 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Dado esagonale D SKM M16 V2A
Materiale: INOX A4-70
Filetto: M16
Materiale: INOX (V4A)
Filetto: M16

Fabbricato: DEHN
Tipo: D SKM M16 V4A
Art.: 419903
o similare.



Technische Daten

Materiale INOX (V4A)
Filetto M16

Artikel 419903 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419903 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Rondella

1 Produkt

Art.-Nr. 419904 D SCH A17 V4A

GTIN 4013364439702, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.10 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Rondella D SCH A17 V2A
Materiale: INOX A4-70
Diametro esterno: 30 mm
Diametro interno: 17 mm
Materiale: INOX (V4A)
Diametro esterno: 30 mm
Diametro interno: 17 mm

Fabbricato: DEHN
Tipo: D SCH A17 V4A
Art.: 419904
o similare.



Technische Daten

Materiale INOX (V4A)
Diametro esterno 30 mm
Diametro interno 17 mm

Artikel 419904 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419904 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
