Endstücke

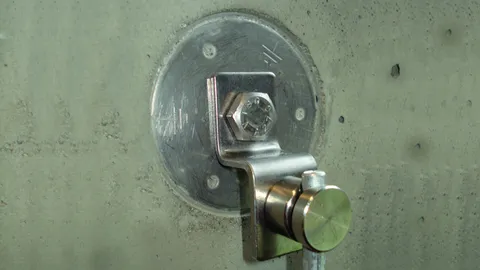

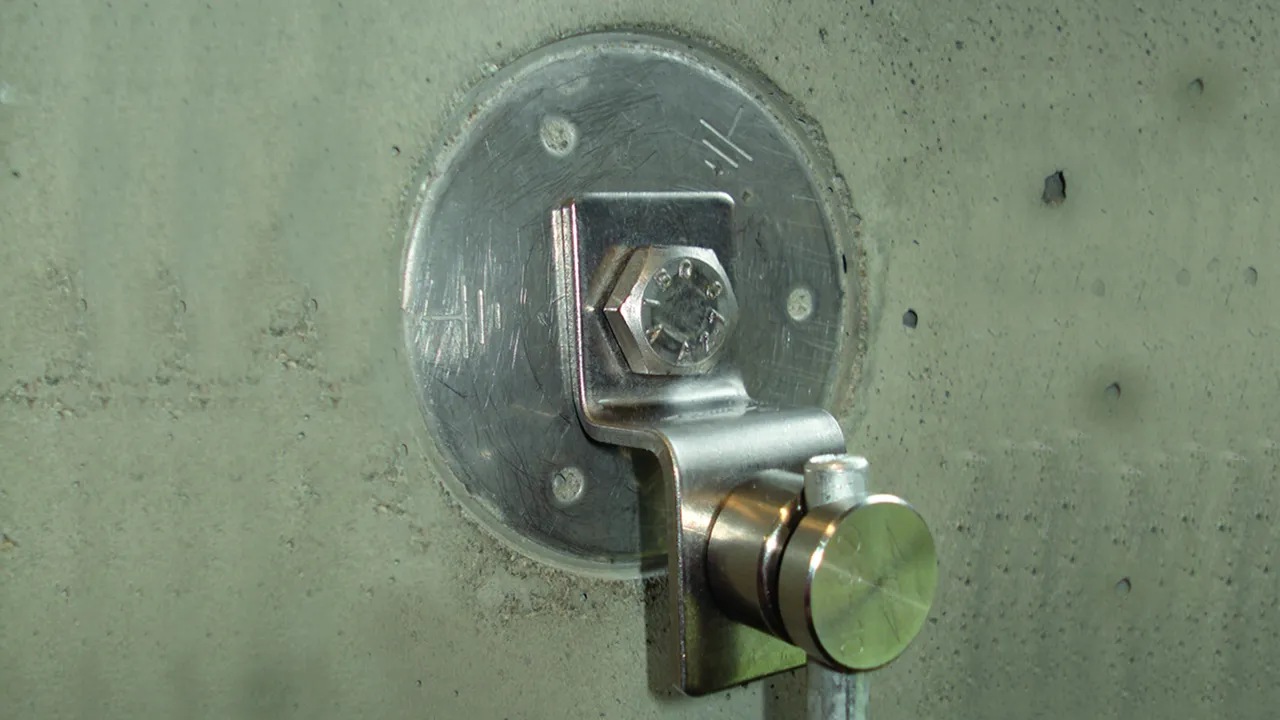

Zum Anschrauben an Erdungsfestpunkt (EFP) für den Anschluss z. B. einer Potentialausgleichsschiene oder zum Anschließen von Konstruktionsteilen (z. B. Stahlträger oder dgl.) durch Anschrauben.

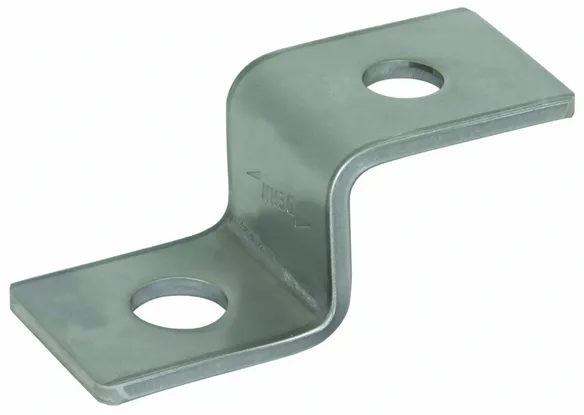

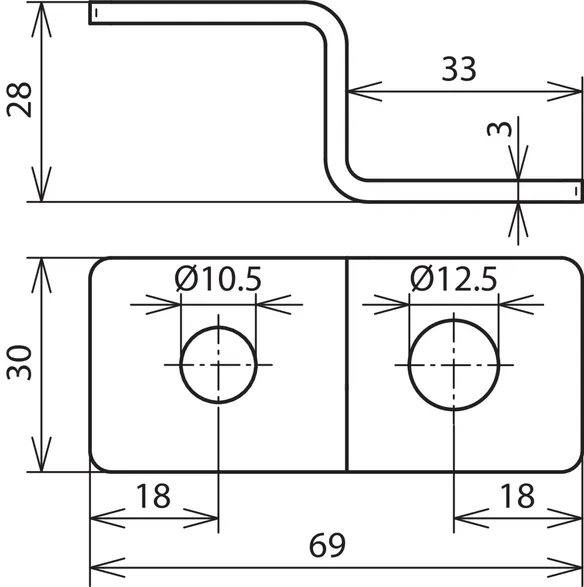

Ausführung einfach

Zum universellen Einsatz bei Anschlüssen M10 und M12 z. B. am Erdungsfestpunkt.
Für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10 oder M12.

1 Produkt

Art.-Nr. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, Zolltarifnr.: 85389099, Bruttogewicht: 58.20 g, VPE: 50.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Endstück Ausführung einfach NIRO
Endstücke
zum Anschrauben an Erdungsfestpunkt (EFP) für den Anschluss z. B. einer Potentialausgleichsschiene
zum universiellen Einsatz bei Anschlüssen M10 und M12
für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10
Werkstoff: NIRO
Bohrung Ø: 10,5 / 12,5 mm

Fabrikat: DEHN
Typ: ES ZF 2XB18 V2A
Art.-Nr.: 390499
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Bohrung Ø 10,5 / 12,5 mm

Artikel 390499 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390499 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

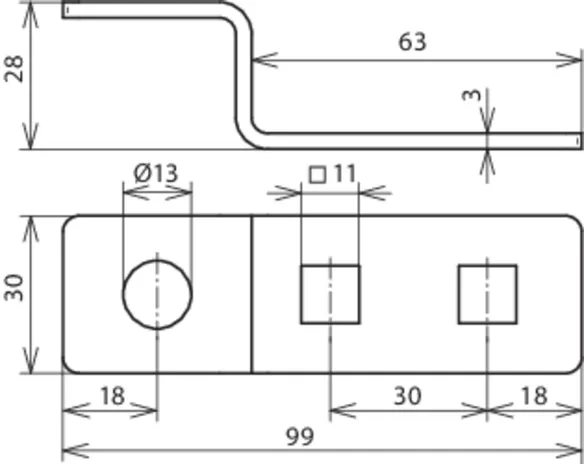

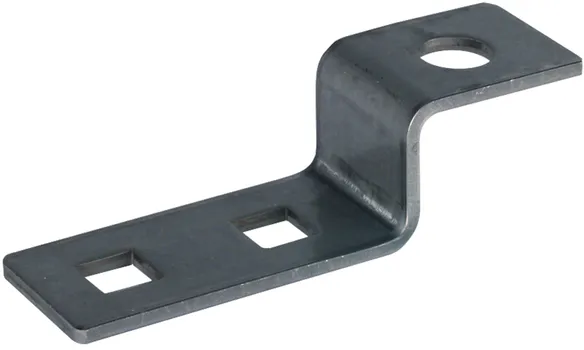

Ausführung mit Vierkantlöchern

Abmessung 11 x 11 mm, für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10.

1 Produkt

Art.-Nr. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN 4013364035324, Zolltarifnr.: 85389099, Bruttogewicht: 75.90 g, VPE: 50.00 Stk.

Vorgänger

Abbildungen

Weitere Information

Endstück Ausführung mit Vierkantloch NIRO
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Vierkantlöchern 11x11 mm, für Anschluss Rd z. B. mit KS-
Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit
Schrauben und Muttern M10
Werkstoff: NIRO
Bohrung Ø: 13 mm

Fabrikat: DEHN
Typ: ES ZF 2X11.11 1XB13 V2A
Art.-Nr.: 390479
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff NIRO
Lochabstand 30 mm
Bohrung Ø 13 mm

Artikel 390479 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 390479 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

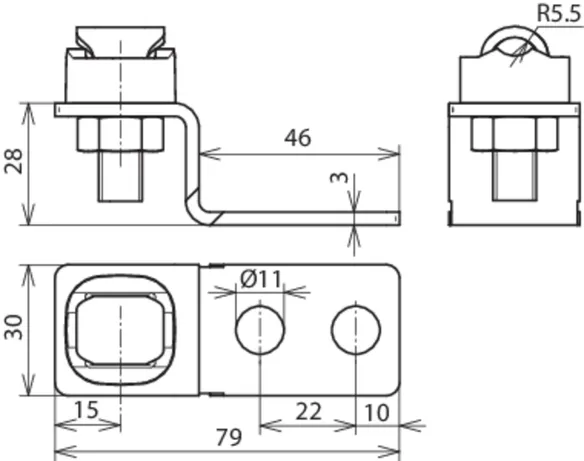

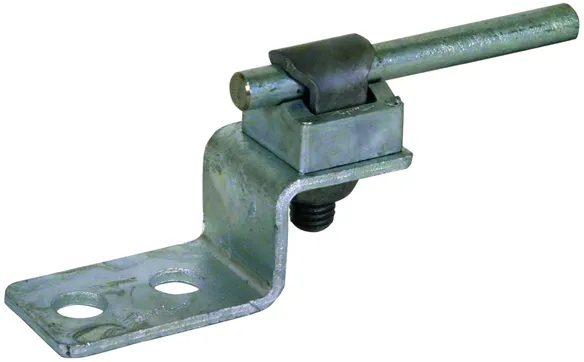

Ausführung mit Bohrungen und KS-Verbinder

Mit Anschlusslöchern Ø11 mm.

1 Produkt

Art.-Nr. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN 4013364045743, Zolltarifnr.: 85389099, Bruttogewicht: 126.40 g, VPE: 50.00 Stk.


Abbildungen

Weitere Information

Endstück Ausführung mit Bohrung und KS-Verbinder St/TZn
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Anschlusslöchern $11 mm und KS-Verbinder
Werkstoff: St/tZn
Bohrung Ø: 11 mm
Klemmbereich Rd: 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ES ZF 2XB11 KSV 7.10 STTZN
Art.-Nr.: 363010
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Lochabstand 22 mm
Bohrung Ø 11 mm
Klemmbereich Rd 7-10 mm
Normenbezug DIN EN 62561-1

Artikel 363010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 363010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

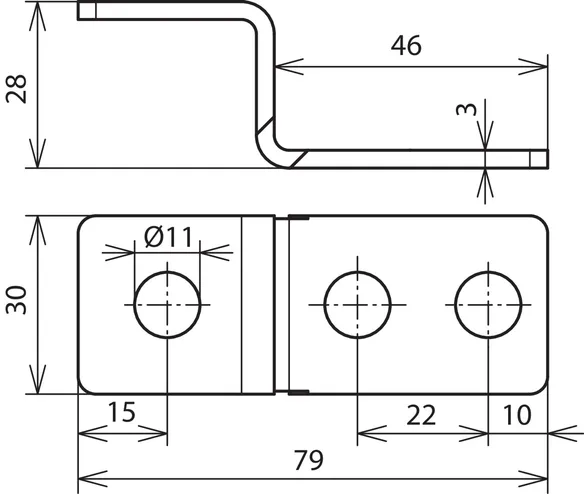

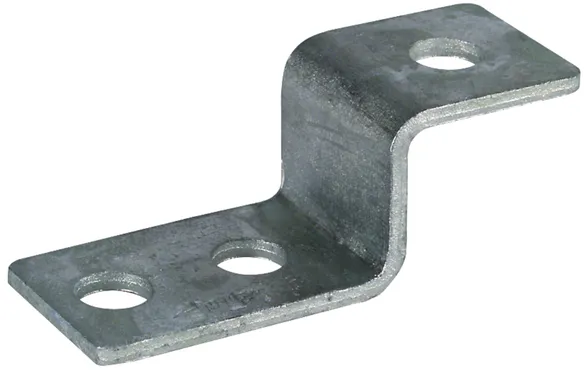

Ausführung mit Bohrungen

Mit Anschlusslöchern Ø11 mm.

1 Produkt

Art.-Nr. 363000 ES ZF 3XB11 STTZN

GTIN 4013364045750, Zolltarifnr.: 85389099, Bruttogewicht: 68.00 g, VPE: 50.00 Stk.


Abbildungen

Weitere Information

Endstück Ausführung mit Bohrung St/tZn
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Anschlusslöchern $11 mm, ohne KS-Verbinder
Werkstoff: St/tZn
Bohrung Ø: 11 mm

Fabrikat: DEHN
Typ: ES ZF 3XB11 STTZN
Art.-Nr.: 363000
oder gleichwertig.

Zertifikate



Technische Daten

Werkstoff St/tZn
Lochabstand 22 mm
Bohrung Ø 11 mm

Artikel 363000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 363000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
