Erdungsfestpunkte
:quality(98)/www.dehn.at/store/f/5496700/HDVORSCHAU/478200a1_16-9.jpg)
:quality(98)/www.dehn.at/store/f/5496700/HDVORSCHAU/478200a1_16-9.jpg)

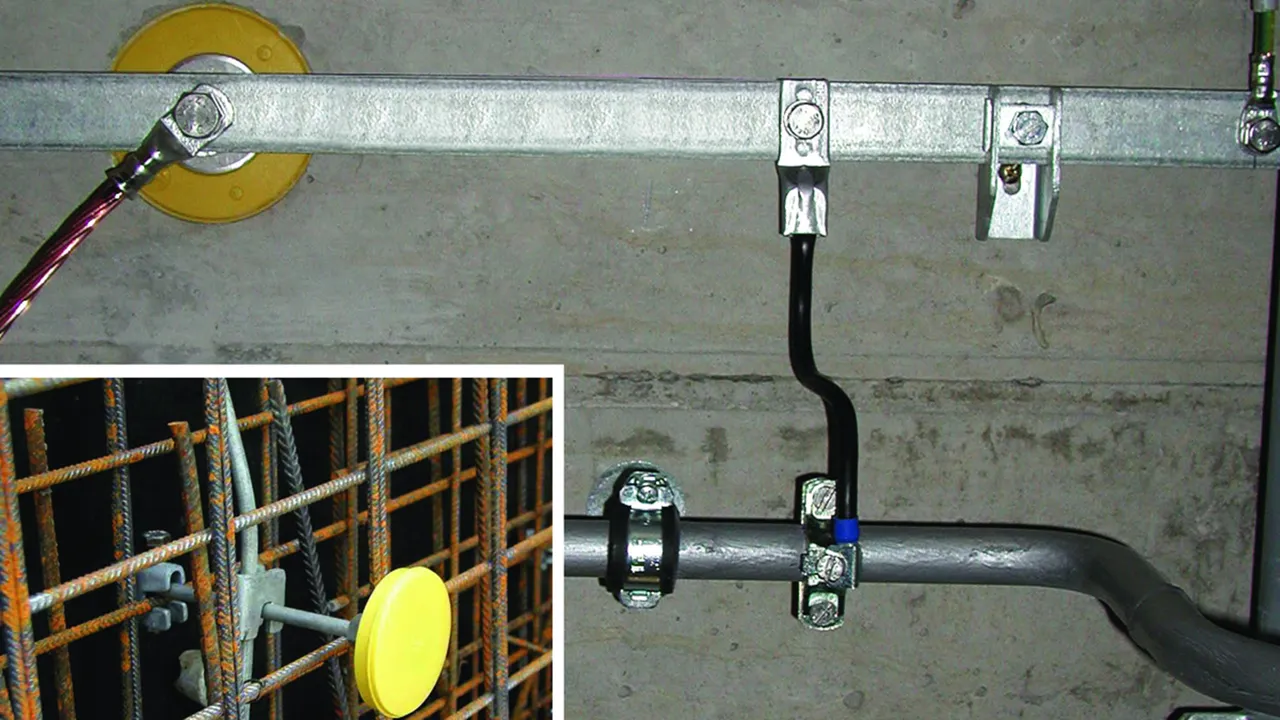

Für den Betoneinbau, als korrosionsfreien Anschluss an die Erdungsanlage für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich der Ableitung z. B. an die Bewehrung von Gebäuden.
Bei dem Doppelgewinde M10 und M12 folgende Mindestlängen der Schrauben beachten:
35 mm bei M10 (Gewindelänge 40 mm)
15 mm bei M12 (Gewindelänge 20 mm)
– Anschlussmöglichkeiten an der Anschlussachse mit Kreuzstück z. B. Art.-Nr. 319 201 oder Verbindungsklemme z. B. Art.-Nr. 308 025 für die Armierung
– Anschlussmöglichkeit für Potentialausgleichsschiene z. B. Endstücke Art.-Nr. 390 499
– Anschlussmöglichkeit für Flachleiter an der Anschlussplatte (vorne) oder ohne Anschlussachse (hinten) z. B. Anschlussklemme Art.-Nr. 478 141 oder 478 129
– Anschlussachse eingeschraubt oder verpresst
– Abdeckung aus Kunststoff (gelb) aufrastbar und mit druckgeprüftem O-Ring abgedichtet (Prüfdruck 0,5 bar)
Bei dem Doppelgewinde M10 und M12 folgende Mindestlängen der Schrauben beachten:
35 mm bei M10 (Gewindelänge 40 mm)
15 mm bei M12 (Gewindelänge 20 mm)
– Anschlussmöglichkeiten an der Anschlussachse mit Kreuzstück z. B. Art.-Nr. 319 201 oder Verbindungsklemme z. B. Art.-Nr. 308 025 für die Armierung
– Anschlussmöglichkeit für Potentialausgleichsschiene z. B. Endstücke Art.-Nr. 390 499
– Anschlussmöglichkeit für Flachleiter an der Anschlussplatte (vorne) oder ohne Anschlussachse (hinten) z. B. Anschlussklemme Art.-Nr. 478 141 oder 478 129
– Anschlussachse eingeschraubt oder verpresst
– Abdeckung aus Kunststoff (gelb) aufrastbar und mit druckgeprüftem O-Ring abgedichtet (Prüfdruck 0,5 bar)

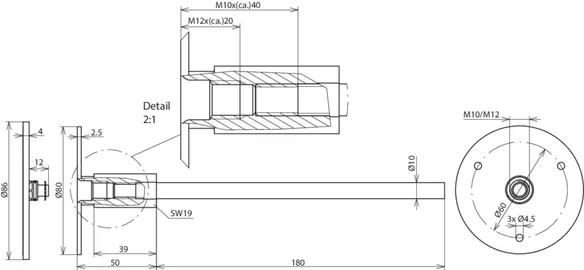

Typ M
Mit Anschlussachse (l = 180 mm, Ø10 mm).
2 Produkte

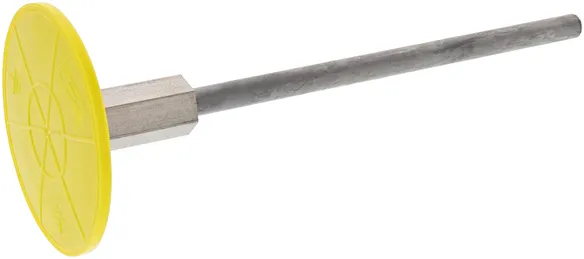

Art.-Nr. 478011 EFPM M10 12 V4A L230 STTZN
GTIN 4013364033054, Zolltarifnr.: 85389099, Bruttogewicht: 312.50 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/www.dehn.at/store/f/5496712/HDVORSCHAU/478011.jpg)
:quality(98)/www.dehn.at/store/f/5496712/HDVORSCHAU/478011.jpg)
:quality(98)/www.dehn.at/store/f/5496713/HDVORSCHAU/478011m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496713/HDVORSCHAU/478011m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff Achse | St/tZn |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 6,5 kA |
| Normenbezug | DIN EN 62561-1 |

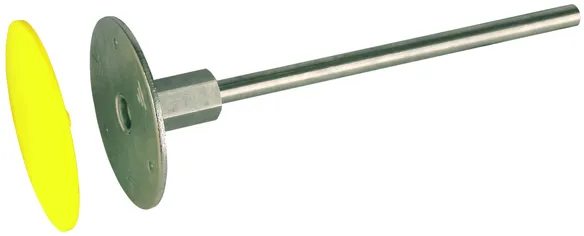

Art.-Nr. 478019 EFPM M10 12 V4A L230 V2A
GTIN 4013364072107, Zolltarifnr.: 85389099, Bruttogewicht: 310.10 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/www.dehn.at/store/f/5496729/HDVORSCHAU/478019.jpg)
:quality(98)/www.dehn.at/store/f/5496729/HDVORSCHAU/478019.jpg)
:quality(98)/www.dehn.at/store/f/5496730/HDVORSCHAU/478011m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496730/HDVORSCHAU/478011m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff Achse | NIRO |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 3,9 kA |
| Normenbezug | DIN EN 62561-1 |
Typ M ohne Anschlussachse
1 Produkt

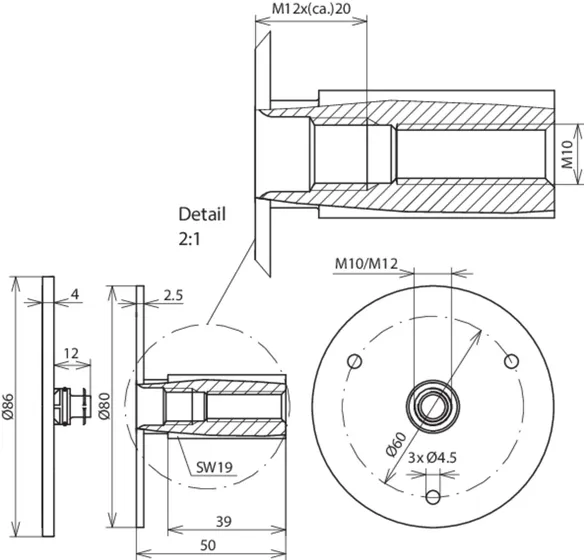

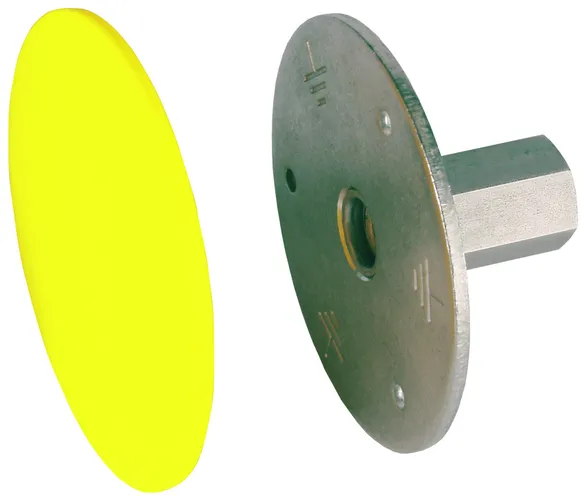

Art.-Nr. 478012 EFPM M10 12 V4A
GTIN 4013364069183, Zolltarifnr.: 85389099, Bruttogewicht: 192.00 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/www.dehn.at/store/f/5496740/HDVORSCHAU/478012.jpg)
:quality(98)/www.dehn.at/store/f/5496740/HDVORSCHAU/478012.jpg)
:quality(98)/www.dehn.at/store/f/5496741/HDVORSCHAU/478012m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496741/HDVORSCHAU/478012m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 9,3 kA (mit Kabelschuh aus Kupfer) |
| Normenbezug | DIN EN 62561-1 |

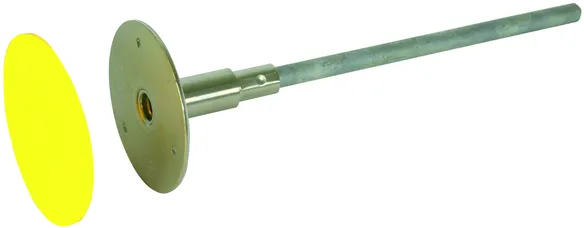

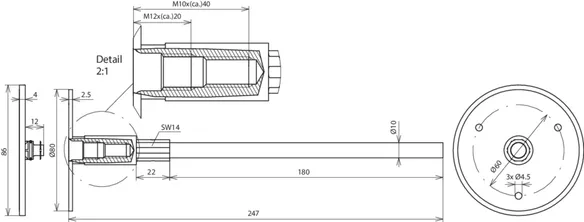

Typ M verpresst
Anschlussachse (l = 180 mm, Ø10 mm).
2 Produkte
Art.-Nr. 478041 EFPM M10 12 V4A L245 VP STTZN
GTIN 4013364105157, Zolltarifnr.: 85389099, Bruttogewicht: 318.90 g, VPE: 10.00 Stk.
VorgängerAbbildungen
:quality(98)/www.dehn.at/store/f/5496752/HDVORSCHAU/478041.jpg)
:quality(98)/www.dehn.at/store/f/5496752/HDVORSCHAU/478041.jpg)
:quality(98)/www.dehn.at/store/f/5496753/HDVORSCHAU/478041m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496753/HDVORSCHAU/478041m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff Achse | St/tZn |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 3,7 kA |
| Normenbezug | DIN EN 62561-1 |
Art.-Nr. 478049 EFPM M10 12 V4A L245 VP V2A
GTIN 4013364105164, Zolltarifnr.: 85389099, Bruttogewicht: 318.10 g, VPE: 10.00 Stk.
Vorgänger:quality(98)/www.dehn.at/store/f/5496763/HDVORSCHAU/478049.jpg)
:quality(98)/www.dehn.at/store/f/5496763/HDVORSCHAU/478049.jpg)
:quality(98)/www.dehn.at/store/f/5496764/HDVORSCHAU/478041m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496764/HDVORSCHAU/478041m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff Achse | NIRO |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 3,3 kA |
| Normenbezug | DIN EN 62561-1 |

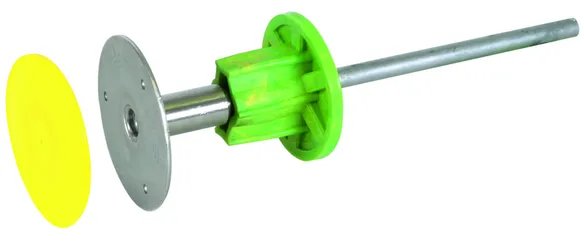

Typ M verpresst mit zusätzlicher Wassersperre
Gegen das weitere Eindringen von Wasser entlang der Achse in die Wand (geprüft mit Druckluft 5 bar nach DIN EN 62561-5 und mit 1 bar Druckwasser). Für WU-Beton (wasserundurchlässiger Beton) geeignet.
1 Produkt

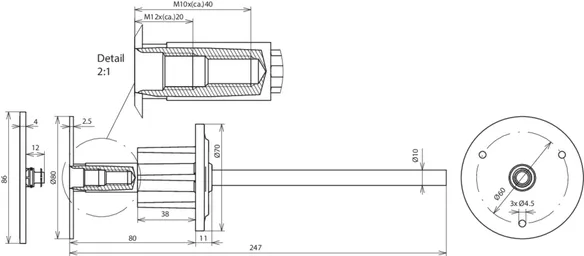

Art.-Nr. 478051 EFPM M10 12 V4A WS L245 VP STTZN
GTIN 4013364124448, Zolltarifnr.: 85389099, Bruttogewicht: 370.00 g, VPE: 1.00 Stk.
Abbildungen
:quality(98)/www.dehn.at/store/f/5496774/HDVORSCHAU/478051.jpg)
:quality(98)/www.dehn.at/store/f/5496774/HDVORSCHAU/478051.jpg)
:quality(98)/www.dehn.at/store/f/5496775/HDVORSCHAU/478051m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496775/HDVORSCHAU/478051m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff Achse | St/tZn |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 3,7 kA |
| Werkstoff Wassersperre | PVC |
| Normenbezug | DIN EN 62561-1 |

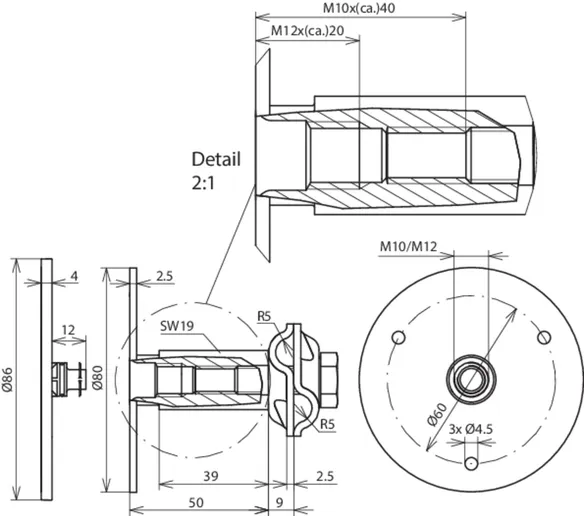

Typ M mit MV-Klemme
Für Rundleiter 8-10 mm, Bauform mit geringem Platzbedarf in der Schalung.
1 Produkt

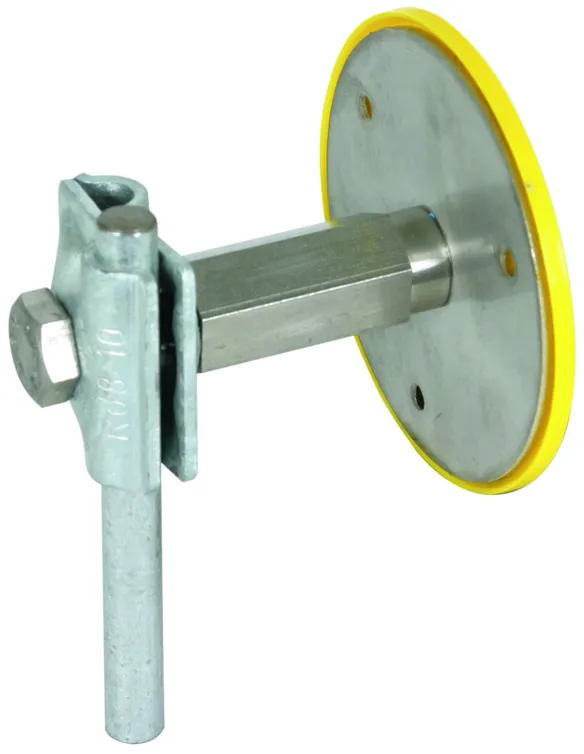

Art.-Nr. 478112 EFPM M10 12 V4A MVK8.10 STTZN
GTIN 4013364118140, Zolltarifnr.: 85389099, Bruttogewicht: 286.40 g, VPE: 10.00 Stk.
Abbildungen
:quality(98)/www.dehn.at/store/f/5496785/HDVORSCHAU/478112.jpg)
:quality(98)/www.dehn.at/store/f/5496785/HDVORSCHAU/478112.jpg)
:quality(98)/www.dehn.at/store/f/5496786/HDVORSCHAU/478112m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496786/HDVORSCHAU/478112m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff MV-Klemme | St/tZn |
| Anschlussplatte Ø | 80 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 9,3 kA |
| Normenbezug | DIN EN 62561-1 |

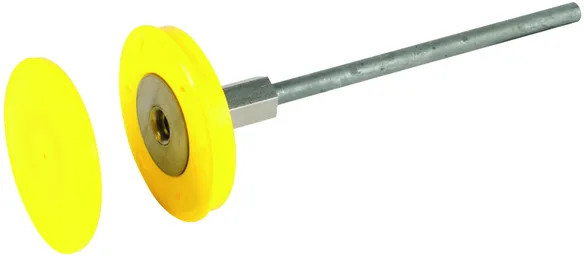

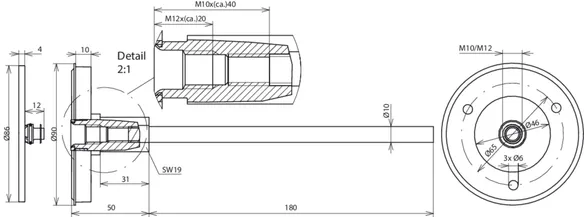

Typ K
Mit Kunststoffring und Anschlussachse (l = 180 mm, Ø10 mm).
1 Produkt
Art.-Nr. 478200 EFPK M10 12 V4A L230 STTZN
GTIN 4013364035652, Zolltarifnr.: 85389099, Bruttogewicht: 278.20 g, VPE: 10.00 Stk.
VorgängerAbbildungen
:quality(98)/www.dehn.at/store/f/5496797/HDVORSCHAU/478200.jpg)
:quality(98)/www.dehn.at/store/f/5496797/HDVORSCHAU/478200.jpg)
:quality(98)/www.dehn.at/store/f/5496798/HDVORSCHAU/478200m_D.jpg)
:quality(98)/www.dehn.at/store/f/5496798/HDVORSCHAU/478200m_D.jpg)
Technische Daten
| Anschlussgewinde | M10 / M12 |
| Werkstoff Platte | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Werkstoff Achse | St/tZn |
| Anschlussplatte Ø | 46 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C ) | 6,5 kA |
| Normenbezug | DIN EN 62561-1 |
