Elementi di connessione per conduttura HVI long

Elemento di connessione per conduttura HVI long

1 Produkt

Art.-Nr. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Zolltarifnr. (EU): 85359000, Bruttogewicht: 193.30 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

Elemento di connessione per conduttura in INOX HVI long
Elementi di connessione per conduttura HVI long per la terminazione
della conduttura HVI long su entrambi i lati,
durante la creazione delle connessioni della conduttura
Ad esempio alla piastra di collegamento sul palo di captazione
o ad altri elementi dell’LPS esterno.
Incl. tubo termorestringente.
Materiale: INOX
Connessione: Perno Ø10 mm, L 50 mm

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 75 V2A
Art.: 819650
o similare.



Technische Daten

Materiale INOX
Connessione Perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm

Artikel 819650 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819650 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set di connessione per conduttura conduttura HVI long plus per posa all’interno del tubo

1 Produkt

Art.-Nr. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Zolltarifnr. (EU): 85359000, Bruttogewicht: 401.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Set di connessione per conduttura conduttura HVI long D 21 mm per posa all’interno del tubo, acciaio inox
Elementi di connessione per collegare la conduttura conduttura HVI long su entrambe le estremità.
Materiale: INOX
Connessione: Perno Ø10 mm, L 50 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF V2A
Art.: 819655
o similare.



Technische Daten

Materiale INOX
Connessione Perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819655 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819655 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementi di connessione isolati per conduttura HVI long

3 Produkte

Art.-Nr. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN 4013364530027, Zolltarifnr. (EU): 85359000, Bruttogewicht: 233.63 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Elemento di connessione isolante per conduttura HVI (lato terra)
Elemento di connessione isolante
per la terminazione della
conduttura HVI sul lato terra,
incl. tubo termorestringente.
per la verifica di isolamento
della conduttura HVI
Materiale: INOX / materiale plastico
Connessione: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Fabbricato: DEHN
Tipo: AE ISO BO10 KF HVI 75 V2A
Art.: 819173
o similare.



Technische Daten

Materiale INOX / materiale plastico
Connessione Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Artikel 819173 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819173 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819174 AE ISO RIV KF HVI 75 V2A

GTIN 4013364530034, Zolltarifnr. (EU): 85359000, Bruttogewicht: 231.90 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Elemento di connessione isolante per la conduttura HVI (posa all’interno del tubo)
Elemento di connessione isolante
per la terminazione della
conduttura HVI in caso di posa all’interno del tubo,
incl. tubo termorestringente.
per la verifica di isolamento
della conduttura HVI
Materiale: INOX / materiale plastico
Connessione: speciale testa a fungo

Fabbricato: DEHN
Tipo: AE ISO RIV KF HVI 75 V2A
Art.: 819174
o similare.



Technische Daten

Materiale INOX / materiale plastico
Connessione speciale testa a fungo

Artikel 819174 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819174 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819175 AE ISO RAV KF HVI 75 V2A

GTIN 4013364530041, Zolltarifnr. (EU): 85359000, Bruttogewicht: 233.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Elemento di connessione isolante per conduttura HVI (posa all’esterno del tubo)
Elemento di connessione isolante
per la terminazione della
conduttura HVI in caso di posa all’esterno del tubo,
incl. tubo termorestringente.
per la verifica di isolamento
della conduttura HVI
Materiale: INOX / materiale plastico
Connessione: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Fabbricato: DEHN
Tipo: AE ISO RAV KF HVI 75 V2A
Art.: 819175
o similare.



Technische Daten

Materiale INOX / materiale plastico
Connessione Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Artikel 819175 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819175 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elemento di connessione PA per conduttura HVI long

Per la riduzione del campo elettrico della conduttura HVI long in prossimità del terminale.
Superficie di contatto a fessura speciale per il contatto elettrico del rivestimento semiconduttore.

1 Produkt

Art.-Nr. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 410229.stp

      Sie müssen angemeldet sein um 410229.stp herunterzuladen.

      Login
    • 410229.igs

      Sie müssen angemeldet sein um 410229.igs herunterzuladen.

      Login
    • 410229.jt

      Sie müssen angemeldet sein um 410229.jt herunterzuladen.

      Login
    • 410229.dwg

      Sie müssen angemeldet sein um 410229.dwg herunterzuladen.

      Login
    • 410229m_D.dxf

      Sie müssen angemeldet sein um 410229m_D.dxf herunterzuladen.

      Login
Elemento di connessione PA per conduttura HVI long INOX
Elemento di connessione PA per conduttura HVI long per la riduzione
del campo elettrico della conduttura HVI long in prossimità del terminale
Superficie di contatto a fessura speciale
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 20 mm
Connessione foro Ø: 11 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 20 23 AB11 V2A
Art.: 410229
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio Ø 20 mm
Connessione foro Ø 11 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Morsetto punto di misurazione

Punti di misurazione per HVI check.

1 Produkt

Art.-Nr. 819649 MPK 18 V2A

GTIN 4013364512498, Zolltarifnr. (EU): 85389099, Bruttogewicht: 41.80 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819649.stp

      Sie müssen angemeldet sein um 819649.stp herunterzuladen.

      Login
    • 819649.igs

      Sie müssen angemeldet sein um 819649.igs herunterzuladen.

      Login
    • 819649.jt

      Sie müssen angemeldet sein um 819649.jt herunterzuladen.

      Login
    • 819649.dwg

      Sie müssen angemeldet sein um 819649.dwg herunterzuladen.

      Login
    • 819649m_D.dxf

      Sie müssen angemeldet sein um 819649m_D.dxf herunterzuladen.

      Login
Morsetto punto di misurazione per la verifica dell’isolamento
Morsetto punto di misurazione per
l’installazione permanente
per il collegamento di un
apparato di misurazione in caso di
verifica dell’isolamento di
condutture HVI light plus
e condutture HVI
Materiale: INOX
Campo di serraggio Ø: 18-20 mm

Fabbricato: DEHN
Tipo: MPK 18 V2A
Art.: 819649
o similare.



Technische Daten

Materiale INOX
Campo di serraggio Ø 18-20 mm

Artikel 819649 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819649 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Set di fissaggio per conduttura HVI long nero / grigio

Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo fessurate (Ø 20 mm) per la connessione terminale (comprese due fascette con semigusci di supporto in materiale plastico).

1 Produkt

Art.-Nr. 819294 BFS D61 4X20

GTIN 4013364152571, Zolltarifnr. (EU): 85389099, Bruttogewicht: 780.80 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819294.stp

      Sie müssen angemeldet sein um 819294.stp herunterzuladen.

      Login
    • 819294.igs

      Sie müssen angemeldet sein um 819294.igs herunterzuladen.

      Login
    • 819294.jt

      Sie müssen angemeldet sein um 819294.jt herunterzuladen.

      Login
    • 819294.dwg

      Sie müssen angemeldet sein um 819294.dwg herunterzuladen.

      Login
    • 819294m_D.dxf

      Sie müssen angemeldet sein um 819294m_D.dxf herunterzuladen.

      Login

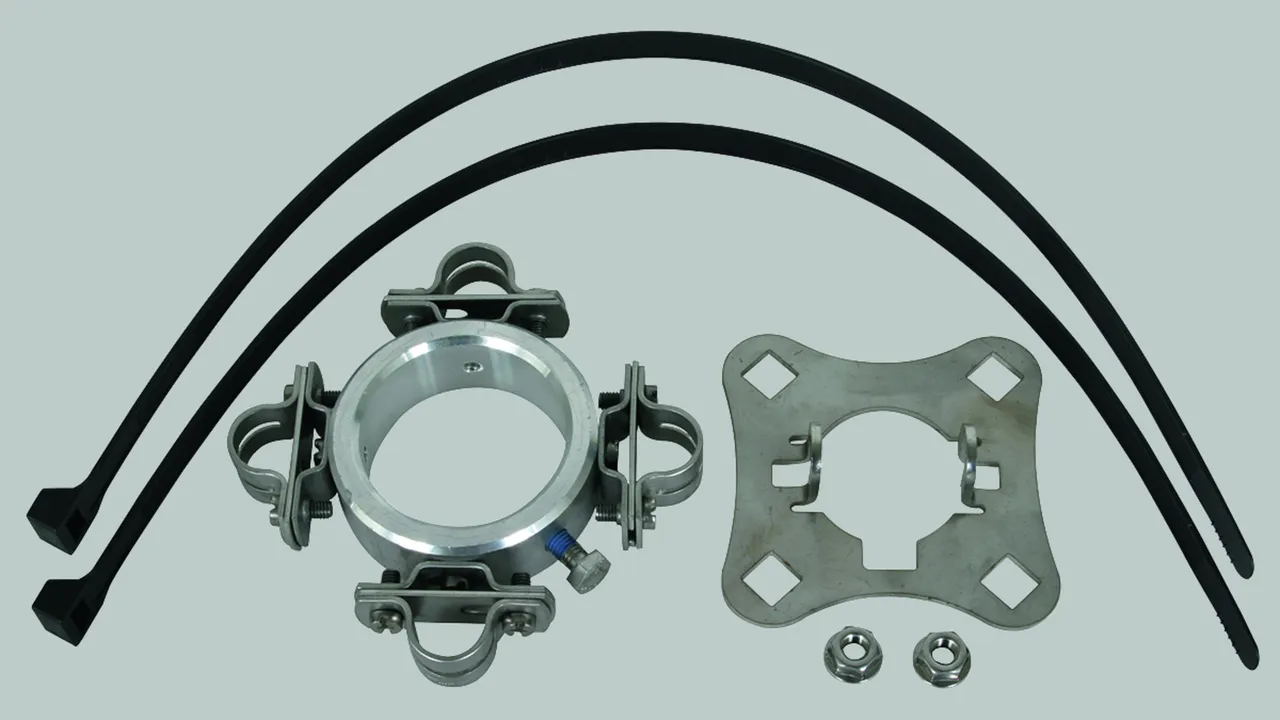

Set di fissaggio per la conduttura HVI long
Set di fissaggio per il montaggio della conduttura HVI long
sui tubi portanti composto da piastra di connessione
(4 passaggi, compresi due dadi zigrinati) e anello di fissaggio
con quattro staffe portafilo a fessura (D 20 mm)
per il terminale (comprese due fascette nella confezione)
Materiale: INOX / Al
Campo di serraggio piastra di connessione: foro quadro 13 mm
Altezza staffa portafilo: 4 x 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS D61 4X20
Art.: 819294
o similare.

Zertifikate



Technische Daten

Materiale INOX / Al
Campo di serraggio piastra di connessione foro quadro 13 mm
Altezza staffa portafilo 4 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819294 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819294 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Piasta di connessione

Piastra di connessione (4 passaggi, compresi due dadi zigrinati) per il montaggio della conduttura HVI long sul tubo portante Ø50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).

1 Produkt

Art.-Nr. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Zolltarifnr. (EU): 85389099, Bruttogewicht: 176.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819288.stp

      Sie müssen angemeldet sein um 819288.stp herunterzuladen.

      Login
    • 819288.igs

      Sie müssen angemeldet sein um 819288.igs herunterzuladen.

      Login
    • 819288.jt

      Sie müssen angemeldet sein um 819288.jt herunterzuladen.

      Login
    • 819288.dwg

      Sie müssen angemeldet sein um 819288.dwg herunterzuladen.

      Login
    • 819288m_D.dxf

      Sie müssen angemeldet sein um 819288m_D.dxf herunterzuladen.

      Login
Piasta di connessione INOX
Piastra di connessione (4 passaggi, compresi due dadi zigrinati)
per il montaggio della conduttura HVI long sul
tubo portante D 50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).
Materiale: INOX
Campo di serraggio piastra di connessione: foro quadro 13
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D50 4AE HVI V2A
Art.: 819288
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio piastra di connessione foro quadro 13
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819288 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819288 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Guaina fonoassorbente per tubo portante

1 Produkt

Art.-Nr. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Zolltarifnr. (EU): 85389099, Bruttogewicht: 109.60 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Manicotto per tubo portante per la riduzione del rumore
per conduttura HVI long a posa interna
Ø20 mm e Ø23 mm nel tubo portante.
Materiale: Materiale plastico
Utilizzabile per: HVI long nera e HVI long grigia
Diametro Ø conduttura: 20 / 23 mm

Fabbricato: DEHN
Tipo: SCHIRM HVI SCH RED
Art.: 819235
o similare.

Zertifikate



Technische Daten

Materiale Materiale plastico
Utilizzabile per HVI long nera e HVI long grigia
Diametro Ø conduttura 20 / 23 mm

Artikel 819235 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819235 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
