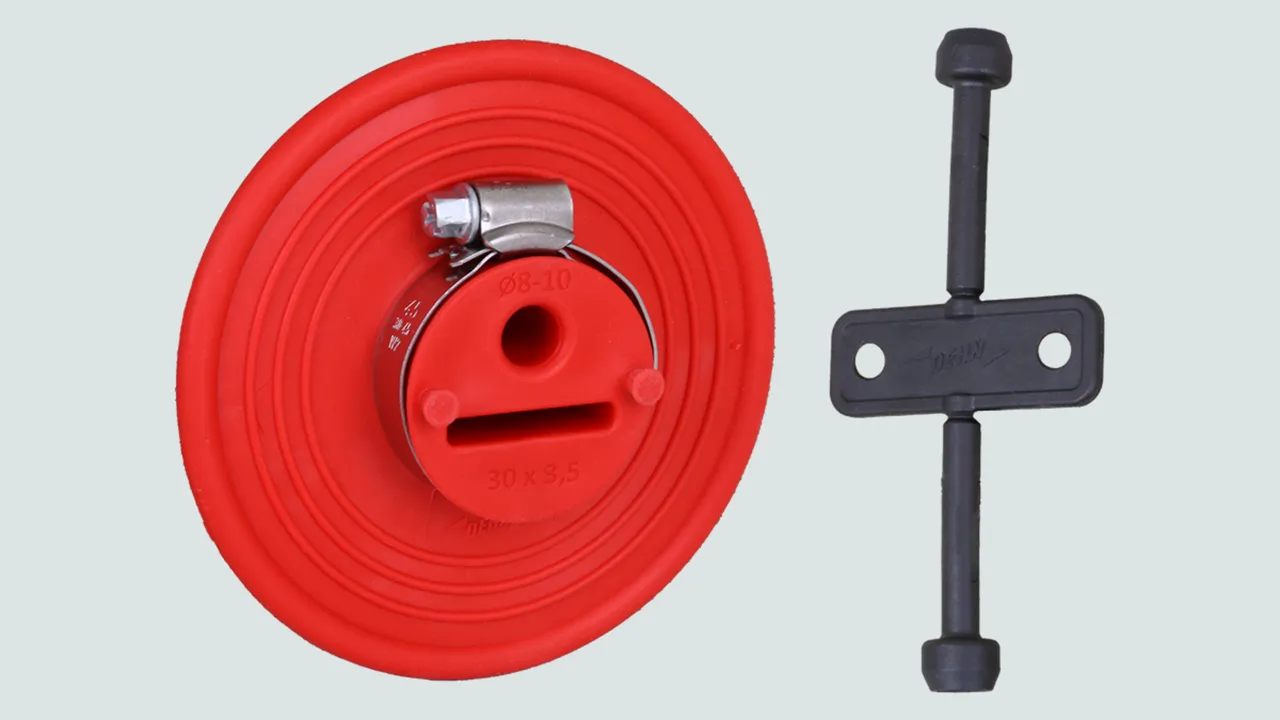

Manicotto di tenuta per conduttori a sezione tonda e piatta

Manicotto a tenuta stagna con acqua in pressione per conduttori a sezione tonda (Ø 8-10 mm) e piatta (30 x 3,5 mm) in piastre di fondazione / pareti impermeabili (ad es. vasca bianca).

Con chiave a controllo di coppia per stringere facilmente le due fascette di serraggio in acciaio inossidabile.

Verificato MPA fino a 5,0 bar, resistente al gas metano, a prova di radon (secondo le istruzioni MB 101 del FHRK).

Direttiva impermeabilizzazione: Classe di sollecitazione 1 + 2.

Per conduttori tondi e piatti

1 Produkt

Art.-Nr. 478597 DM RD8.10 FL30X3.5 D114MM TPE

GTIN 4013364523029, Zolltarifnr. (EU): 40169300, Bruttogewicht: 182.50 g, VPE: 12.00 pz.

Vorgänger

Abbildungen

Weitere Information

Manicotto a tenuta stagna con acqua in pressione per conduttori a sezione tonda (Ø 8-10 mm) e piatta (30 x 3,5 mm)
Con chiave a controllo di coppia
per stringere facilmente
le due fascette di serraggio in acciaio inossidabile
Manicotto di tenuta per passanti
in piastre di fondazione /
pareti a tenuta stagna
(ad es. vasca bianca).

Materiale del manicotto di tenuta: Elastomero termoplastico (TPE)
Materiale della chiave con controllo di coppia: Poliamide (PA - riciclato)
Materiale nastro per fascette: INOX
Diametro del manicotto di tenuta: 114 mm
Passante / impermeabilizzazione Td: 8-10 mm
Passante / impermeabilizzazione Pt: 30 x 3,5 mm
Prova con aqua in pressione: MPA verificato fino a 5 bar
Direttiva impermeabilizzazione: Classe di sollecitazione 1+2
Resistenze: Resistente al gas metano
Radon: A prova di radon (secondo le istruzioni MB 101 del FHRK)
Momento di rottura Chiave con controllo di coppia: 3,5 Nm

Fabbricato: DEHN
Tipo: DM RD8.10 FL30X3.5 D114MM TPE
Art.: 478597
o similare.

Zertifikate



Technische Daten

Materiale del manicotto di tenuta Elastomero termoplastico (TPE)
Materiale nastro per fascette INOX
Diametro del manicotto di tenuta 114 mm
Passante / impermeabilizzazione Td 8-10 mm
Passante / impermeabilizzazione Pt 30 x 3,5 mm

Artikel 478597 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478597 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per conduttori piatti

1 Produkt

Art.-Nr. 478599 DM AF FL30X3.5 D120MM TPE

GTIN 4013364158023, Zolltarifnr. (EU): 40169300, Bruttogewicht: 170.00 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 478599.stp

      Sie müssen angemeldet sein um 478599.stp herunterzuladen.

      Login
    • 478599.igs

      Sie müssen angemeldet sein um 478599.igs herunterzuladen.

      Login
    • 478599.jt

      Sie müssen angemeldet sein um 478599.jt herunterzuladen.

      Login
    • 478599.dwg

      Sie müssen angemeldet sein um 478599.dwg herunterzuladen.

      Login
    • 478599m_D.dxf

      Sie müssen angemeldet sein um 478599m_D.dxf herunterzuladen.

      Login
Guarnizione per linguetta di connessione per conduttori piatti
Guarnizione per passanti per piaste di fondazione / pareti a tenuta stagna (ad es. "vasca bianca").
Esecuzione a tenuta stagna con acqua in pressione per il trasferimento su conduttori tondi / piatti con nastri per fascette in acciaio inox
Con prova d'acqua in pressione fino a 1 bar che è rappresentata da una situazione di montaggio fino a una profondità di 10 m nell'acqua ferma. Provata inoltre con aria compressa di 5 bar secondo CEI EN 62561-5
Materiale del manicotto di tenuta: termoplastico elastomero
Materiale nastro per fascette: INOX
Diametro del manicotto di tenuta: 119 mm
Prova con aqua in pressione: 1 bar
Riferimento norma: CEI EN 62561-5

Fabbricato: DEHN
Tipo: DM AF FL30X3.5 D120MM TPE
Art.: 478599
o similare.

Zertifikate



Technische Daten

Materiale del manicotto di tenuta termoplastico elastomero
Materiale nastro per fascette INOX
Diametro del manicotto di tenuta 119 mm

Artikel 478599 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 478599 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
