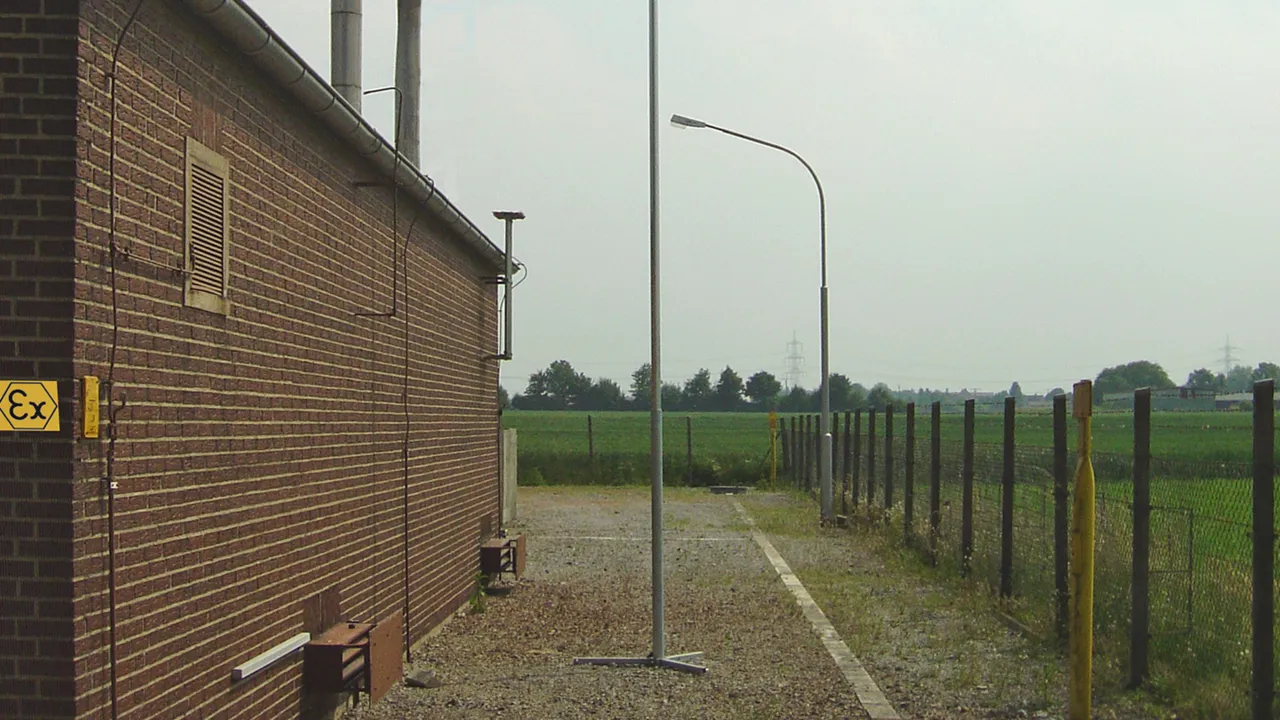

Palo di captazione per la protezione da fulminazione diretta di impianti particolari, come ad es. impianti di biogas, impianti fotovoltaici a terra, ecc.
I pali vengono innalzati installandoli nella fondazione a vite.
Non sono necessari lavori né di scavo né di realizzazione di fondazioni.
La fondazione a vite va semplicemente avvitata nel terreno senza particolari lavori preparatori e va poi ulteriormente fissata con dispersori di profondità.

Per l’ulteriore fissaggio sono necessari 3 dispersori di profondità Ø 20 mm lunghi 1500 mm (art. n. 620 151) per ciascuna fondazione a vite. Questi ultimi sono da ordinare separatamente.

I pali di captazione sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Questi calcoli sono basati su una pressione del terreno di 0,02 kN/cm² (ad es. terreno argilloso, sabbioso, ghiaioso a media densità).

Componenti:
– palo di captazione in Fe/tZn e Al rastremato, Ø70 / 60 / 40 mm
– asta di captazione in Al Ø 22/16/10 mm lunghezza 2500 mm o INOX Ø 10 mm lunghezza 1000 mm
– fondazione a vite Fe/tZn, lunghezza 800 mm con montanti lunghi 530 mm e viti di bloccaggio M10 con controdado
– bandiera di messa a terra con foro Ø 11 mm

Vantaggi:
– facile messa in opera grazie alla struttura rastremata in Fe/tZn e alluminio
– in caso di necessità, il palo di captazione può essere facilmente estratto dalla fondazione a vite e appoggiato sul terreno
