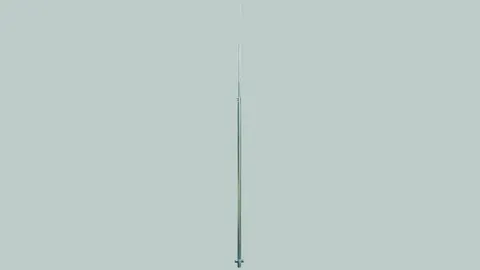

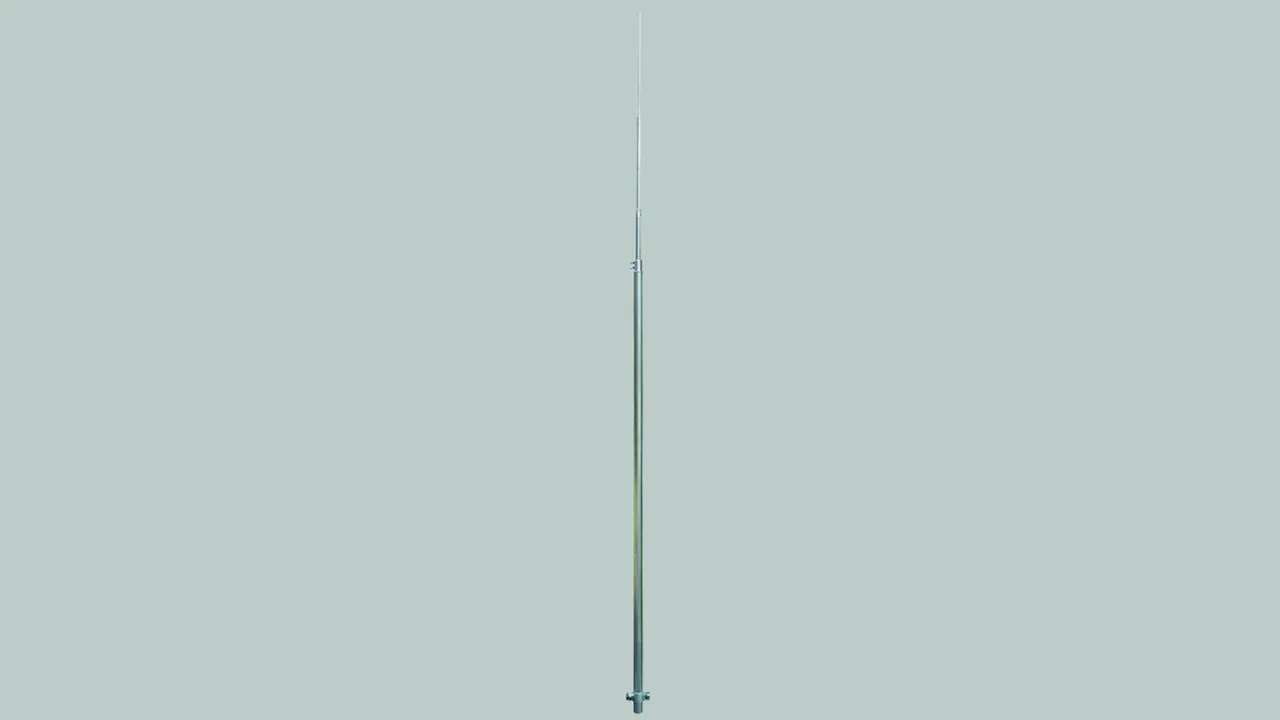

Asta di captazione D40
Per il fissaggio p.es. su pareti oppure altre costruzioni.
Le aste di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Componenti:
– asta di captazione 2000 mm o asta di captazione tubulare 2500 mm
– tubo Ø 40 x 5 mm attacco Ø 22 / 16 mm
– collegamento a terra INOX con connettore KS in acciaio INOX per Td 6-10 mm [portata di corrente di fulmine 100 kA (10/350 µs)]
Il fissaggio avviene p.es. ad una parete tramite l’Art. 105 140 ed a tubi tramite l’Art. 105 354.
Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.
Le aste di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Componenti:
– asta di captazione 2000 mm o asta di captazione tubulare 2500 mm
– tubo Ø 40 x 5 mm attacco Ø 22 / 16 mm
– collegamento a terra INOX con connettore KS in acciaio INOX per Td 6-10 mm [portata di corrente di fulmine 100 kA (10/350 µs)]
Il fissaggio avviene p.es. ad una parete tramite l’Art. 105 140 ed a tubi tramite l’Art. 105 354.
Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.
Esecuzione Al
Art.-N. 105170
FS D40 16 10 4000 KSV AL
Articolo
Esecuzione Al
Art.-N. 105175
FS D40 22 16 10 4500 KSV AL
Articolo
Esecuzione Al
Art.-N. 105171
FS D40 16 10 5000 KSV AL
Articolo
Esecuzione Al
Art.-N. 105176
FS D40 22 16 10 5500 KSV AL
Articolo
Esecuzione Al
Art.-N. 105172
FS D40 16 10 6000 KSV AL
Articolo
Esecuzione Al
Art.-N. 105177
FS D40 22 16 10 6500 KSV AL
Articolo
Esecuzione Al
Art.-N. 105173
FS D40 16 10 7000 KSV AL
Articolo
Esecuzione Al
Art.-N. 105178
FS D40 22 16 10 7500 KSV AL
Articolo
Esecuzione Al
Art.-N. 105174
FS D40 16 10 8000 KSV AL
Articolo
Esecuzione Al
Art.-N. 105179
FS D40 22 16 10 8500 KSV AL
Articolo
Esecuzione Al
Art.-N. 105260
FS D40 16 10 4000 AL
Articolo
Esecuzione Al
Asta di captazione per la protezione di sovrastrutture su tetti.
Art.-N. 105261
FS D40 22 16 10 4500 AL
Articolo
Esecuzione Al
Asta di captazione per la protezione di sovrastrutture su tetti.
Art.-N. 105262
FS D40 16 10 5000 AL
Articolo
Esecuzione Al
Asta di captazione per la protezione di sovrastrutture su tetti.
Art.-N. 105263
FS D40 22 16 10 5500 AL
Articolo
Esecuzione INOX
Art.-N. 105190
FS D40 16 10 4000 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105195
FS D40 22 16 10 4500 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105191
FS D40 16 10 5000 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105196
FS D40 22 16 10 5500 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105192
FS D40 16 10 6000 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105197
FS D40 22 16 10 6500 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105193
FS D40 16 10 7000 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105198
FS D40 22 16 10 7500 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105194
FS D40 16 10 8000 KSV V2A
Articolo
Esecuzione INOX
Art.-N. 105199
FS D40 22 16 10 8500 KSV V2A
Articolo
