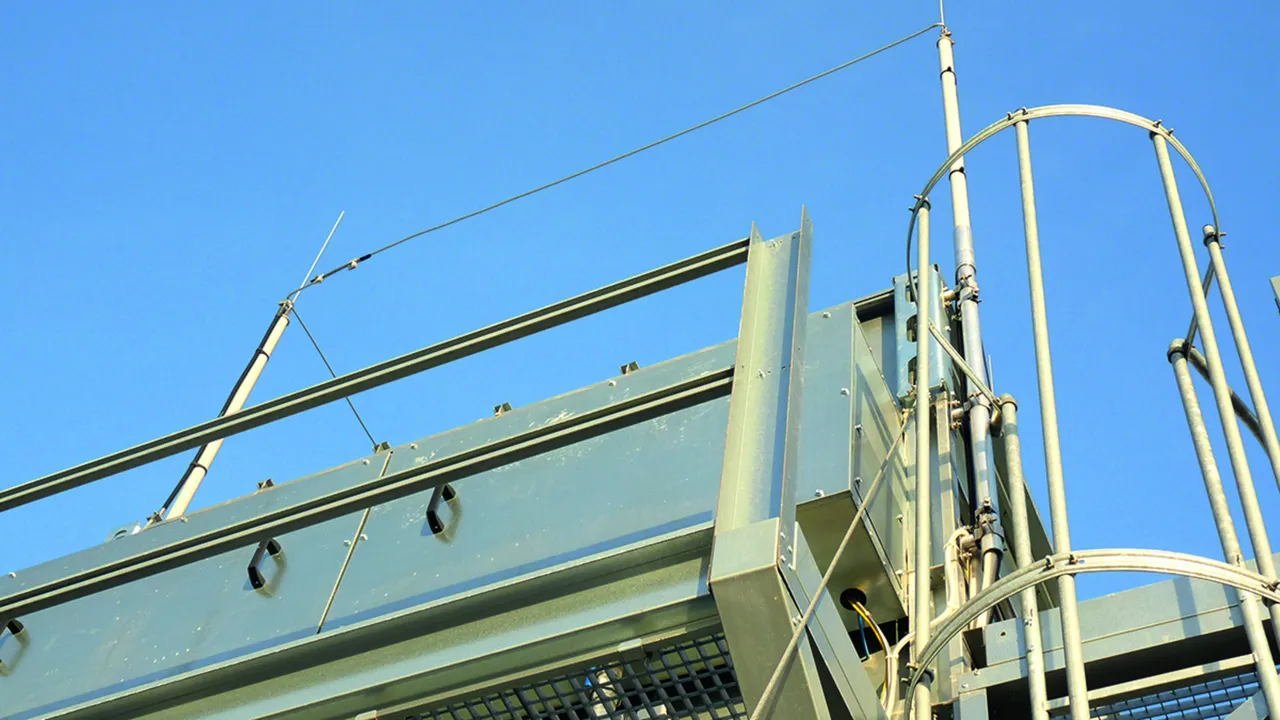

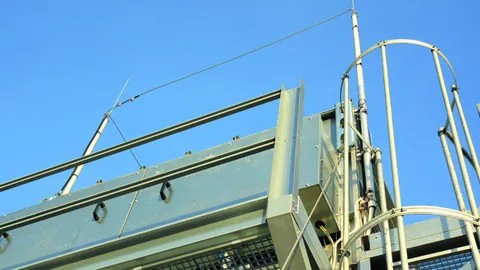

Tubo portante con conduttura HVI

Conduttura isolata resistente all'alta tensione per il rispetto della distanza di sicurezza verso corpi metallici secondo la norma CEI EN 62305-3 (CEI 81-10/3).
Utilizzabile fino a una distanza di sicurezza equivalente di s ≤ 75 cm (in aria) oppure s ≤ 150 cm (muratura).

Posa non visibile della conduttura HVI all’interno del tubo portante, con minima superficie esposta al vento.

Ordine minimo 6 oppure 8 m, indicare la lunghezza desiderata nell'ordine.
Vista la produzione riferita ad ogni singolo ordine (confezionamento della lunghezza del conduttore), il materiale non può essere reso.

Indicare la lunghezza del conduttore al momento dell'ordine (multipli di 0,5 m).

Conduttura HVI nel tubo portante con punta di captazione

Con terminale interno e punta di captazione in INOX Ø10 mm, lunghezza 1000 mm.

2 Produkte

Art.-Nr. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364260511, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.70 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819326.stp

      Sie müssen angemeldet sein um 819326.stp herunterzuladen.

      Login
    • 819326.igs

      Sie müssen angemeldet sein um 819326.igs herunterzuladen.

      Login
    • 819326.jt

      Sie müssen angemeldet sein um 819326.jt herunterzuladen.

      Login
    • 819326.dwg

      Sie müssen angemeldet sein um 819326.dwg herunterzuladen.

      Login
    • 819326_336m_D.dxf

      Sie müssen angemeldet sein um 819326_336m_D.dxf herunterzuladen.

      Login
Conduttura HVI in tubo portante, con punta di captazione nera
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 237 km/h.
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 20 mm
Colore conduttura: nero ●
Materiale conduttore: Cu
Ordine minimo : 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI all’interno) 237 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 1 HVI all’esterno) 227 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 4 HVI all’esterno) 200 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
Art.: 819326
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 20 mm
Colore conduttura nero ●
Materiale conduttore Cu
Ordine minimo 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete) 3500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819326 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819326 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364241237, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.90 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

Conduttura HVI in tubo portante, con punta di captazione grigia
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 237 km/h.
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 23 mm
Colore conduttura: grigio ●
Materiale conduttore: Cu
Ordine minimo : 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI grigia all’interno) 237 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 1 HVI grigia all’esterno) 225 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 3500 mm, 4 HVI grigie all’esterno) 194 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 23 L6M SR3200 IP FSP1000 GFK AL
Art.: 819336
o similare.

Zertifikate



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 23 mm
Colore conduttura grigio ●
Materiale conduttore Cu
Ordine minimo 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete) 3500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819336 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819336 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conduttura HVI nel tubo portante con asta di captazione

Con terminale interno e asta di captazione in Al Ø 22 /16 / 10 mm, lunghezza 2500 mm.

4 Produkte

Art.-Nr. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364260504, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.10 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819328.stp

      Sie müssen angemeldet sein um 819328.stp herunterzuladen.

      Login
    • 819328.igs

      Sie müssen angemeldet sein um 819328.igs herunterzuladen.

      Login
    • 819328.jt

      Sie müssen angemeldet sein um 819328.jt herunterzuladen.

      Login
    • 819328.dwg

      Sie müssen angemeldet sein um 819328.dwg herunterzuladen.

      Login
    • 819328_338m_D.dxf

      Sie müssen angemeldet sein um 819328_338m_D.dxf herunterzuladen.

      Login
Conduttura HVI in tubo portante con asta di captazione nera
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 189 km/h.
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 20 mm
Colore conduttura: nero ●
Materiale conduttore: Cu
Ordine minimo : 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI all’interno) 189 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 1 HVI all’esterno) 176 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 4 HVI all’esterno) 156 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
Art.: 819328
o similare.

Zertifikate



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 20 mm
Colore conduttura nero ●
Materiale conduttore Cu
Ordine minimo 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete) 5000 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364241244, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.30 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

Conduttura HVI in tubo portante, con asta di captazione grigia
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 189 km/h.
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 23 mm
Colore conduttura: grigio ●
Materiale conduttore: Cu
Ordine minimo : 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI grigia all’interno) 189 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 1 HVI grigia all’esterno) 173 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5000 mm, 4 HVI grigie all’esterno) 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 23 L6M SR3200 IP RFS2500 GFK AL
Art.: 819338
o similare.

Zertifikate



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 23 mm
Colore conduttura grigio ●
Materiale conduttore Cu
Ordine minimo 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete) 5000 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819338 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819338 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364260474, Zolltarifnr. (EU): 85389099, Bruttogewicht: 11.60 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante con asta di captazione nera
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 184 km/h.
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø conduttura: 20 mm
Colore conduttura: nero ●
Materiale conduttore: Cu
Ordine minimo : 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI all’interno) 184 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 1 HVI all’esterno) 151 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 4 HVI all’esterno) 139 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
Art.: 819426
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 20 mm
Colore conduttura nero ●
Materiale conduttore Cu
Ordine minimo 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete) 5500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819426 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819426 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364241251, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.80 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante, con asta di captazione grigia
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI sono dimensionati secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 184 km/h.
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø conduttura: 23 mm
Colore conduttura: grigio ●
Materiale conduttore: Cu
Ordine minimo : 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI grigia all’interno) 184 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 1 HVI grigia all’esterno) 149 km/h
Velocità max delle raffiche di vento : (max lunghezza libera 5500 mm, 4 HVI grigie all’esterno) 137 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 23 L6M SR4700 IP RFS2500 GFK AL
Art.: 819438
o similare.

Zertifikate



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 23 mm
Colore conduttura grigio ●
Materiale conduttore Cu
Ordine minimo 6 m
Max. lunghezza libera con punta di captazione (montaggio a parete) 5500 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819438 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819438 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conduttura HVI nel tubo portante (uscita laterale) con punta di captazione e tripode piccolo

Con terminale interno e punta di captazione in acciaio inox Ø10 mm, lunghezza 1000 mm.
Con tripode (Art. 107 390).

2 Produkte

Art.-Nr. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364260498, Zolltarifnr. (EU): 85389099, Bruttogewicht: 19.10 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante con punta/asta di captazione nera
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI e tripode
sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Con tripode (art. n. 107 390).
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 20 mm
Colore conduttura: nero ●
Materiale conduttore: Cu
Raggio supporto: 680 mm
Ingombro supporto: 1175 x 1020 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
Art.: 819371
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 20 mm
Colore conduttura nero ●
Materiale conduttore Cu
Raggio supporto 680 mm
Ingombro supporto 1175 x 1020 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819371 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819371 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364241954, Zolltarifnr. (EU): 85389099, Bruttogewicht: 21.30 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante con punta/asta di captazione grigia
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI e tripode sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Con tripode (art. n. 107 390).
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 23 mm
Colore conduttura: grigio ●
Materiale conduttore: Cu
Raggio supporto: 680 mm
Ingombro supporto: 1175 x 1020 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
Art.: 819381
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 23 mm
Colore conduttura grigio ●
Materiale conduttore Cu
Raggio supporto 680 mm
Ingombro supporto 1175 x 1020 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819381 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819381 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conduttura HVI nel tubo portante (uscita laterale) con asta di captazione e tripode piccolo

Con terminale interno e asta di captazione in Al Ø 22 /16 / 10 mm, lunghezza 2500 mm.
Con tripode (art. n. 107 390).

2 Produkte

Art.-Nr. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364260481, Zolltarifnr. (EU): 85389099, Bruttogewicht: 20.10 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante con asta/punta di captazione nera
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI e tripode
sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm.
Con tripode (art. n. 107 390)
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 20 mm
Colore conduttura: nero ●
Materiale conduttore: Cu
Raggio supporto: 680 mm
Ingombro supporto: 1175 x 1020 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
Art.: 819373
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 20 mm
Colore conduttura nero ●
Materiale conduttore Cu
Raggio supporto 680 mm
Ingombro supporto 1175 x 1020 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819373 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819373 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364241961, Zolltarifnr. (EU): 85389099, Bruttogewicht: 22.30 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante con punta/asta di captazione grigia
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI e tripode sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm.
Con tripode (art. n. 105 790)
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 3200 mm
Lunghezza di trasporto: 3200 mm
Diametro Ø conduttura: 23 mm
Colore conduttura: grigio ●
Materiale conduttore: Cu
Raggio supporto: 680 mm
Ingombro supporto: 1175 x 1020 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
Art.: 819383
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 3200 mm
Lunghezza di trasporto 3200 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 23 mm
Colore conduttura grigio ●
Materiale conduttore Cu
Raggio supporto 680 mm
Ingombro supporto 1175 x 1020 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819383 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819383 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conduttura HVI nel tubo portante (uscita laterale) con asta di captazione e tripode grande

Con terminale interno e asta di captazione in Al Ø 22 /16 / 10 mm, lunghezza 2500 mm.
Con tripode (art. n. 107 391)

2 Produkte

Art.-Nr. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364260450, Zolltarifnr. (EU): 85389099, Bruttogewicht: 37.80 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante, con asta di captazione e tripode grande
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI e tripode
sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm.
Con tripode (art. n. 107 391)
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø conduttura: 20 mm
Colore conduttura: nero ●
Materiale conduttore: Cu
Raggio supporto: 1330 mm
Ingombro supporto: 2300 x 1995 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
Art.: 819473
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 20 mm
Colore conduttura nero ●
Materiale conduttore Cu
Raggio supporto 1330 mm
Ingombro supporto 2300 x 1995 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819473 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819473 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364241978, Zolltarifnr. (EU): 85389099, Bruttogewicht: 40.00 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Conduttura HVI in tubo portante, con asta di captazione e tripode grande
Conduttura HVI in tubo portante,
calata isolata resistente all’alta tensione,
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 75 cm (in aria)
o s =< 150 cm (muratura).
I tubi portanti con conduttura HVI e tripode
sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI posata nel tubo portante, con apposito
terminale situato internamente e asta di captazione Ø 22/16/10 mm, lunghezza 2500 mm.
Con tripode (art. n. 107 391)
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante : 4700 mm
Lunghezza di trasporto: 4700 mm
Diametro Ø conduttura: 23 mm
Colore conduttura: grigio ●
Materiale conduttore: Cu
Raggio supporto: 1330 mm
Ingombro supporto: 2300 x 1995 mm
Ordine minimo : 6 m
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
Art.: 819483
o similare.



Technische Daten

Materiale tubo portante PRFV / Al
Lunghezza tubo portante 4700 mm
Lunghezza di trasporto 4700 mm
Diametro Ø esterno 50 mm
Diametro Ø conduttura 23 mm
Colore conduttura grigio ●
Materiale conduttore Cu
Raggio supporto 1330 mm
Ingombro supporto 2300 x 1995 mm
Ordine minimo 6 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819483 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819483 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
