Verdrahtungszubehör DK

  • Ermöglicht den Wechsel der Verdrahtungsebene

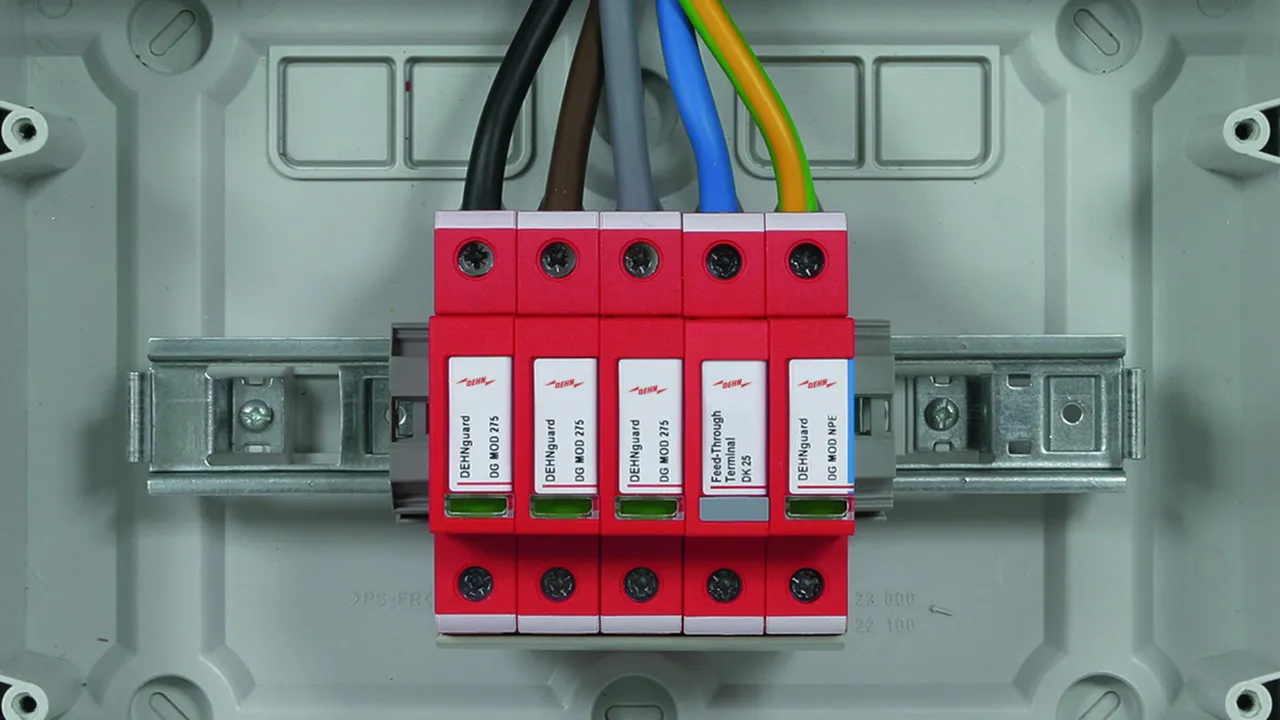

  • Unterstützt eine blitzstromgerechte Installation von Ableiter-Kombinationen

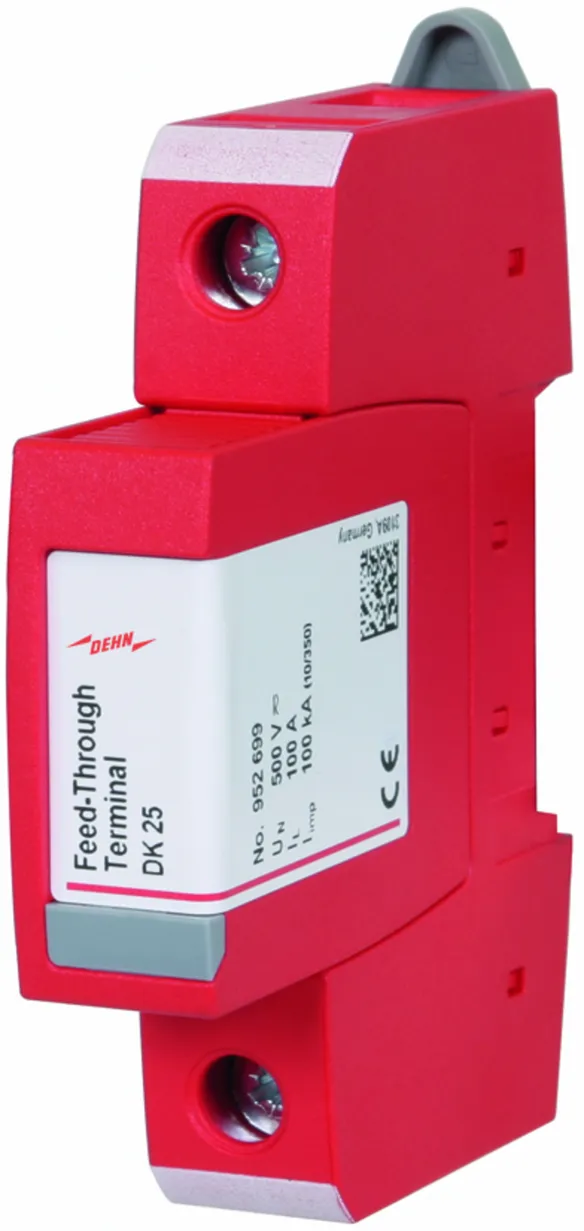

Durchgangsklemme DK 25

Durchgangsklemme zur Kammschienenverdrahtung.

1 Produkt

Art.-Nr. 952699 DK 25

GTIN 4013364127906, Zolltarifnr. (EU): 85369095, Bruttogewicht: 113.70 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 952070.stp

      Sie müssen angemeldet sein um 952070.stp herunterzuladen.

      Login
    • 952070.igs

      Sie müssen angemeldet sein um 952070.igs herunterzuladen.

      Login
    • 952070.jt

      Sie müssen angemeldet sein um 952070.jt herunterzuladen.

      Login
    • 952070.dwg

      Sie müssen angemeldet sein um 952070.dwg herunterzuladen.

      Login
    • 952070m_E.dxf

      Sie müssen angemeldet sein um 952070m_E.dxf herunterzuladen.

      Login
    • DEHN.952699.wspak

      Sie müssen angemeldet sein um DEHN.952699.wspak herunterzuladen.

      Login
    • DEHN.952699.edz

      Sie müssen angemeldet sein um DEHN.952699.edz herunterzuladen.

      Login
Durchgangsklemme zur Kammschienenverdrahtung DK 25
Durchgangsklemme zum Wechseln der Verdrahtungsebene
Reiheneinbaugerät Multifunktions-Anschlussklemmen zum
gleichzeitigen Anschluss von Drähten und Kammschienen
blitz-stoßstromgeprüft
Blitzstoßstrom: 100 kA (10/350)
Nennspannung: 500 V ac
Klemmbereich: max. 25 mm2

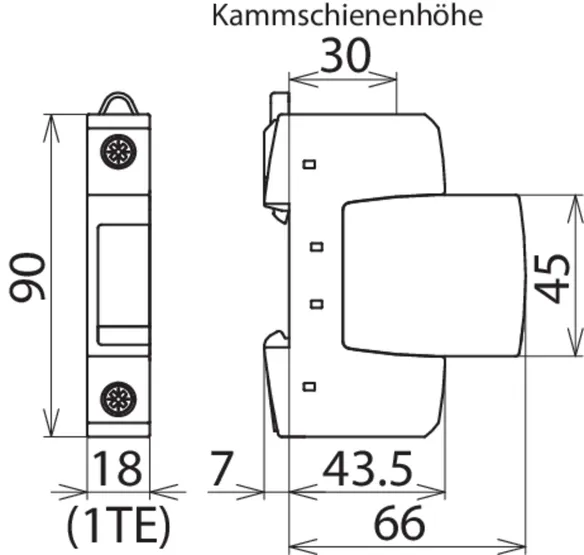

Einbaumaße: 1 TE, DIN 43880

Fabrikat: DEHN
Typ: DK 25
Art.-Nr.: 952699
oder gleichwertig.

Zertifikate



Technische Daten

Nennspannung AC/DC (UN ) 500 V
Nennlaststrom AC (IL ) 100 A
Blitzstoßstrom (10/350 µs) 100 kA
Anschlussquerschnitt (min.) 1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.) 25 mm2 mehr- / 16 mm2 feindrähtig
