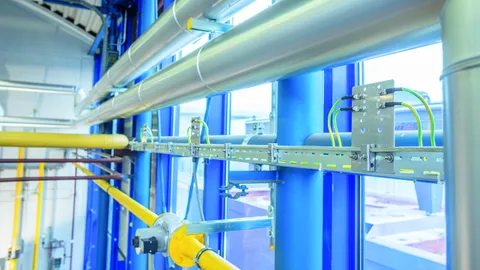

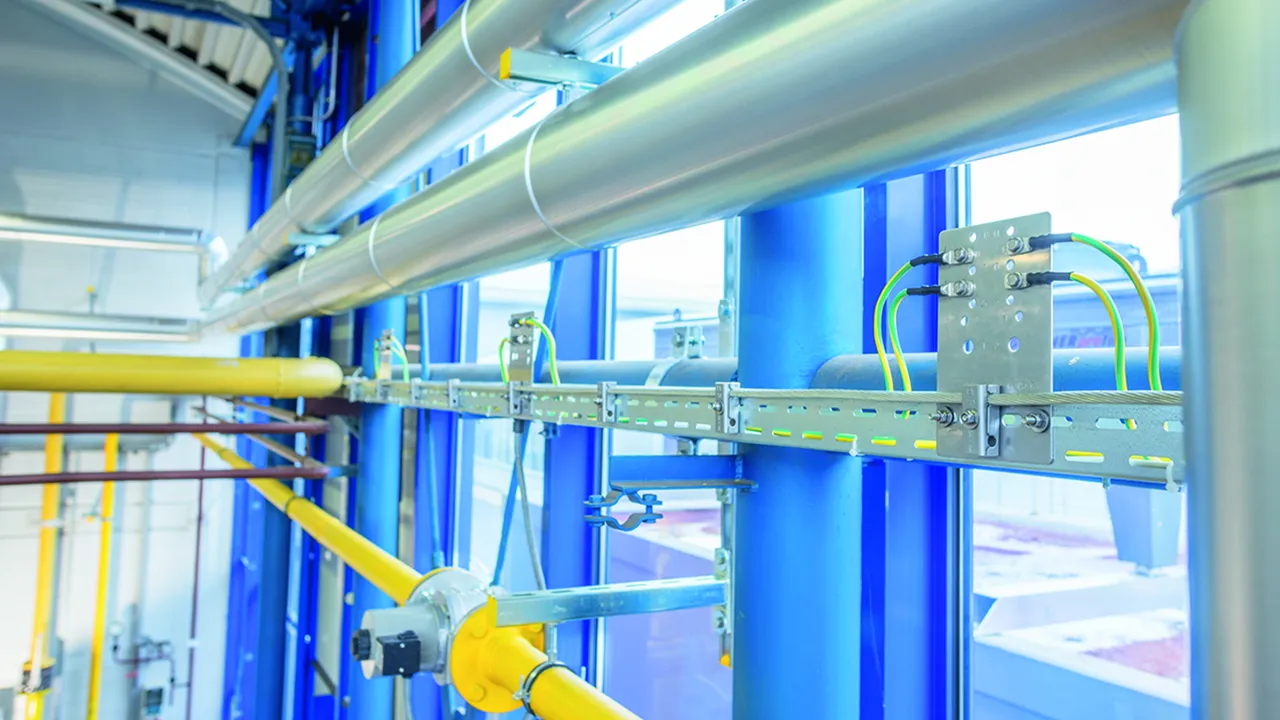

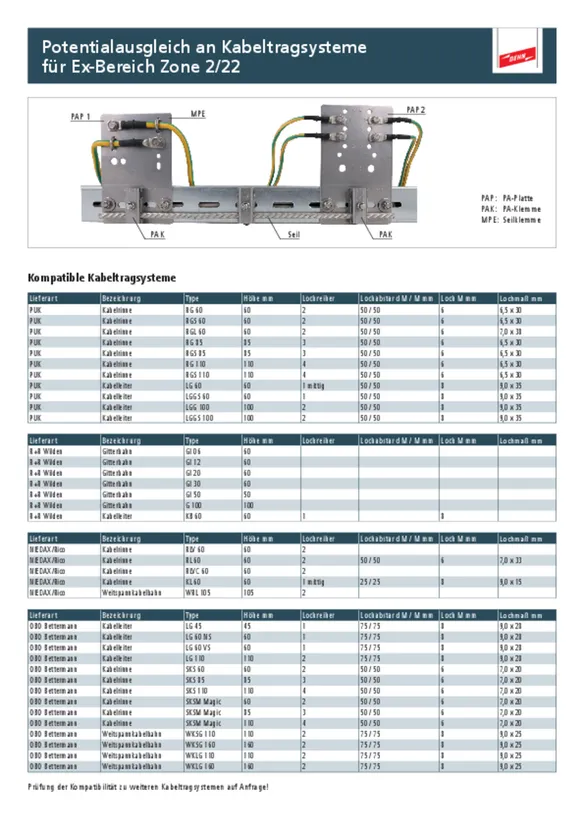

Potentialausgleich an Kabeltragsystemen für Ex-Bereiche Zone 2/22
Das Potentialausgleichssystem wird an Kabeltragsystemen montiert und ermöglicht mit Potentialausgleichsplatten, -klemmen und einem geschlossenen Ringpotentialausgleichsleiter die Einbindung aller leitfähigen Anlagenteile und elektrischen Betriebsmittel in einen Ex-Potentialausgleich. Somit ist eine durchgängige Verbindung gewährleistet.

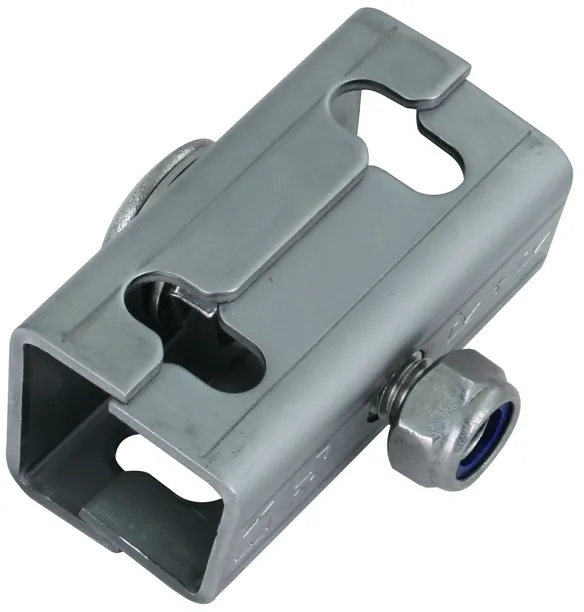

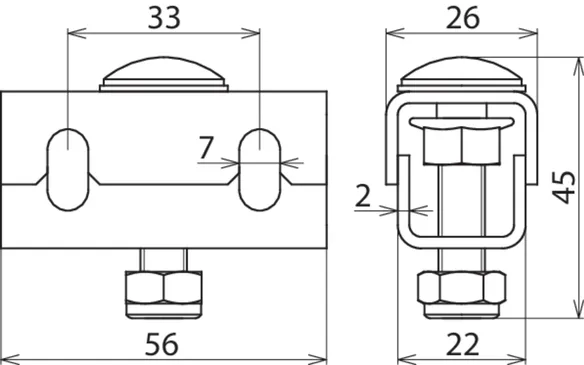

PA-Klemme für Kabelbahnen und PA-Platte
PA-Klemme (PAK) Kabelbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
Art.-Nr. 306200 - PAK 35 M8 EX KB ER
Stück
PA-Klemme für Kabelbahnen und PA-Platte
PA-Klemme (PAK) Kabelbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 50 mm2, Art.-Nr. 832 839 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 50 mm2, Art.-Nr. 832 839 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert

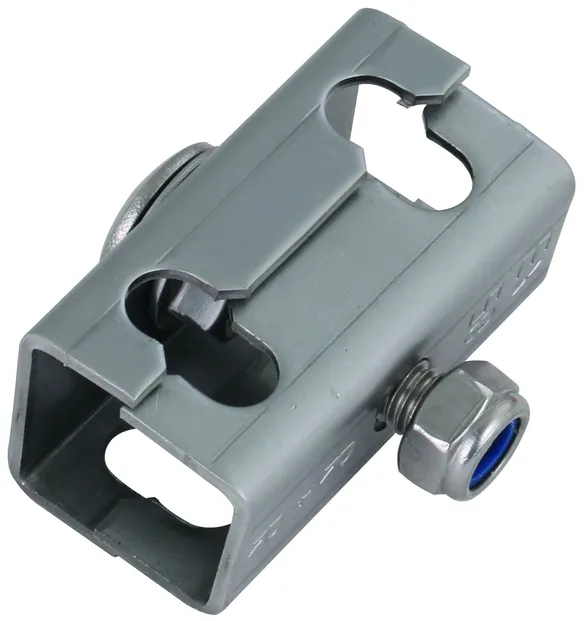

Art.-Nr. 306201 - PAK 50 M8 EX KB ER
Stück

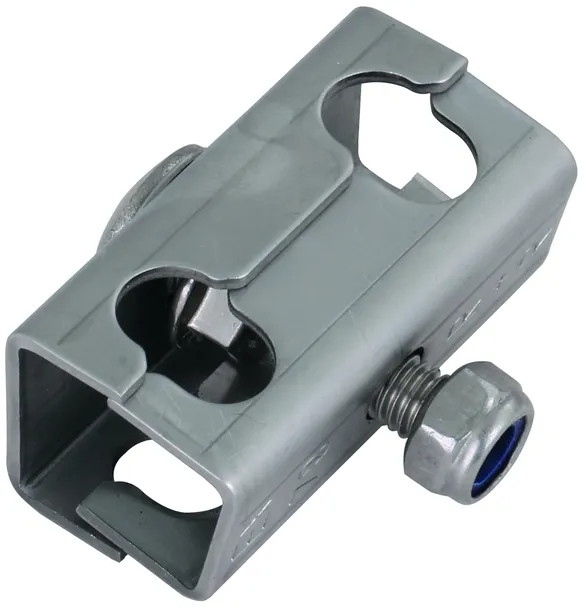

PA-Klemme für Kabelbahnen und PA-Platte
PA-Klemme (PAK) Kabelbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 70 mm2, Art.-Nr. 832 292 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 70 mm2, Art.-Nr. 832 292 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert

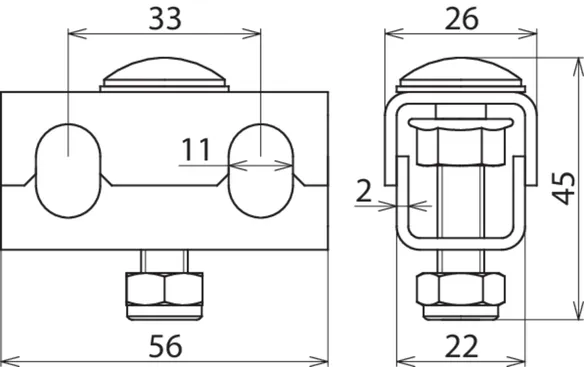

Art.-Nr. 306202 - PAK 70 M8 EX KB ER
Stück

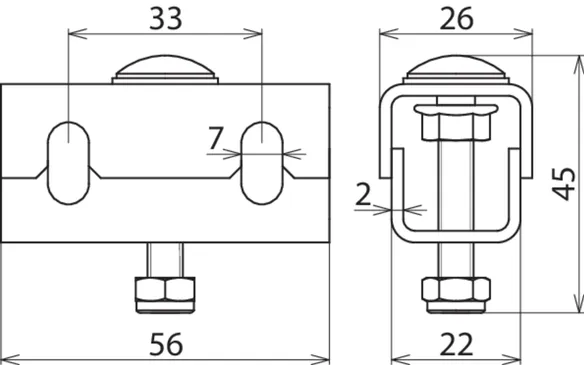

PA-Klemme für Kabelbahnen und PA-Platte
PA-Klemme (PAK) Kabelbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
Art.-Nr. 306204 - PAK 35 M6 EX KB ER
Stück

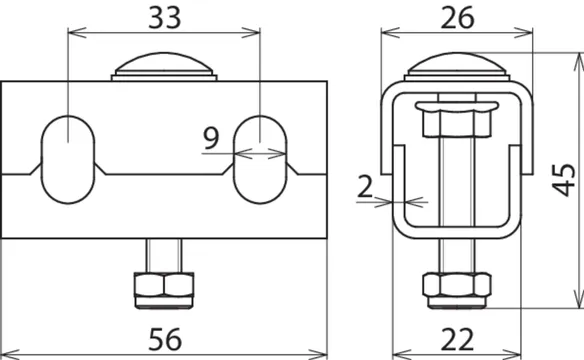

PA-Klemme für Kabelbahnen und PA-Platte
PA-Klemme (PAK) Kabelbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 50 mm2, Art.-Nr. 832 839 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 50 mm2, Art.-Nr. 832 839 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
Art.-Nr. 306205 - PAK 50 M6 EX KB ER
Stück
PA-Klemme für Kabelbahnen und PA-Platte
PA-Klemme (PAK) Kabelbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 70 mm2, Art.-Nr. 832 292 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 70 mm2, Art.-Nr. 832 292 (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert

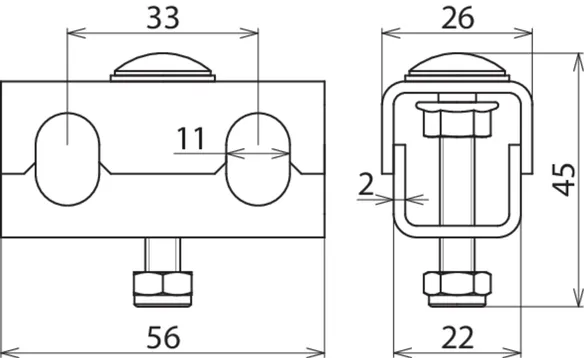

Art.-Nr. 306206 - PAK 70 M6 EX KB ER
Stück

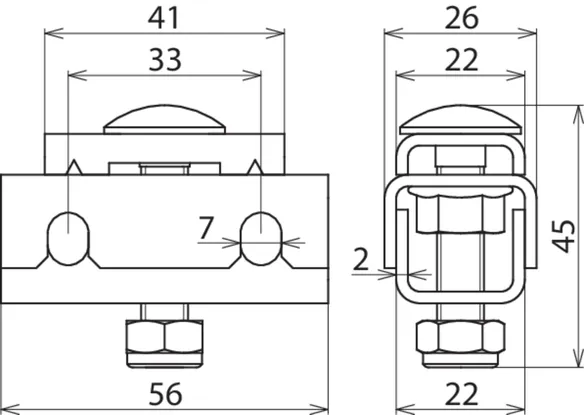

PA-Klemme für Gitterbahnen
PA-Klemme (PAK) Gitterbahn
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an der Gitterbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an der Gitterbahn oder an der PA-Platte (PAP 1 / PAP 2)
– PA-Klemme wird ca. alle 0,5 m montiert
Art.-Nr. 306203 - PAK 35 M8 EX GI ER
Stück
PA-Platte für Kabelbahnen
PA-Platte (PAP) Kabelbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn

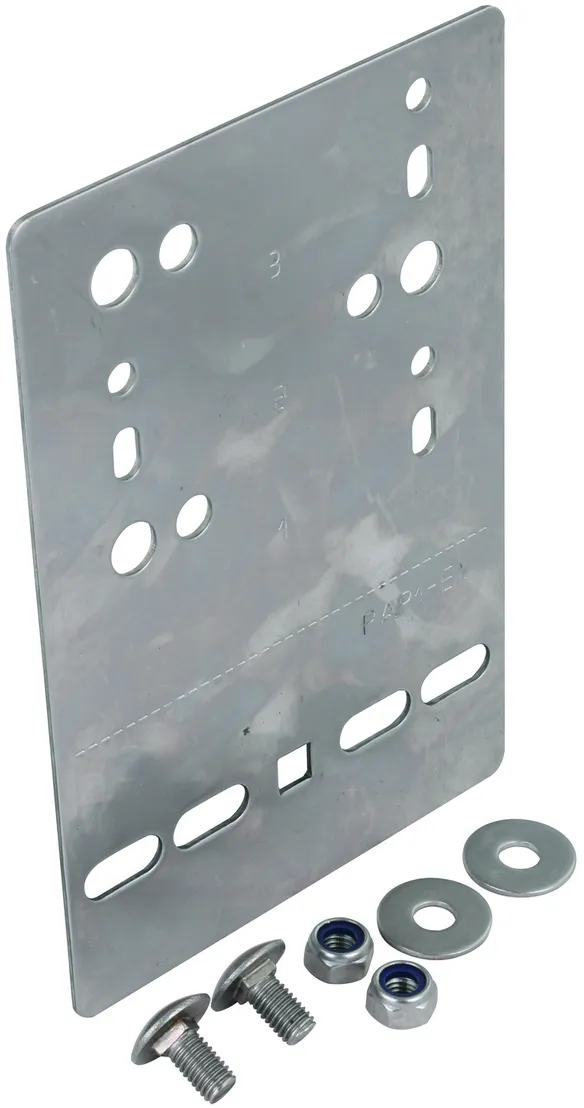

Art.-Nr. 306210 - PAP 1 EX KB ER
Stück

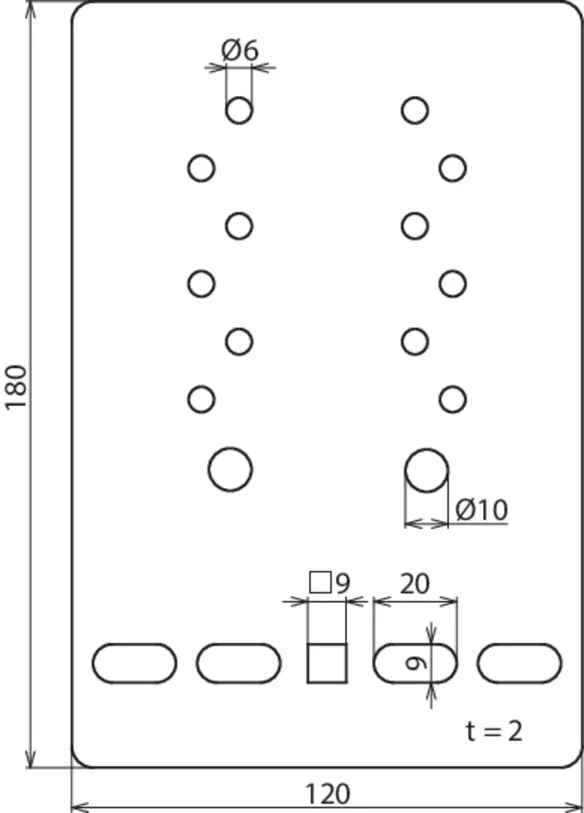

PA-Platte für Kabelbahnen
PA-Platte (PAP) Kabelbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der seitlich gelochten Kabelbahn

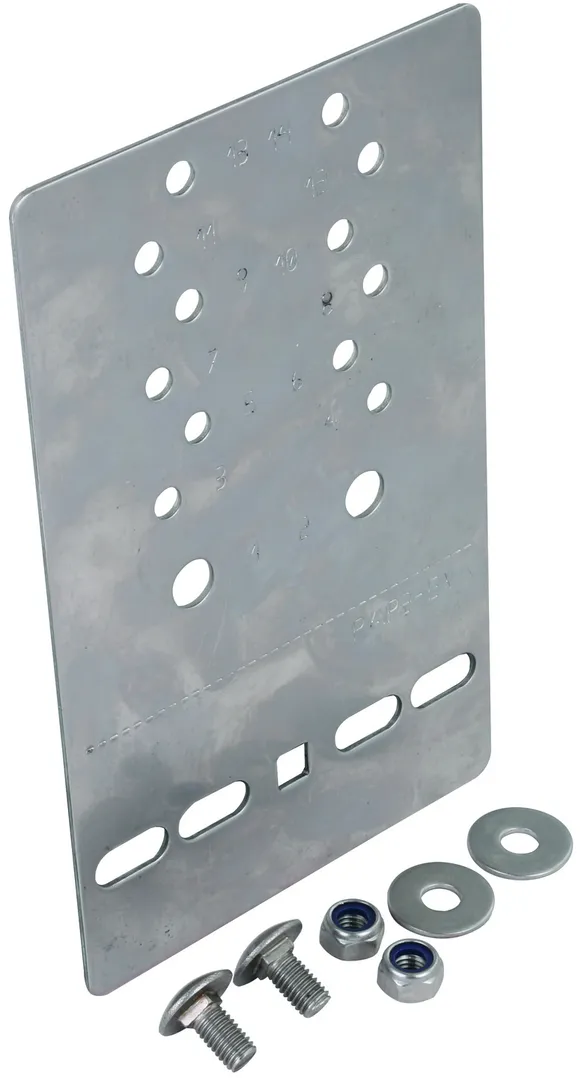

Art.-Nr. 306211 - PAP 2 EX KB ER
Stück
PA-Platte für Gitterbahnen
PA-Platte (PAP) Gitterbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der Gitterbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der Gitterbahn

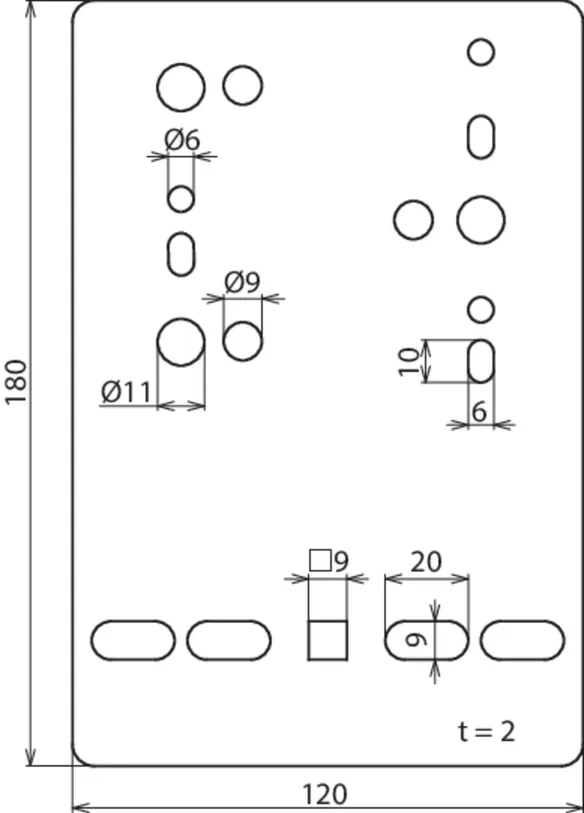

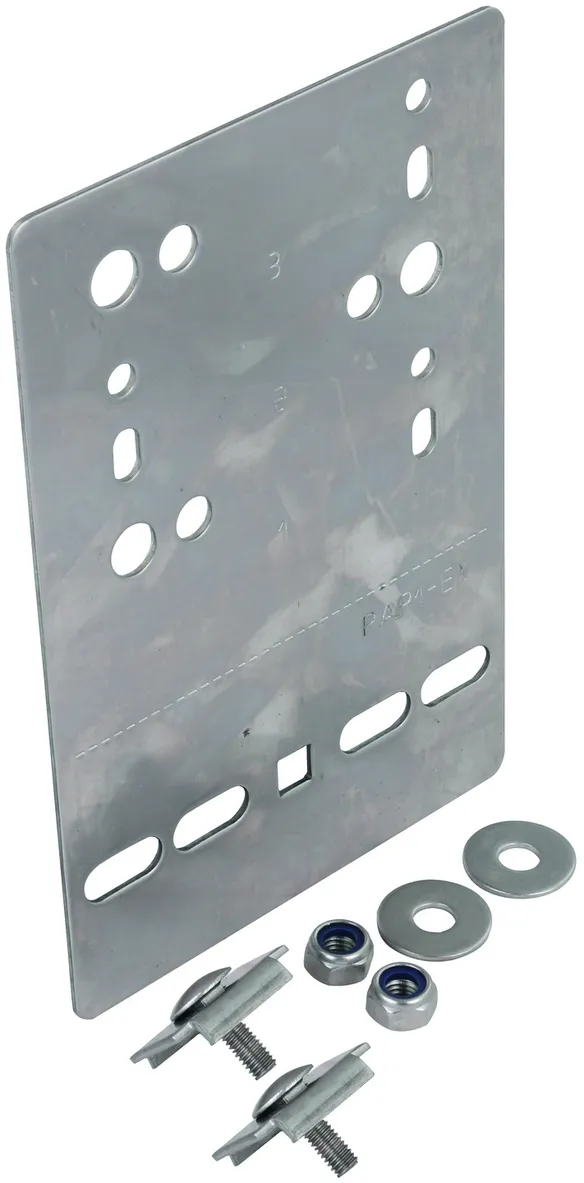

Art.-Nr. 306212 - PAP 1 EX GI ER
Stück

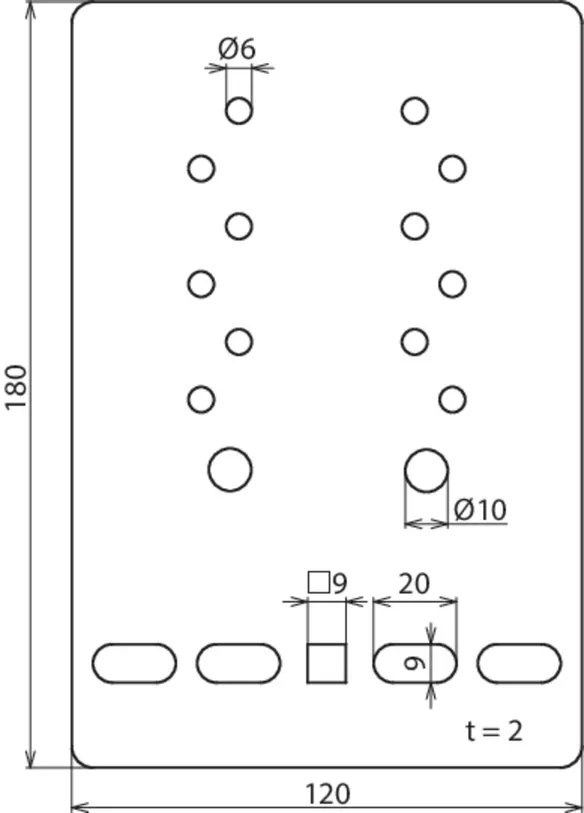

PA-Platte für Gitterbahnen
PA-Platte (PAP) Gitterbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der Gitterbahn
– Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
– Befestigung an der Gitterbahn

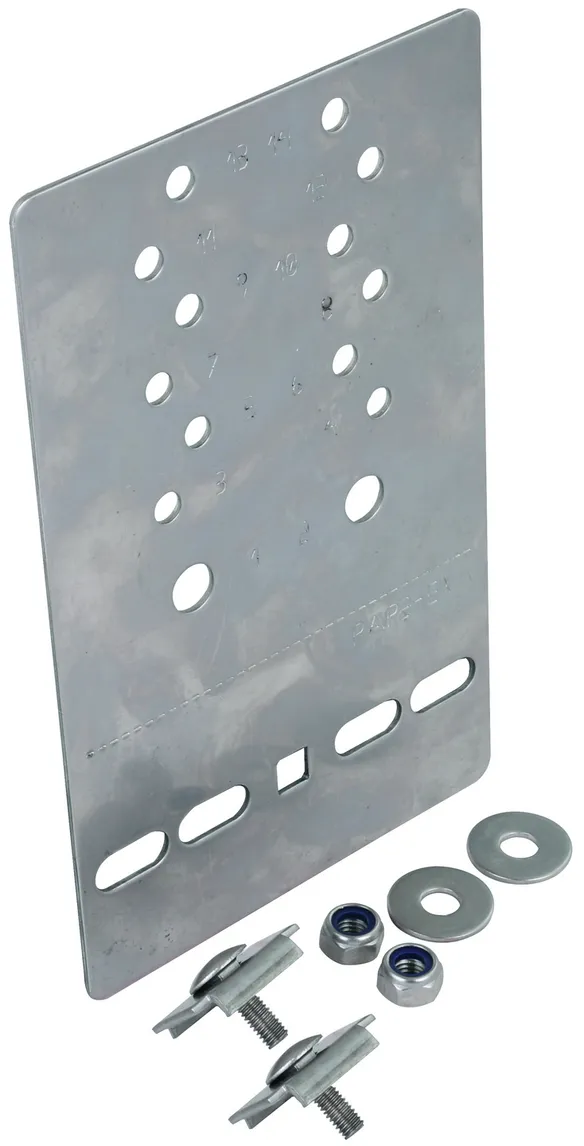

Art.-Nr. 306213 - PAP 2 EX GI ER
Stück

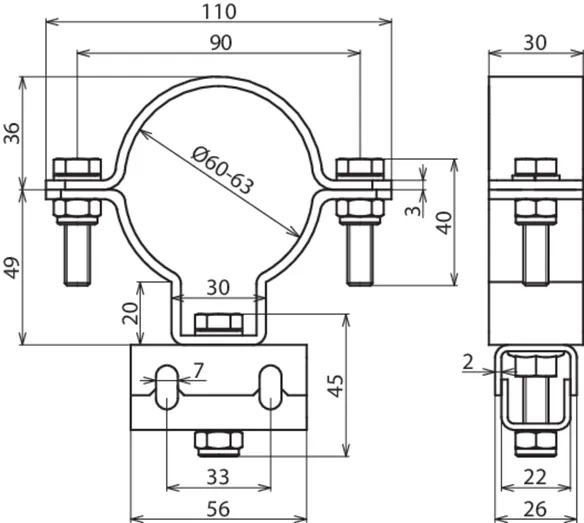

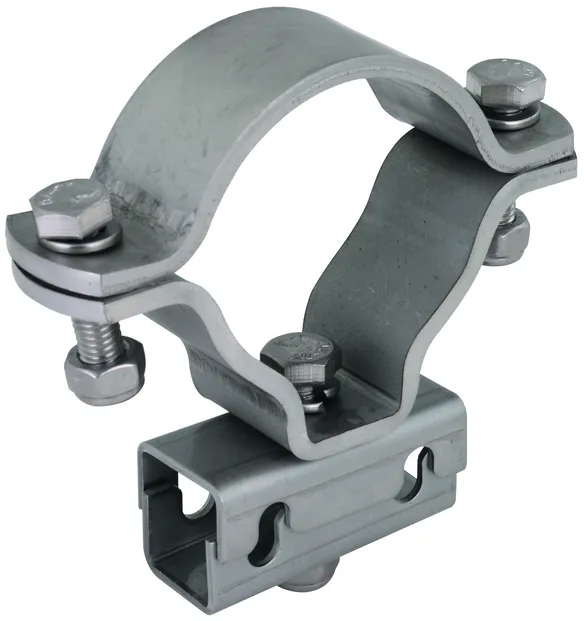

PA-Rohrschellen
PA-Rohrschelle (SBD 60 PAK 35)
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an Rundrohr DN50 (60 mm)
– PA-Klemme wird ca. alle 0,5 m montiert
– Anschluss nur mit Ringpotentialausgleichsleiter 35 mm2, Art.-Nr. 832 838 (Kupferseil verzinnt)
– Befestigung an Rundrohr DN50 (60 mm)
– PA-Klemme wird ca. alle 0,5 m montiert
Art.-Nr. 306220 - SBD 60 PAK 35 EX ER
Stück

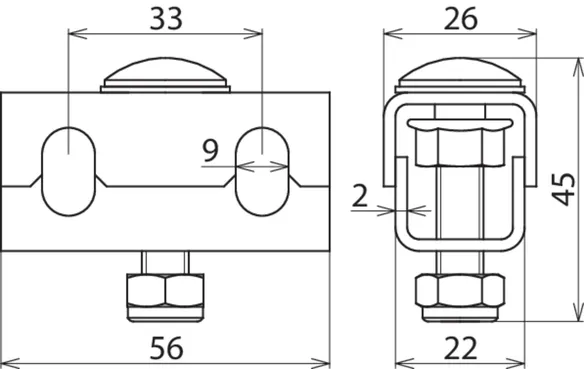

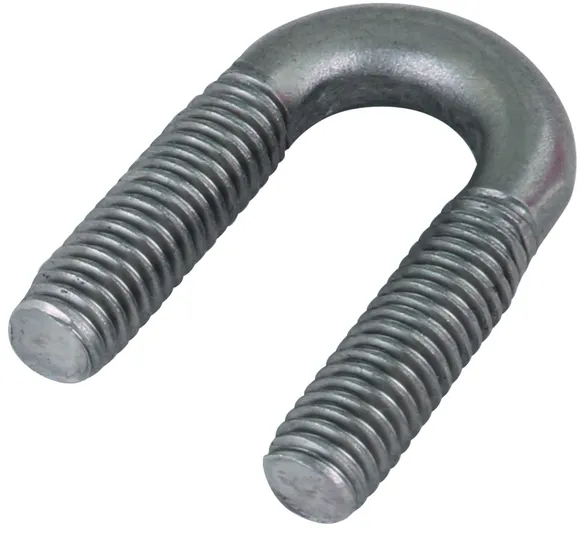

Seilklemme

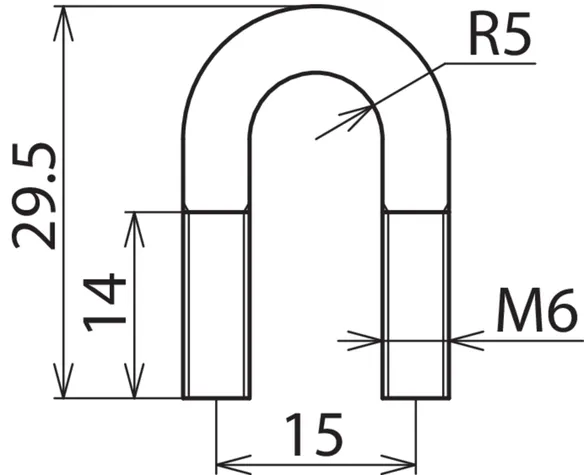

Seilklemme (MPE S 35 ER)
als Zugentlastung bei der Verlegung von Kupferseil 35mm2 an der Potentialausgleichsplatte PAP1 EX KB ER bzw. PAP1 EX GI ER.
als Zugentlastung bei der Verlegung von Kupferseil 35mm2 an der Potentialausgleichsplatte PAP1 EX KB ER bzw. PAP1 EX GI ER.
Art.-Nr. 306230 - MPE S 35 ER
Stück
Seilklemme

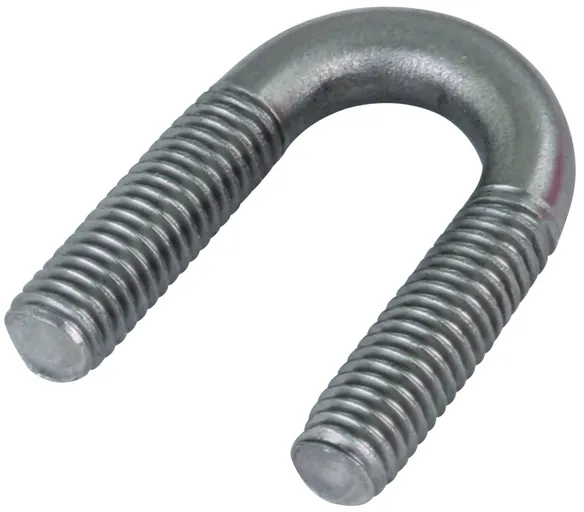

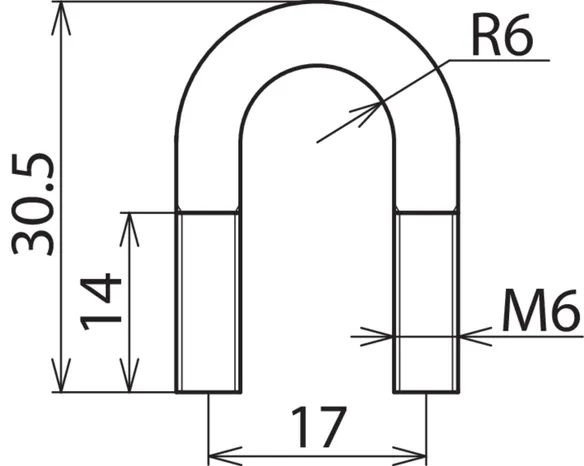

Seilklemme (MPE S 50/70 ER)
als Zugentlastung bei der Verlegung von Kupferseilseil 50mm2 oder 70mm2 an der Potentialausgleichsplatte PAP1 EX KB ER bzw. PAP1 EX GI ER.
als Zugentlastung bei der Verlegung von Kupferseilseil 50mm2 oder 70mm2 an der Potentialausgleichsplatte PAP1 EX KB ER bzw. PAP1 EX GI ER.
Art.-Nr. 306231 - MPE S 50/70 ER
Stück

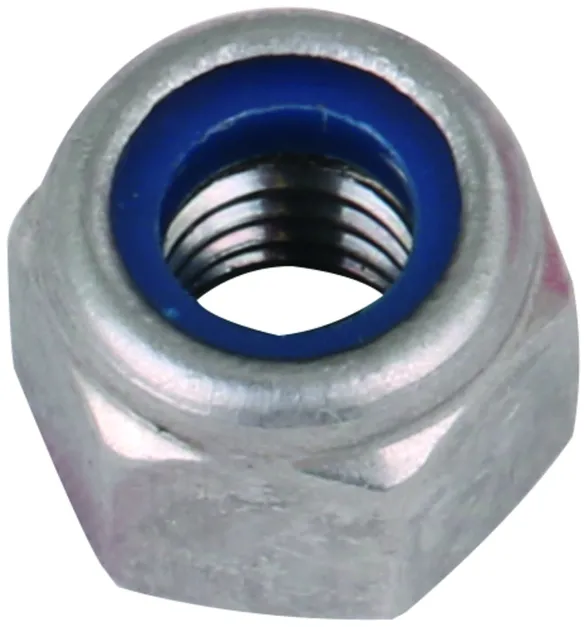

Sicherungsmutter
Sicherungsmutter für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).
Art.-Nr. 306240 - SM SS M6 ER
Stück

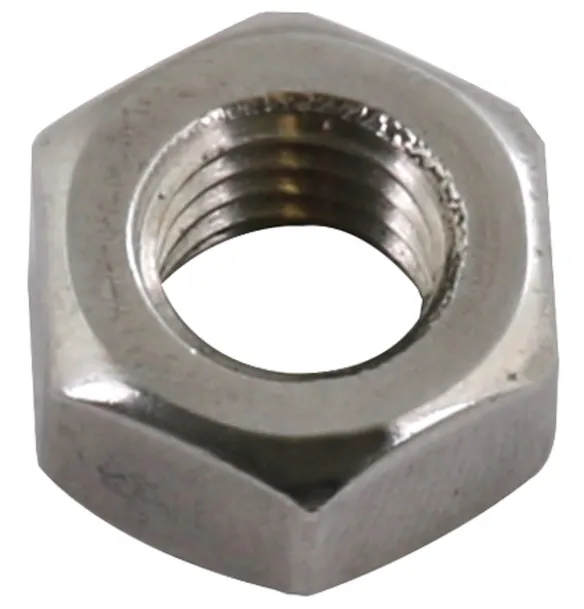

Sechskantmutter
Sechskantmutter für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).
Art.-Nr. 505901 - SKM M6 DIN 934 V2A
Stück

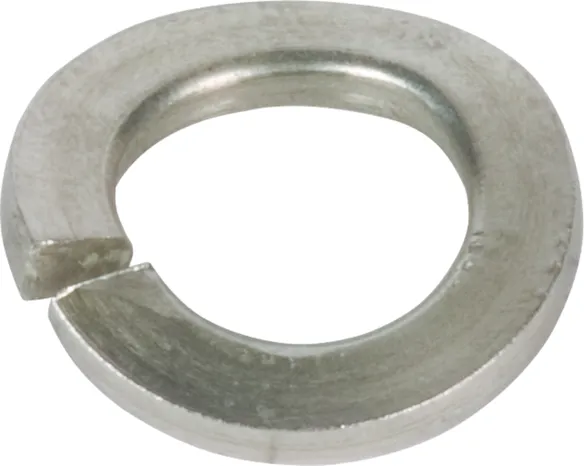

Federring
Federring für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).
Art.-Nr. 524906 - FR A6 V2A
Stück
